Стадия Р. Алгоритм формирования спецификации
1. Повторяем операции алгоритма стадии П.
2. Создаем лист формата А3 (первый). Применяем типоразмер СС_КК_Стадия Р. Заполняем параметры:
Орг.КомплектЧертежей - ККЗ.СО;
Группа вида - Стадия Р;
Подгруппа вида - ККЗ;
Назначение вида - 06 Спецификация.
3. Выделяем семейство листа и меняем значения параметров экземпляра:
А - 3;
х - 1;
Подпись 1 переопределить - ставим отметку;
Подпись 1 по листу - 022_.... : Разработал;
Подпись 2 переопределить - ставим отметку;
Подпись 2 по листу - 022_.... : Гл. спец. (предварительно загрузив из FM);
Подпись 3 переопределить - ставим отметку;
Подпись 3 по листу - 022_.... : Рук. отд.СС. (предварительно загрузив из FM);
Подпись 4 переопределить - ставим отметку;
Подпись 4 по листу - 022_Нет подписи;
Подпись 5 переопределить - ставим отметку;
Подпись 5 по листу - 022_...: Н.контр. (предварительно загрузив из FM);
Подпись 6 переопределить - ставим отметку;
Подпись 6 по листу - 022_...: ГИП (предварительно загрузив из FM);
4. В диспетчере меняем номер листа и наименование.
Номер - 1;
Имя - Спецификация оборудования, изделий и материалов.
5. На листе размещаем:
- семейство GA_Шапка спецификации (для объектов с корпусами используем GA_Шапка спецификации (с разделением));
- легенду СС_КК_Примечания_СО;
- спецификацию СС_КК_СО_Лист 1 (для объектов с корпусами используем СС_КК_СО_Лист 1 (с разделением)).
6. Высоту таблицы корректируем через фильтрацию параметром BS_Позиция.
7. Создаем лист формата А3, путем копирования с легендами (последующий, 020_Основная надпись Форма 6_Перспектива) стандартным способом или при помощи ModPlus Дубликатор листов (делает копию с заполнением параметров в штампе). Переименовываем типоразмер в СС_КК_Стадия Р. Повторяем п. 2. (в части параметров).
Заполняем параметры типа:
Шифр проекта через тип - см. лист 1
Включить подписи - деактивируем;
Вкл сквозной номер листа - деактивируем;
Вкл технические сведения - деактивируем.
8. В диспетчере меняем номер листа и наименование.
Номер - 2....;
Имя - Спецификация оборудования, изделий и материалов.
9. На листе размещаем:
- семейство GA_Шапка спецификации/GA_Шапка спецификации (с разделением) путем копирования с листа 1;
- спецификацию СС_КК_СО_Лист 2 (для объектов с корпусами используем СС_КК_СО_Лист 2 (с разделением)).
Корректируем высоту таблицы и последовательность через фильтрацию параметром BS_Позиция.
10. На последнем листе размещаем спецификацию СС_КК_СО_Лист ... (ОКК...) (для объектов с корпусами используем СС_КК_СО_Лист ... (ОКК, с разделением)). Руками правим данные, согласно информации от Техстронга (см. Алгоритм формирования задания к Техстронг).
11. При помощи плагина PikTools Пакетная печать листов выгружаем на сервер проектов pdf (......Стадия Р→ККЗ→PDF). Пример наименования файла - 0356-Р-ЖД-00-СС-ККЗ_06 СО.

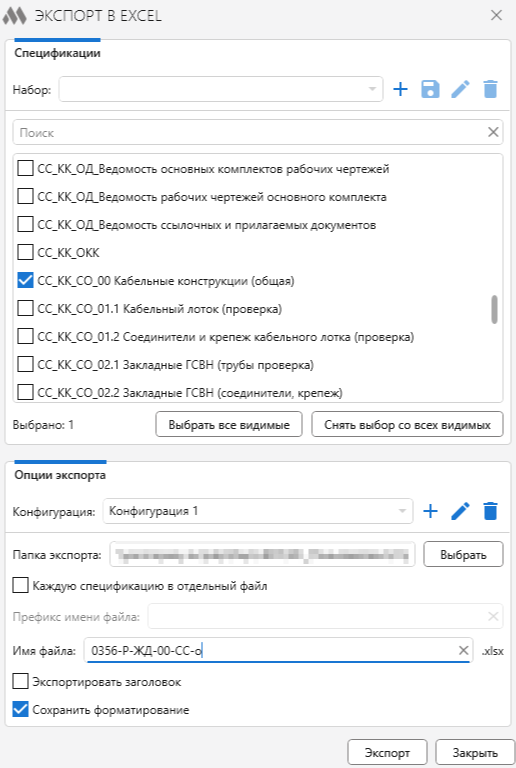

12. При помощи плагина ModPlus Экспорт в Excel выгружаем на сервер проектов спецификацию СС_КК_СО_00 Кабельные конструкции (общая) в формате exel (......Стадия Р→ККЗ→DWG). Пример наименования файла - 0356-Р-ЖД-00-СС-ККЗ_06 СО.
1. Повторяем операции алгоритма стадии П.
2. Создаем лист формата А3 (первый). Применяем типоразмер СС_КК_Стадия Р. Заполняем параметры:
Орг.КомплектЧертежей - ККЗ.СО;
Группа вида - Стадия Р;
Подгруппа вида - ККЗ;
Назначение вида - 06 Спецификация.
3. Выделяем семейство листа и меняем значения параметров экземпляра:
А - 3;
х - 1;
Подпись 1 переопределить - ставим отметку;
Подпись 1 по листу - 022_.... : Разработал;
Подпись 2 переопределить - ставим отметку;
Подпись 2 по листу - 022_.... : Гл. спец. (предварительно загрузив из FM);
Подпись 3 переопределить - ставим отметку;
Подпись 3 по листу - 022_.... : Рук. отд.СС. (предварительно загрузив из FM);
Подпись 4 переопределить - ставим отметку;
Подпись 4 по листу - 022_Нет подписи;
Подпись 5 переопределить - ставим отметку;
Подпись 5 по листу - 022_...: Н.контр. (предварительно загрузив из FM);
Подпись 6 переопределить - ставим отметку;
Подпись 6 по листу - 022_...: ГИП (предварительно загрузив из FM);
4. В диспетчере меняем номер листа и наименование.
Номер - 1;
Имя - Спецификация оборудования, изделий и материалов.
5. На листе размещаем:
- семейство GA_Шапка спецификации (для объектов с корпусами используем GA_Шапка спецификации (с разделением));
- легенду СС_КК_Примечания_СО;
- спецификацию СС_КК_СО_Лист 1 (для объектов с корпусами используем СС_КК_СО_Лист 1 (с разделением)).
6. Высоту таблицы корректируем через фильтрацию параметром BS_Позиция.
7. Создаем лист формата А3, путем копирования с легендами (последующий, 020_Основная надпись Форма 6_Перспектива) стандартным способом или при помощи ModPlus Дубликатор листов (делает копию с заполнением параметров в штампе). Переименовываем типоразмер в СС_КК_Стадия Р. Повторяем п. 2. (в части параметров).
Заполняем параметры типа:
Шифр проекта через тип - см. лист 1
Включить подписи - деактивируем;
Вкл сквозной номер листа - деактивируем;
Вкл технические сведения - деактивируем.
8. В диспетчере меняем номер листа и наименование.
Номер - 2....;
Имя - Спецификация оборудования, изделий и материалов.
9. На листе размещаем:
- семейство GA_Шапка спецификации/GA_Шапка спецификации (с разделением) путем копирования с листа 1;
- спецификацию СС_КК_СО_Лист 2 (для объектов с корпусами используем СС_КК_СО_Лист 2 (с разделением)).
Корректируем высоту таблицы и последовательность через фильтрацию параметром BS_Позиция.
10. На последнем листе размещаем спецификацию СС_КК_СО_Лист ... (ОКК...) (для объектов с корпусами используем СС_КК_СО_Лист ... (ОКК, с разделением)). Руками правим данные, согласно информации от Техстронга (см. Алгоритм формирования задания к Техстронг).
11. При помощи плагина PikTools Пакетная печать листов выгружаем на сервер проектов pdf (......Стадия Р→ККЗ→PDF). Пример наименования файла - 0356-Р-ЖД-00-СС-ККЗ_06 СО.
12. При помощи плагина ModPlus Экспорт в Excel выгружаем на сервер проектов спецификацию СС_КК_СО_00 Кабельные конструкции (общая) в формате exel (......Стадия Р→ККЗ→DWG). Пример наименования файла - 0356-Р-ЖД-00-СС-ККЗ_06 СО.
13. Корректируем файл exel - добавляем данные от Техстронг.
14. При помощи плагина PikTools Экспорт в DWG выгружаем на сервер проектов dwg (......Стадия Р→ККЗ→DWG). Пример наименования файлов - 0356-Р-ЖД-00-СС-КК_06.1 Спецификация.
14. При помощи плагина PikTools Экспорт в DWG выгружаем на сервер проектов dwg (......Стадия Р→ККЗ→DWG). Пример наименования файлов - 0356-Р-ЖД-00-СС-КК_06.1 Спецификация.
