Стадия Р. Алгоритм формирования задания к Техстронг
Данный алгоритм применять только после изучения следующей информации:
- Огнестойкие кабельные короба "ТЕХСТРОНГ".
1. Проверяем виды со стадии П:
- 201_План 0 этажа/Подземный этаж (-...)_Задание к Техстронг
- 201_План 0 этажа/Подземный этаж (-...)_Задание к Техстронг (резерв СПЗ)
На них должны быть отображены:
- лоток;
- ОКК;
- разрезы;
- марки отверстий (для подсчета проходок).
2. Выгружаем dwg файлы (пример наименования файлов 0292-Р-ЖД-3-СС-КК_04.1 План подземного этажа и 0292-Р-ЖД-3-СС-КК_04.2 План подземного этажа (резерв СПЗ)) в папку исходящие (пример наименования папки 2023-08-02 Задание к Техстронг, v.2).
3. В ту же папку проверяем и кладем разрезы подземной части (pdf+dwg). Отправляем весь материал в Техстронг в теме письма стадии П.
(пример письма для обычных объектов)
Тема письма: 0292 Алтуфьевское 51-53 К3. Задание к Техстронг от СС. Расчет ОКК
Добрый день. Прошу выполнить расчет ОКК по объекту "0292 Алтуфьевское 51-53 К3" стадия Р.
Критерии расчета:
- предел огнестойкости 150 мин.;

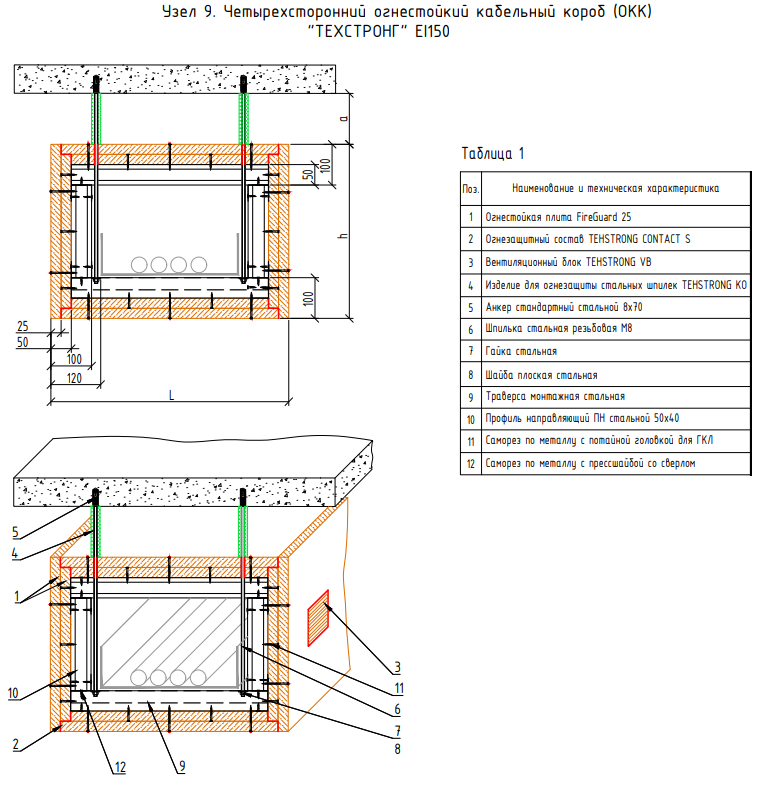

- исполнение ОКК - каркасное (см. изображение);
- в проекте две независимые ОКК (основной и резервный СПЗ);
- расчет проводить не по габаритам лотка, а по габаритам ОКК;
- спецификацию не разделять.
Планы лотков в ОКК и разрезы во вложении.
Просьба при ответе на письмо или формировании нового письма сохранять всех адресатов.
Данный алгоритм применять только после изучения следующей информации:
- Огнестойкие кабельные короба "ТЕХСТРОНГ".
1. Проверяем виды со стадии П:
- 201_План 0 этажа/Подземный этаж (-...)_Задание к Техстронг
- 201_План 0 этажа/Подземный этаж (-...)_Задание к Техстронг (резерв СПЗ)
На них должны быть отображены:
- лоток;
- ОКК;
- разрезы;
- марки отверстий (для подсчета проходок).
2. Выгружаем dwg файлы (пример наименования файлов 0292-Р-ЖД-3-СС-КК_04.1 План подземного этажа и 0292-Р-ЖД-3-СС-КК_04.2 План подземного этажа (резерв СПЗ)) в папку исходящие (пример наименования папки 2023-08-02 Задание к Техстронг, v.2).
3. В ту же папку проверяем и кладем разрезы подземной части (pdf+dwg). Отправляем весь материал в Техстронг в теме письма стадии П.
(пример письма для обычных объектов)
Тема письма: 0292 Алтуфьевское 51-53 К3. Задание к Техстронг от СС. Расчет ОКК
Добрый день. Прошу выполнить расчет ОКК по объекту "0292 Алтуфьевское 51-53 К3" стадия Р.
Критерии расчета:
- предел огнестойкости 150 мин.;
- исполнение ОКК - каркасное (см. изображение);
- в проекте две независимые ОКК (основной и резервный СПЗ);
- расчет проводить не по габаритам лотка, а по габаритам ОКК;
- спецификацию не разделять.
Планы лотков в ОКК и разрезы во вложении.
Просьба при ответе на письмо или формировании нового письма сохранять всех адресатов.
(пример письма для обычных ДДУ)
Тема письма: 0292 Алтуфьевское 51-53 К3. Задание к Техстронг от СС. Расчет ОКК
Добрый день. Прошу выполнить расчет ОКК по объекту "0292 Алтуфьевское 51-53 К3" стадия Р.
Критерии расчета:
- предел огнестойкости 180 мин.;

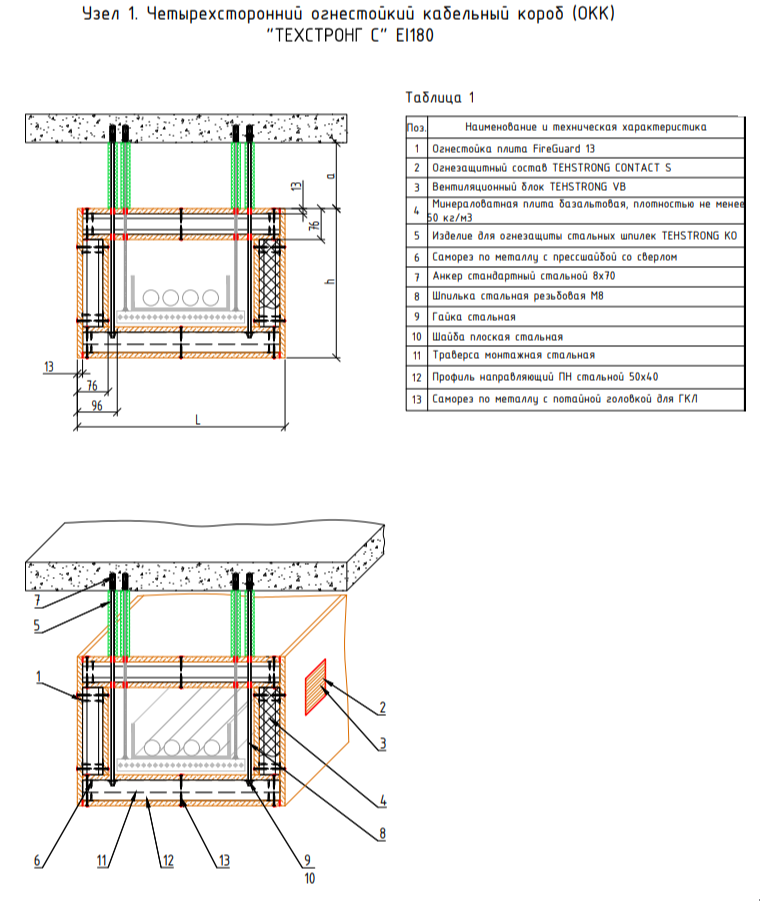

- исполнение ОКК - ТЕХСТРОНГ С (см. изображение);
- в проекте две независимые ОКК (основной и резервный СПЗ);
- расчет проводить не по габаритам лотка, а по габаритам ОКК;
- спецификацию не разделять.
Планы лотков в ОКК и разрезы во вложении.
Просьба при ответе на письмо или формировании нового письма сохранять всех адресатов.
4. После получения материалов от Техстронга - проверяем.
Типичные ошибки:

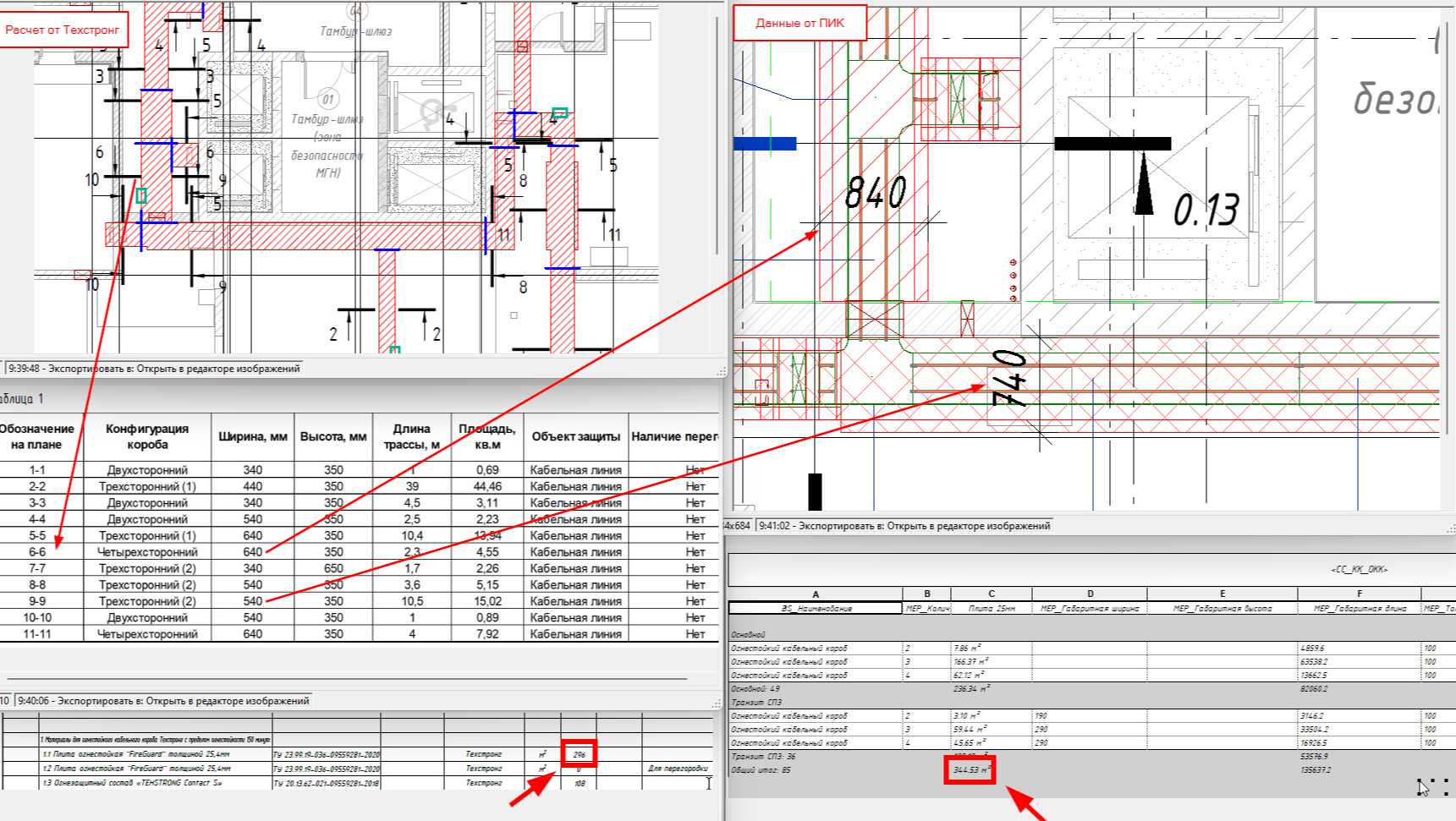

- расчет проведен по габаритам лотка, а не по габаритам ОКК;
Типичные ошибки:
- расчет проведен по габаритам лотка, а не по габаритам ОКК;

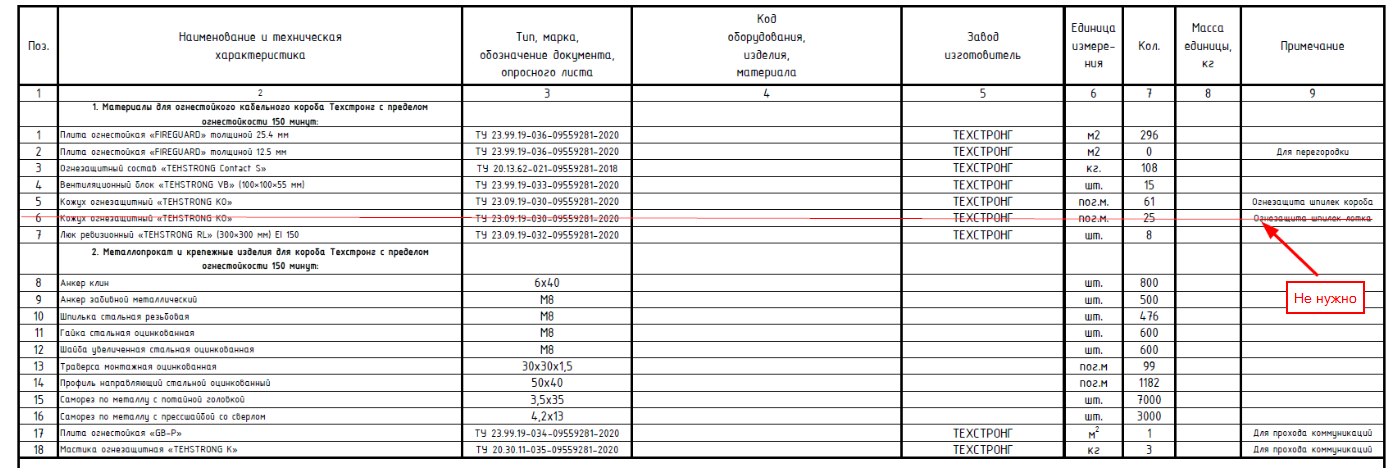

- в спецификации не нужная огнезащита шпилек лотка (делаем на единой системе)
- отсутствуют планы проходок и объем в спецификации.
5. При выявлении ошибок в письме не принимаем задание и просим исправить.
6. После получения корректного задания от Техстронг весь материал сохраняем на сервере проектов в папке Входящие (пример наименования - 23-10-10 Задание от Техстронг)
7. Файлы pdf копируем на сервер проектов (......Стадия Р→ККЗ→PDF). Пример наименования:
0356-Р-ЖД-00-СС-ККЗ_07.1 Техстронг (план ОКК)
0356-Р-ЖД-00-СС-ККЗ_07.2 Техстронг (план ОКК резерв СПЗ)
0356-Р-ЖД-00-СС-ККЗ_07.3 Техстронг (проходка)
0356-Р-ЖД-00-СС-ККЗ_07.4 Техстронг (проходка СПЗ)
8. Файлы dwg копируем на сервер проектов (......Стадия Р→ККЗ→DWG). Пример наименования:
0356-Р-ЖД-00-СС-ККЗ_07.1 Техстронг (план ОКК)
0356-Р-ЖД-00-СС-ККЗ_07.2 Техстронг (план ОКК резерв СПЗ)
5. При выявлении ошибок в письме не принимаем задание и просим исправить.
6. После получения корректного задания от Техстронг весь материал сохраняем на сервере проектов в папке Входящие (пример наименования - 23-10-10 Задание от Техстронг)
7. Файлы pdf копируем на сервер проектов (......Стадия Р→ККЗ→PDF). Пример наименования:
0356-Р-ЖД-00-СС-ККЗ_07.1 Техстронг (план ОКК)
0356-Р-ЖД-00-СС-ККЗ_07.2 Техстронг (план ОКК резерв СПЗ)
0356-Р-ЖД-00-СС-ККЗ_07.3 Техстронг (проходка)
0356-Р-ЖД-00-СС-ККЗ_07.4 Техстронг (проходка СПЗ)
8. Файлы dwg копируем на сервер проектов (......Стадия Р→ККЗ→DWG). Пример наименования:
0356-Р-ЖД-00-СС-ККЗ_07.1 Техстронг (план ОКК)
0356-Р-ЖД-00-СС-ККЗ_07.2 Техстронг (план ОКК резерв СПЗ)
