Стадия П. Алгоритм формирования спецификации.1. Разгруппировываем все группы, содержащие специфицируемые элементы (кабельные лотки и трубы).
2. Проверяем настройки параметров проекта (но должны быть настроены еще на ОПР, при формировании модели).
BS_Наименование, BS_Обозначение, BS_Артикул, BS_Изготовитель, BS_Единицы измерения, MEP_Количество_Расчетное, MEP_Категория спецификации, BS_Дисциплина:
- Кабельные лотки;
- Короба.
MEP_Сортировка, BS_Позиция:
- Кабельные лотки;
- Короба;
- Обобщенные модели;
- Соединительные детали кабельных лотков;
- Соединительные детали коробов;
- Электрические приборы.
3. Любым способом загружаем в модель следующие спецификации:
-
СС_КК_СО_00 Кабельные конструкции (общая);
-
СС_КК_СО_00 Кабельные конструкции (общая, для стр.) (если здание поделено на строения);
-
СС_КК_СО_01.1 Кабельный лоток (проверка);
-

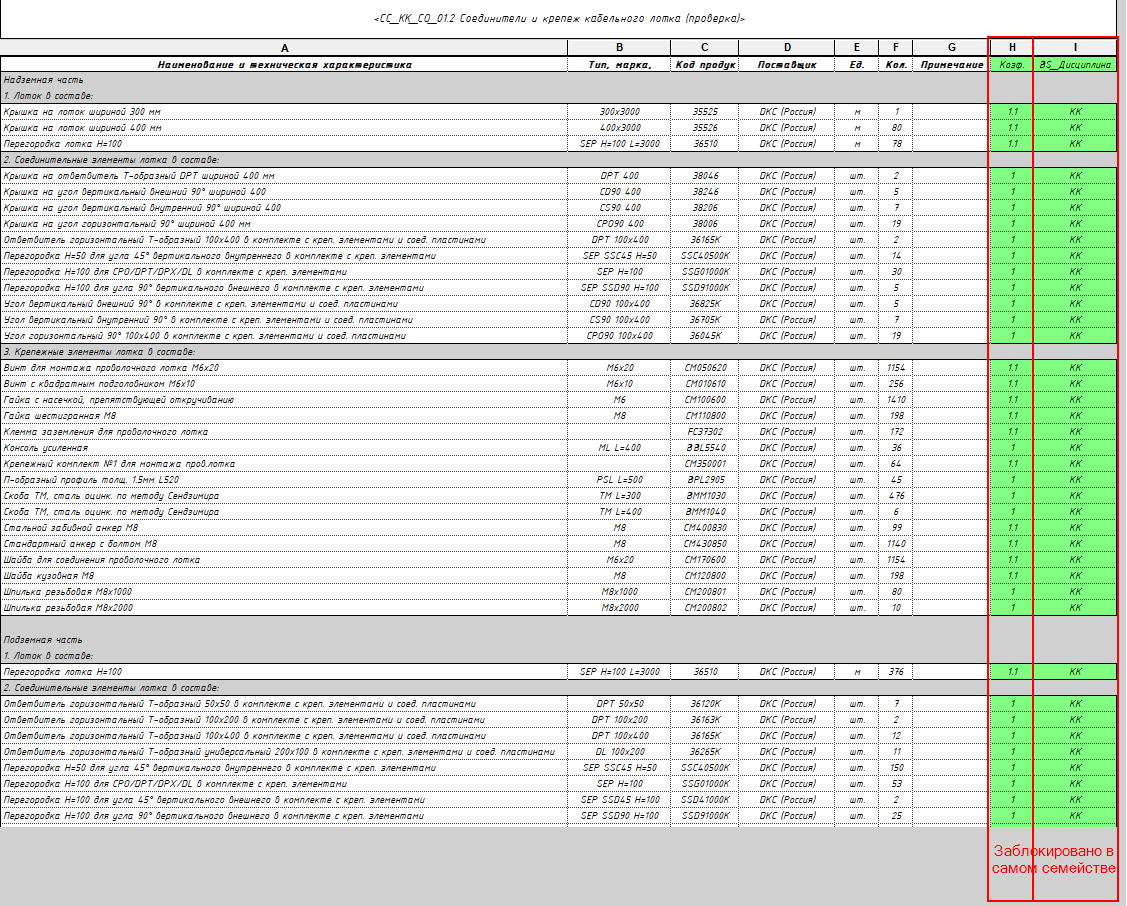

СС_КК_СО_01.2 Соединители и крепеж кабельного лотка (проверка);
-

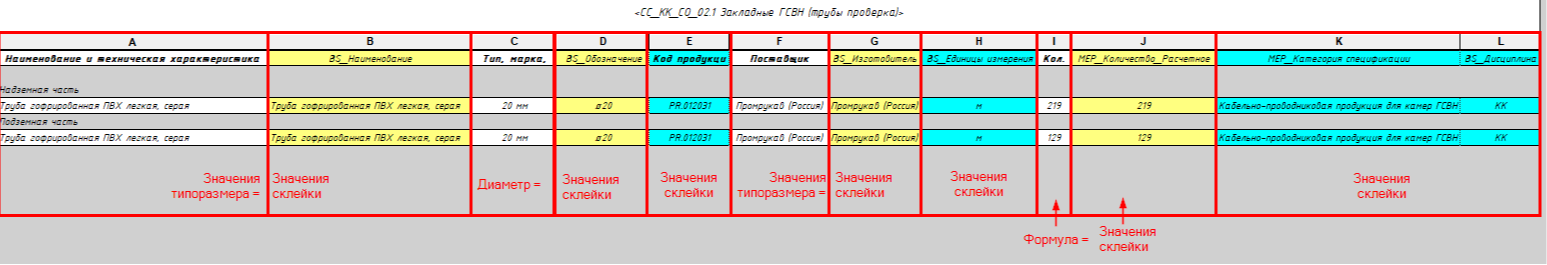

СС_КК_СО_02.1 Закладные ГСВН (трубы проверка);
-

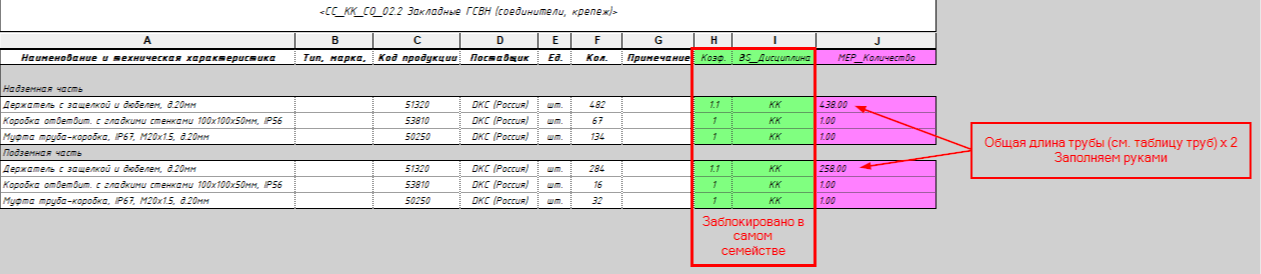

СС_КК_СО_02.2 Закладные ГСВН (соединители, крепеж);
-

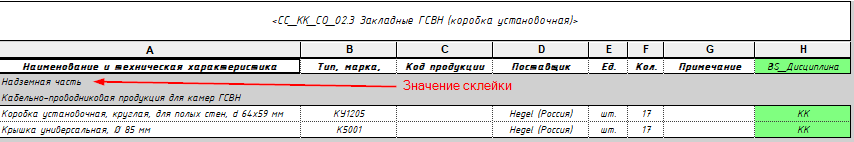

СС_КК_СО_02.3 Закладные ГСВН (коробка установочная);
-

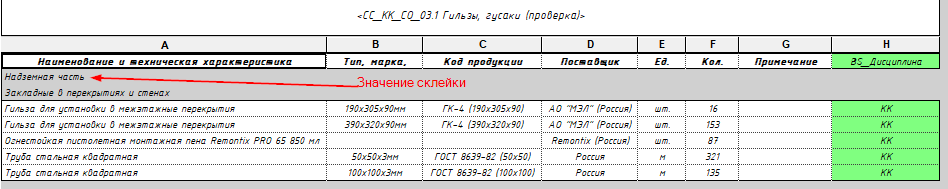

СС_КК_СО_03.1 Гильзы, гусаки (проверка);
-
СС_КК_СО_03.2 Транзитный короб (для высотных секций);
-
СС_КК_СО_Лист 1;
-
СС_КК_СО_Лист 4 (ОКК).
4. Любым
способом выделяем весь кабельный лоток и короб.
5. Любым
способом производим склейку параметров.
6. Сортируем лотки, трубы и фитинги по расположению, относительно земли и строений.

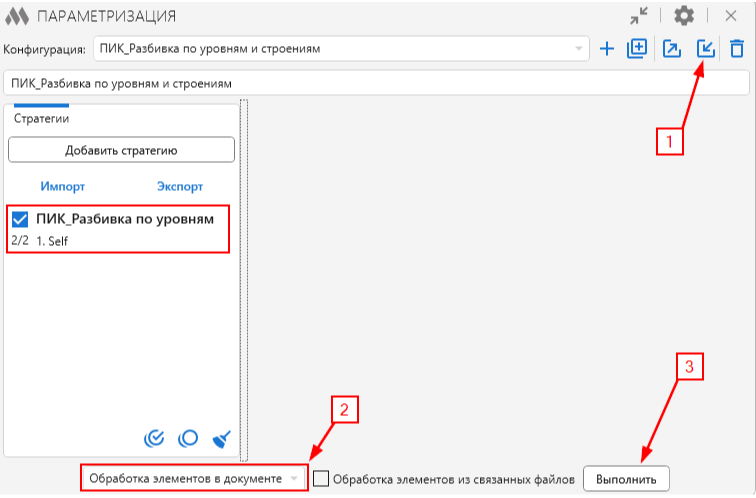

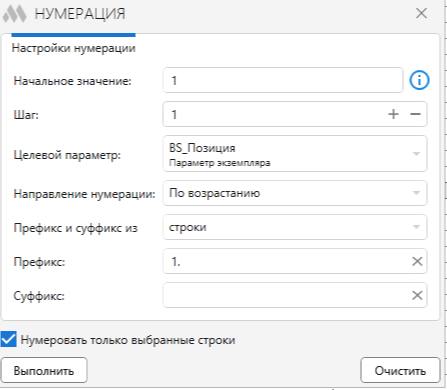

6.1. Открываем плагин
ModPlus Параметризация и
экспортируем стратегию
ПИК_Разбивка по уровням и строениям.
6.2. Жмем
Выполнить для всех элементов.
7. ПРОБЛЕМЫ в таблицах:
- если видите "
Нет в сортаменте", значит такого элемента просто не существует;
- если элемент не попал в категорию "
1. Лоток в составе:", "
2. Соединительные элементы лотка в составе:", "
3. Крепежные элементы лотка в составе:", значит семейство устаревшее, обновляем.
8. В таблице

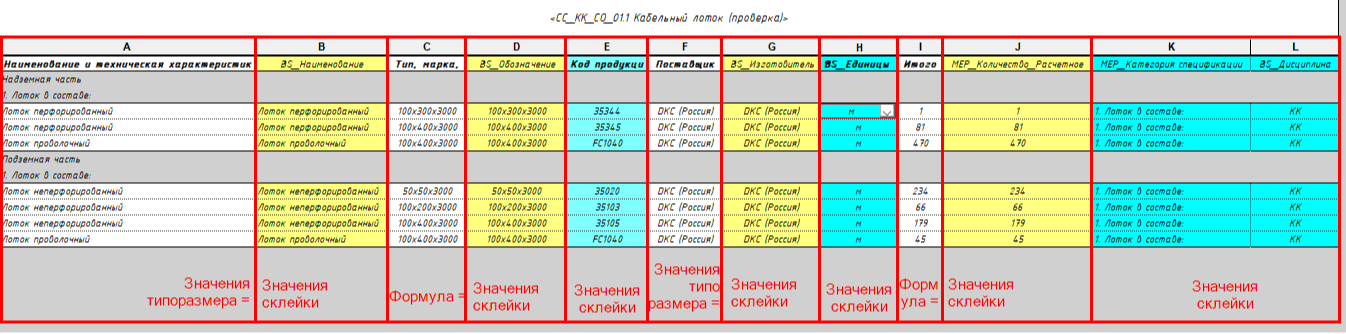

СС_КК_СО_01.1 Кабельный лоток (проверка) проверяем работу склейки:
- идентичность белых и желтых ячеек;
- заполненность голубых ячеек.
