Стадия П. Алгоритм формирования перегородок, крышек и соединителей для кабельного лотка и фитингов
Элементы, выделенные синим, являются ссылками
1. Данный вид работ проводить строго после предварительной увязки и анализа модели на пересечение со смежными сетями и архитектурой.
2. Кровля.

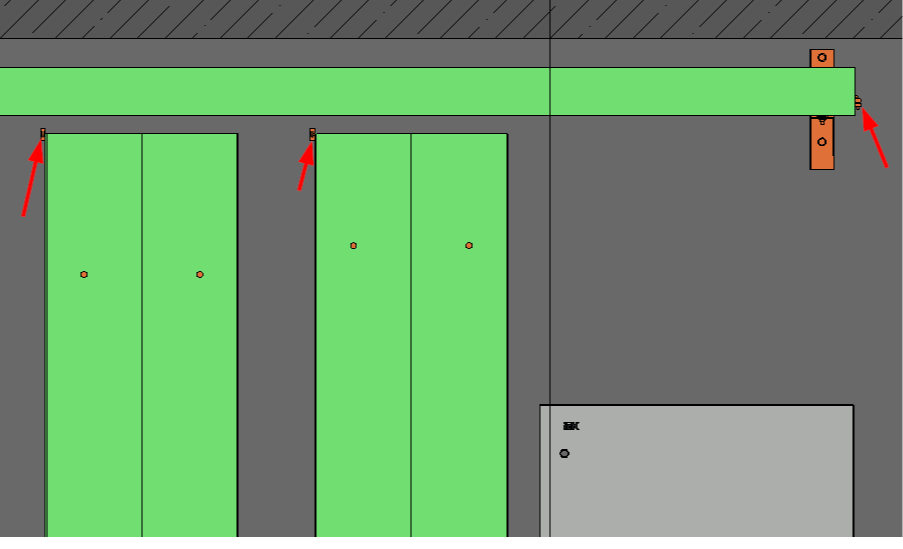

2.1. На вертикальном лотке и на горизонтальном (в месте вертикального лотка) ставим клемму заземления:
- выделяем лоток и через свойства меняем на любой с наименованием OSTEC;
- пока лоток выделен ставим активный параметр Заземляющий проводник, затем сразу меняем лоток обратно на DKC;
- выделяем полученные семейства OSTEC и через свойства заменяем на CCT_DKC_Сборка_Аксессуары кабельных лотков (типоразмер в зависимости от типа лотка - Для перфорированного (Лпер)/Для проволочного (Лпр)).
Элементы, выделенные синим, являются ссылками
1. Данный вид работ проводить строго после предварительной увязки и анализа модели на пересечение со смежными сетями и архитектурой.
2. Кровля.
2.1. На вертикальном лотке и на горизонтальном (в месте вертикального лотка) ставим клемму заземления:
- выделяем лоток и через свойства меняем на любой с наименованием OSTEC;
- пока лоток выделен ставим активный параметр Заземляющий проводник, затем сразу меняем лоток обратно на DKC;
- выделяем полученные семейства OSTEC и через свойства заменяем на CCT_DKC_Сборка_Аксессуары кабельных лотков (типоразмер в зависимости от типа лотка - Для перфорированного (Лпер)/Для проволочного (Лпр)).

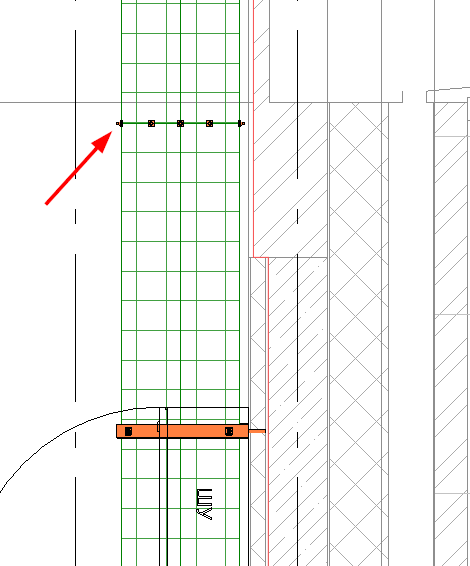

2.2. На лотке более 3м ставим разделитель.
2.3. На кровле имеется только пом. СС, в которой используется только проволочный лоток - перегородки и крышки не ставим.
2.4. Выделяем все кабельные конструкции:
- лоток (кроме кабель роста);
- соединительные детали кабельных лотков (кроме кабель роста);
- короба;
- соединительные детали коробов;
- GM_Трубостойка Гусак (для кровли).
Заполняем/проверяем значение параметров:
Рабочий набок - 10_КК
Стадия возведения - Надземная часть (если объект разделен на строения, то Надземная часть. Строение 1, 2....).
3. Чердак.
3.1. На лотке более 3м ставим разделитель.
3.2. Ставим перегородки и крышку на лотке:
- 2 перегородки в местах прохода сетей СС+АиД;
- 1 перегородка в местах прохода АиД;
- ни одной перегородки в местах прохода сетей СС(ВСС).
Алгоритм расстановки:
- выделяем все лотки на виде и через свойства меняем на любой с наименованием OSTEC;
- активируем параметр Перегородка и Крышка, затем сразу меняем лоток обратно на DKC;
- выделяем полученные семейства OSTEC и через свойства заменяем на CCT_DKC_Сборка_Аксессуары кабельных лотков:Для перфорированного (Лпер);
- при появлении окна с ошибкой - жмем Удаление типа;
- в местах прокладки двух перегородок деактивируем параметр Перегородка и активируем параметр Две перегородки.
3.3. Ставим перегородки на фитингах:
- выделаем фитинг/соединитель и в соответствии с тем, на сколько перегородок поделен подводящий лоток активируем параметры Крышка, Перегородка 1 и Перегородка 2;
- на семействах CCT_DKC_S5_Угол вертикальный внешний CD и CCT_DKC_S5_Угол вертикальный внутренний CS при угле НЕ РАВНОМ 90° и 45° - перегородку не ставим.
3.4. Повторяем п.2.4
4. Типовой этаж.
4.1. Все элементы должны стоять еще при формировании групп на стадии АПР - проверяем.
4.2. Повторяем п.2.4 (группы с нишами разгруппировать).
5. 1 этаж.
5.1. Повторяем п.2.1.
5.2. На лотке более 3м ставим разделитель.
5.3. Повторяем п.3.2 если есть перекидной перфорированный лоток.
5.4. Повторяем п.2.4.
6. Подземный этаж.
6.1. На виде 400_План 0 этажа/Подземный этаж (-...) на лотке более 3м ставим разделитель и повторяем п.3.2 (БЕЗ КРЫШКИ)
6.2. На виде 400_План 0 этажа/Подземный этаж (-...)_Резерв СПЗ на лотке более 3м ставим разделитель.
6.3. Выделяем все кабельные конструкции:
- лоток;
- соединительные детали кабельных лотков (кроме кабель роста);
Заполняем/проверяем значение параметров:
Рабочий набок - 10_КК
Стадия возведения - Подземная часть.
