Стадия АПР. Формирование кабельных конструкций на типовом этаже
Данный алгоритм применять только после изучения следующей информации:
- Типовой проект (спросить у куратора);
- Чек-лист технических решений СС. Реновация;
- Рекомендации по моделированию и увязке инженерных сетей (СПИС);
- Памятка по размещению ниш ИОС при формировании типового этажа;
- Рекомендации от МФР.
1. Открываем основную модель и типовой проект (с откреплением!).
2. Обновляем через FM все семейства лотков и фитингов (BIM постоянно оставляет старые версии семейств!). В Диспетчере проектов не должно быть семейств лотков и фитингов с 1 в конце наименования!
3. Открываем вид 100_План 2 этажа (....) (или тот, на котором отображена геометрия типового этажа).
4. Ищем на планах места размещения ниш СС, транзита СС и УЭРВ, предложенные АР, в виде прямоугольников желтого и оранжевого цвета или в виде буквенного обозначения (СС, Ниша СС, Транз СС, СС тр.).
Внутренние габариты ниши СС - не менее 1000х400, внутренние габариты ниши для транзита СС(СП6) - 500мм. Если в модели АР это не так, то через почту или Telegram даем комментарии.
Данный алгоритм применять только после изучения следующей информации:
- Типовой проект (спросить у куратора);
- Чек-лист технических решений СС. Реновация;
- Рекомендации по моделированию и увязке инженерных сетей (СПИС);
- Памятка по размещению ниш ИОС при формировании типового этажа;
- Рекомендации от МФР.
1. Открываем основную модель и типовой проект (с откреплением!).
2. Обновляем через FM все семейства лотков и фитингов (BIM постоянно оставляет старые версии семейств!). В Диспетчере проектов не должно быть семейств лотков и фитингов с 1 в конце наименования!
3. Открываем вид 100_План 2 этажа (....) (или тот, на котором отображена геометрия типового этажа).
4. Ищем на планах места размещения ниш СС, транзита СС и УЭРВ, предложенные АР, в виде прямоугольников желтого и оранжевого цвета или в виде буквенного обозначения (СС, Ниша СС, Транз СС, СС тр.).
Внутренние габариты ниши СС - не менее 1000х400, внутренние габариты ниши для транзита СС(СП6) - 500мм. Если в модели АР это не так, то через почту или Telegram даем комментарии.

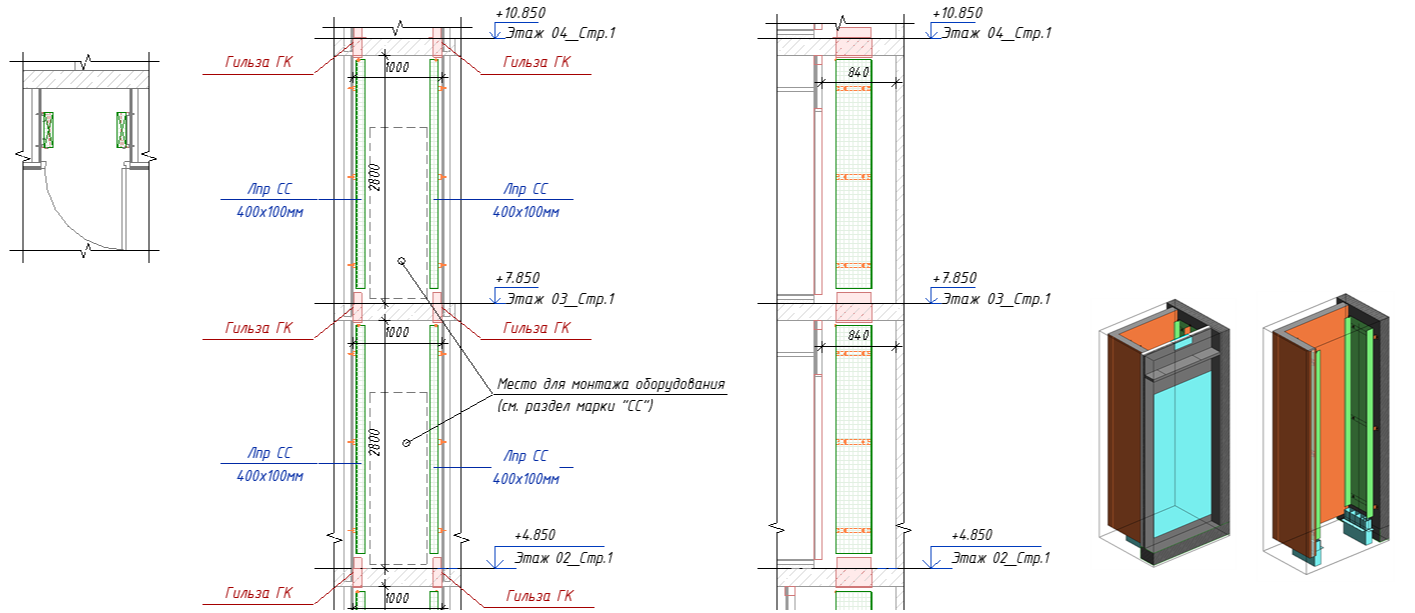

5. Ниша СС

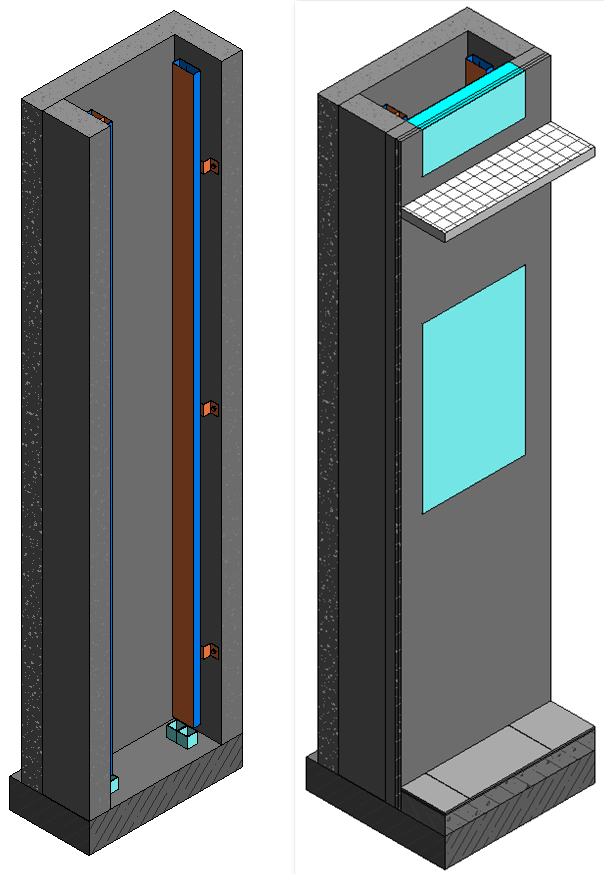

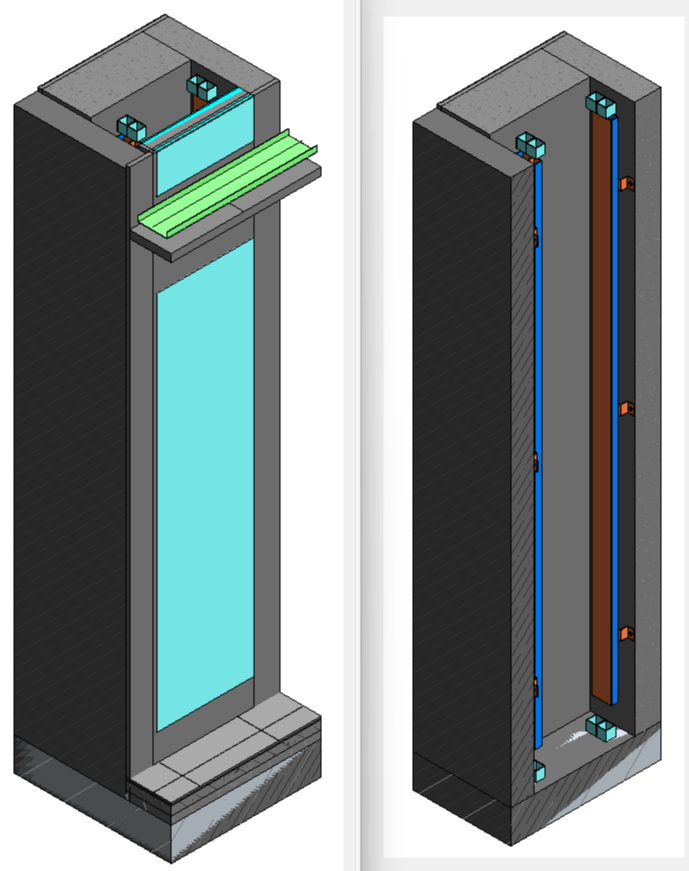

5.1. В нишах СС размещаем (видео инструкция - устарела в части технических решений, см. типовой проект):

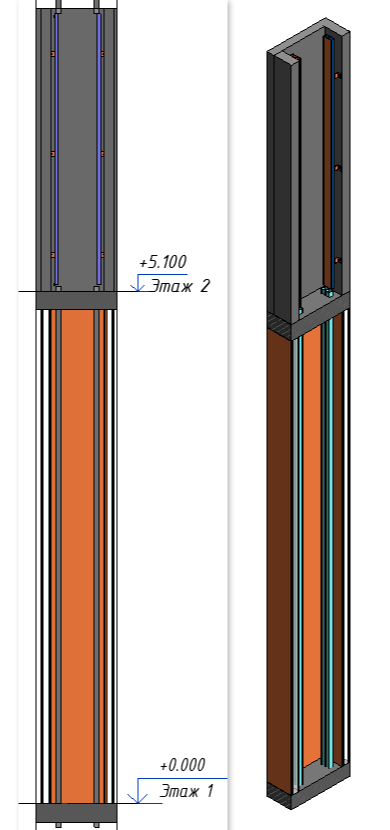

- гильзы 100х400х200 (параметры X,Y,Z (без отступа), семейство GM_Гильзы) в плите на противоположных стенах с отступом 50мм (GM_Гильзы). Если эта гильза транзитная на 1-м этаже, то Z= высота от уровня 2-го этажа до низа плиты 1-го этажа;
- архитектурные перегородки (если таковы отсутствуют), для выявления границ ниши (стена архитектурная, типоразмер Стена СС_100 - взять из шаблона);
- проволочные лотки 400х100мм (DKC - Лоток проволочный);
- крепление к стене в размере 3 шт. с каждой стороны 100х300 (CCT_DKC_Крепление к стене (вертикально): Для проволочного (Лпр));
- клеммы заземления на каждый лоток (CCT_DKC_Сборка_Аксессуары кабельных лотков: Для проволочного (Лпр)) по 2шт. на каждый (активируем параметр Заземляющий проводник и Заземляющий проводник 2);
- провод заземления (CCT_DKC_Сборка_Аксессуары кабельных лотков: Для проволочного (Лпр), активируется автоматически);
- отверстие 1000х2100 (проем для двери в нишу, семейство GM_Отверстие прямоугольное (в стене): Отверстия, смещение - 1150) и строго по центру от предыдущего отверстие 100х300 (для ввода сетей в нишу, разместить под перекрытием);
- текст модели СС.1.2 глубиной 50 и высотой текста 120, где 1 - номер секции, 2 - порядковый номер (если в секции одна ниша СС, то вторую цифру не ставим).
5.1. В нишах СС размещаем (видео инструкция - устарела в части технических решений, см. типовой проект):
- гильзы 100х400х200 (параметры X,Y,Z (без отступа), семейство GM_Гильзы) в плите на противоположных стенах с отступом 50мм (GM_Гильзы). Если эта гильза транзитная на 1-м этаже, то Z= высота от уровня 2-го этажа до низа плиты 1-го этажа;
- архитектурные перегородки (если таковы отсутствуют), для выявления границ ниши (стена архитектурная, типоразмер Стена СС_100 - взять из шаблона);
- проволочные лотки 400х100мм (DKC - Лоток проволочный);
- крепление к стене в размере 3 шт. с каждой стороны 100х300 (CCT_DKC_Крепление к стене (вертикально): Для проволочного (Лпр));
- клеммы заземления на каждый лоток (CCT_DKC_Сборка_Аксессуары кабельных лотков: Для проволочного (Лпр)) по 2шт. на каждый (активируем параметр Заземляющий проводник и Заземляющий проводник 2);
- провод заземления (CCT_DKC_Сборка_Аксессуары кабельных лотков: Для проволочного (Лпр), активируется автоматически);
- отверстие 1000х2100 (проем для двери в нишу, семейство GM_Отверстие прямоугольное (в стене): Отверстия, смещение - 1150) и строго по центру от предыдущего отверстие 100х300 (для ввода сетей в нишу, разместить под перекрытием);
- текст модели СС.1.2 глубиной 50 и высотой текста 120, где 1 - номер секции, 2 - порядковый номер (если в секции одна ниша СС, то вторую цифру не ставим).
5.2. Объединяем в группу каждую нишу и копируем на все типовые этажи (пример наименования - Ниша СС.2.1.3, где 2- номер этажа, 1 - номер секции, 3 -порядковый номер, если в секции одна ниша, то последнюю цифру не ставим). В случае смещения (комментарии от АР или ИОС) ГРУППЫ НЕ ДВИГАЕМ, а двигаем элементы в самой группе, путем редактирования!!!
6. Ниша транзита СС(СП6).
6.1. В нише транзита СС(СП6) размещаем:
- 4 гильзы (семейство GM_Отверстие круглое (в плите): Ø42,3х2,8) на расстоянии 120мм друг от друга (относительно центра) с выпуском по 50мм относительно границ плиты (Z=300);
- архитектурные перегородки (если таковы отсутствуют), для выявления границ ниши (стена архитектурная, типоразмер Стена СС_100 - взять из типового проекта);
- текст модели Транзит СС(СП6).1.2 глубиной 50 и высотой текста 50, где 1 - номер секции, 2 - порядковый номер (если в секции одна ниша СС, то вторую цифру не ставим).
Транзит СС(СП6) необходимо по возможности размещать рядом с УЭРВ по правую сторону. Если в модели АР это не так, то через почту или Telegram даем комментарий.
6. Ниша транзита СС(СП6).
6.1. В нише транзита СС(СП6) размещаем:
- 4 гильзы (семейство GM_Отверстие круглое (в плите): Ø42,3х2,8) на расстоянии 120мм друг от друга (относительно центра) с выпуском по 50мм относительно границ плиты (Z=300);
- архитектурные перегородки (если таковы отсутствуют), для выявления границ ниши (стена архитектурная, типоразмер Стена СС_100 - взять из типового проекта);
- текст модели Транзит СС(СП6).1.2 глубиной 50 и высотой текста 50, где 1 - номер секции, 2 - порядковый номер (если в секции одна ниша СС, то вторую цифру не ставим).
Транзит СС(СП6) необходимо по возможности размещать рядом с УЭРВ по правую сторону. Если в модели АР это не так, то через почту или Telegram даем комментарий.
6.2. Объединяем в группу каждую нишу и копируем на все типовые этажи (пример наименования - Транзит СС(СП6) 2.1.3, где 2- номер этажа, 1 - номер секции, 3 -порядковый номер, если в секции одна ниша, то последнюю цифру не ставим).
7. Зона УЭРВ (только на 2-м этаже).
7.1. В зоне УЭРВ с правой стороны размещаем гильзу 150х450хZ (параметры X,Y,Z (без отступа)), где Z= высота от уровня 2-го этажа до низа плиты 1-го этажа.
8. Комментарии к АР выдаем в Telegram или через почту:
- если габариты ниши СС менее 400х1000;
- если габариты ниши транзита СС(СП6) менее 500мм;
- если ниша транзита СС(СП6) не примыкает к УЭРВ с правой стороны.
7. Зона УЭРВ (только на 2-м этаже).
7.1. В зоне УЭРВ с правой стороны размещаем гильзу 150х450хZ (параметры X,Y,Z (без отступа)), где Z= высота от уровня 2-го этажа до низа плиты 1-го этажа.
8. Комментарии к АР выдаем в Telegram или через почту:
- если габариты ниши СС менее 400х1000;
- если габариты ниши транзита СС(СП6) менее 500мм;
- если ниша транзита СС(СП6) не примыкает к УЭРВ с правой стороны.
