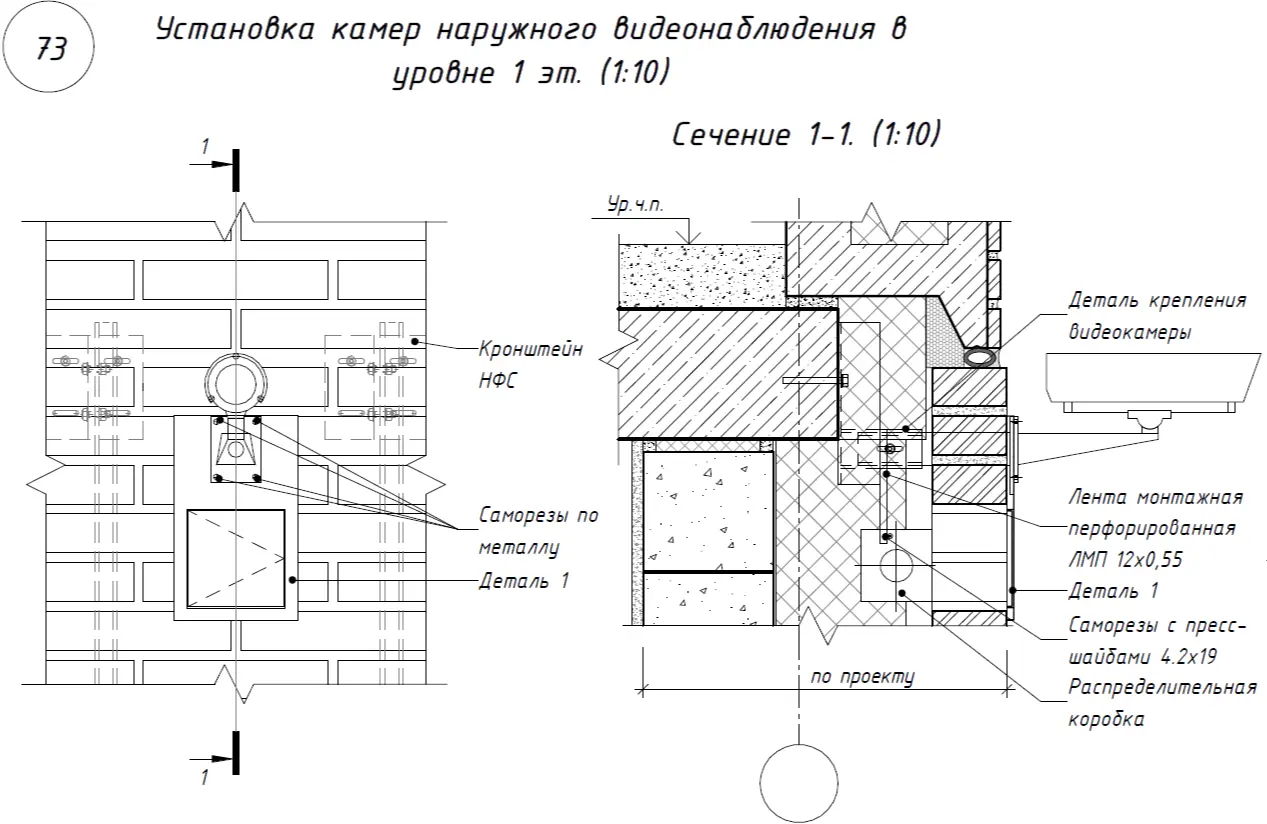

Стадия Р. Алгоритм формирования задание к АР на "пояс безопасности ГСВН" на уровне 1-го этажа
1. Проверяем расположение пояса (высота размещения), выполненного на стадии П. Расположение коробок относительно архитектурных осей должно быть кратным 150.
1. Проверяем расположение пояса (высота размещения), выполненного на стадии П. Расположение коробок относительно архитектурных осей должно быть кратным 150.
3. На гильзы и трубу повторно применяем плагин PIKTools Параметризация.
4. На трубу повторно применяем плагин PIKTools Склеить параметры (заполняем параметр "Рзм.Длина").
5. Расставляем марки TG-GN_Короба СС (МаркировкаДиаметр/Отметка) на трубы и TG-GM_Отверстие (Гильза в стене (Маркировка/ДиаметрТолщинаОтметка) на гильзы.
6. Проверяем наличие размеров. Размеры должны быть привязаны к архитектурным осям и центру коробки. В случае сильно удаленных друг от друга коробок - показываем размер между ними (не должно быть более 15м).
7. На сервере проектов в исходящих создаем папку гггг-мм-дд Задание к АР, пояс безопасности ГСВН, v.1. В созданную паку экспортируем dwg файл (пример наименования файла - 0234-Р-ЖД-2-СС-КК_Пояс безопасности ГСВН_2022.03.10).
8. Открывает dwg и блокируем слои с осями, архитектурой и марками помещений (поможет при дальнейшем согласовании альбомов АР).
9. Опираясь на таблицу ответственных отправляем файлы заданием к АР. В адресаты ставим ГС АР и ведущих специалистов (если таковы известны). В копию ставим зам. руководителя АР, ГС СС, ГС АиД, зам. руководителя СС, руководителя отдела СС, куратора и ведущих специалистов (если таковы известны).
(пример письма)
Тема письма: 0350 Байкальская 14. Задание к АР от СС. Пояс безопасности ГСВН
Здравствуйте.
Выдается задание на стадию Р.
0292 Алтуфьевское 51-53. Задания к АР от СС. Пояс безопасности ГСВН. Версия 1.

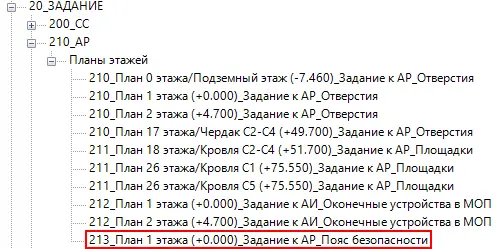

Название видов в Revit:
4. На трубу повторно применяем плагин PIKTools Склеить параметры (заполняем параметр "Рзм.Длина").
5. Расставляем марки TG-GN_Короба СС (МаркировкаДиаметр/Отметка) на трубы и TG-GM_Отверстие (Гильза в стене (Маркировка/ДиаметрТолщинаОтметка) на гильзы.
6. Проверяем наличие размеров. Размеры должны быть привязаны к архитектурным осям и центру коробки. В случае сильно удаленных друг от друга коробок - показываем размер между ними (не должно быть более 15м).
7. На сервере проектов в исходящих создаем папку гггг-мм-дд Задание к АР, пояс безопасности ГСВН, v.1. В созданную паку экспортируем dwg файл (пример наименования файла - 0234-Р-ЖД-2-СС-КК_Пояс безопасности ГСВН_2022.03.10).
8. Открывает dwg и блокируем слои с осями, архитектурой и марками помещений (поможет при дальнейшем согласовании альбомов АР).
9. Опираясь на таблицу ответственных отправляем файлы заданием к АР. В адресаты ставим ГС АР и ведущих специалистов (если таковы известны). В копию ставим зам. руководителя АР, ГС СС, ГС АиД, зам. руководителя СС, руководителя отдела СС, куратора и ведущих специалистов (если таковы известны).
(пример письма)
Тема письма: 0350 Байкальская 14. Задание к АР от СС. Пояс безопасности ГСВН
Здравствуйте.
Выдается задание на стадию Р.
0292 Алтуфьевское 51-53. Задания к АР от СС. Пояс безопасности ГСВН. Версия 1.
Название видов в Revit:
Ссылка на Revit файл: RSN://vpp-rs19-ren08.main.picompany.ru/0292_Рен_Алтуфьевское ш., 51-53/Корпус 3/55_СС/0292-Р-ЖД-3-СС-о.rvt
Прошу согласовать или дать комментарии. В случае отсутствия комментариев или замечаний в течении 5 дней - задание считается согласованным. Все замечания и комментарии оставлять в теме данного письма.
Вложения: dwg файлы.
10. В случае комментариев от АР, корректируем пояс выпускаем под следующей версией
Прошу согласовать или дать комментарии. В случае отсутствия комментариев или замечаний в течении 5 дней - задание считается согласованным. Все замечания и комментарии оставлять в теме данного письма.
Вложения: dwg файлы.
10. В случае комментариев от АР, корректируем пояс выпускаем под следующей версией
