Стадия П. Часть 3. Алгоритм формирования закладных для камер ГСВН
Элементы, выделенные синим, являются ссылками
1. Формирование пояса безопасности ГСВН на уровне 1-го этажа (видео инструкция - устаревшая в части технических решений).
1.1. Копируем вид 100_План 1 этажа (±0.000) и применяем шаблон СС_Задание к АР_Пояс безопасности ГСВН (пример наименования вида - 213_План 1 этажа (+0.000)_Задание к АР_Пояс безопасности ГСВН).
1.2. Активируем рабочий набор 10_КК.
1.3. Семейством CN_Труба. Гофрированная. ПА (Промрукав) (диаметр 50мм) строим пояс безопасности по часовой стрелке на высоте 190мм от нижней части плиты 2-го этажа с примыканием к жесткой конструкции (стена).
1.4. Внимательно (с использованием разрезов и 3D) строим пояс ГСВН в зоне входных групп. В зоне выступающих козырьков строим пояс на высоте 320мм относительно верхней плоскости монолитной части парапета.
Элементы, выделенные синим, являются ссылками
1. Формирование пояса безопасности ГСВН на уровне 1-го этажа (видео инструкция - устаревшая в части технических решений).
1.1. Копируем вид 100_План 1 этажа (±0.000) и применяем шаблон СС_Задание к АР_Пояс безопасности ГСВН (пример наименования вида - 213_План 1 этажа (+0.000)_Задание к АР_Пояс безопасности ГСВН).
1.2. Активируем рабочий набор 10_КК.
1.3. Семейством CN_Труба. Гофрированная. ПА (Промрукав) (диаметр 50мм) строим пояс безопасности по часовой стрелке на высоте 190мм от нижней части плиты 2-го этажа с примыканием к жесткой конструкции (стена).
1.4. Внимательно (с использованием разрезов и 3D) строим пояс ГСВН в зоне входных групп. В зоне выступающих козырьков строим пояс на высоте 320мм относительно верхней плоскости монолитной части парапета.
1.5. Для подгонки пояса под выше обозначенные высоты используем только два перпендикулярных разреза, которые двигаем по модели. После подгонки паркуем их возле осей 1с, Ас.

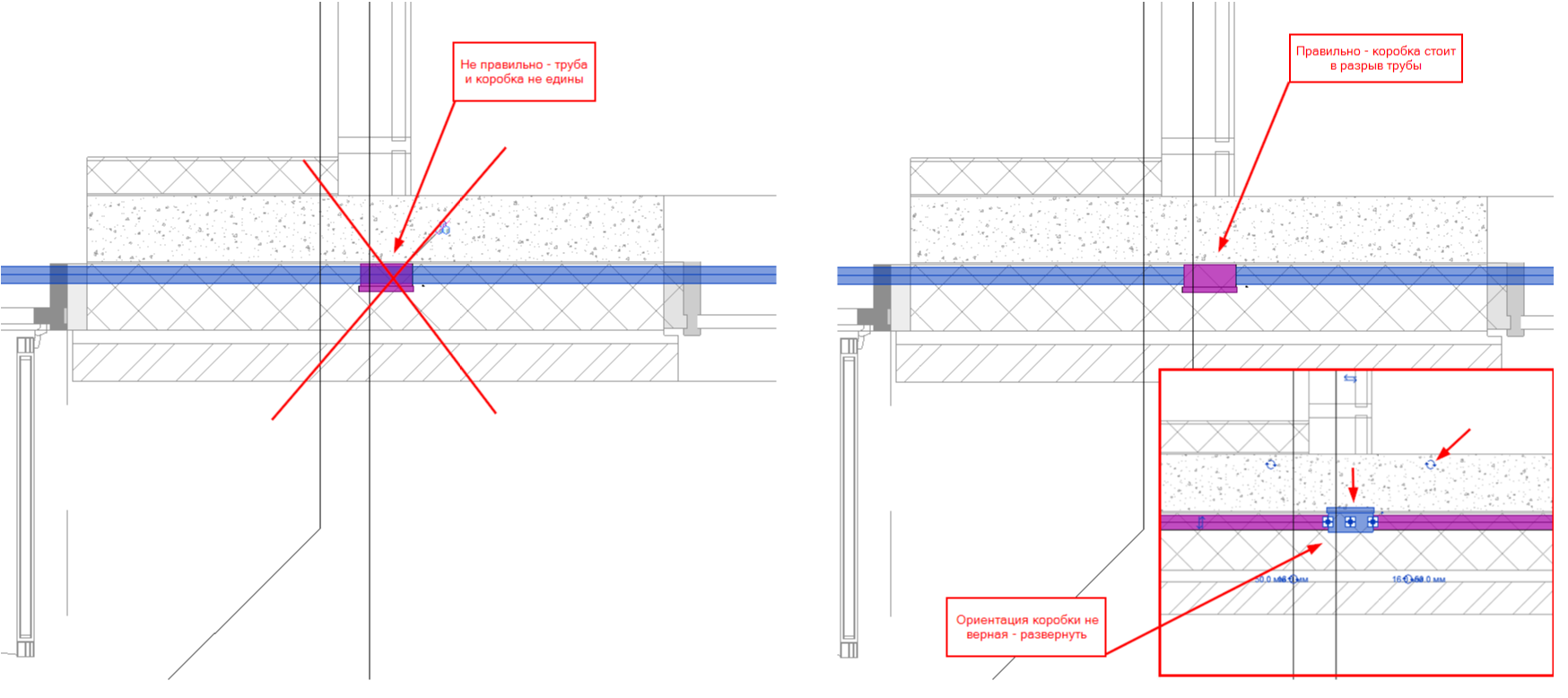

1.6. С обеих сторон углов (500мм от осей внешнего угла, 600мм от осей внутреннего угла) и отрезках больше 15000мм ставим CN_DKC_Коробка ответвительная (Коробка 150х110х70мм, IP56) с интегрированием в трубу (см. изображение). Если п.1.3. выполнен правильно, то ориентация коробки верная - крышка со стороны обслуживания (не со стороны монтажа), если это не так, то разворачиваем.
1.6. С обеих сторон углов (500мм от осей внешнего угла, 600мм от осей внутреннего угла) и отрезках больше 15000мм ставим CN_DKC_Коробка ответвительная (Коробка 150х110х70мм, IP56) с интегрированием в трубу (см. изображение). Если п.1.3. выполнен правильно, то ориентация коробки верная - крышка со стороны обслуживания (не со стороны монтажа), если это не так, то разворачиваем.

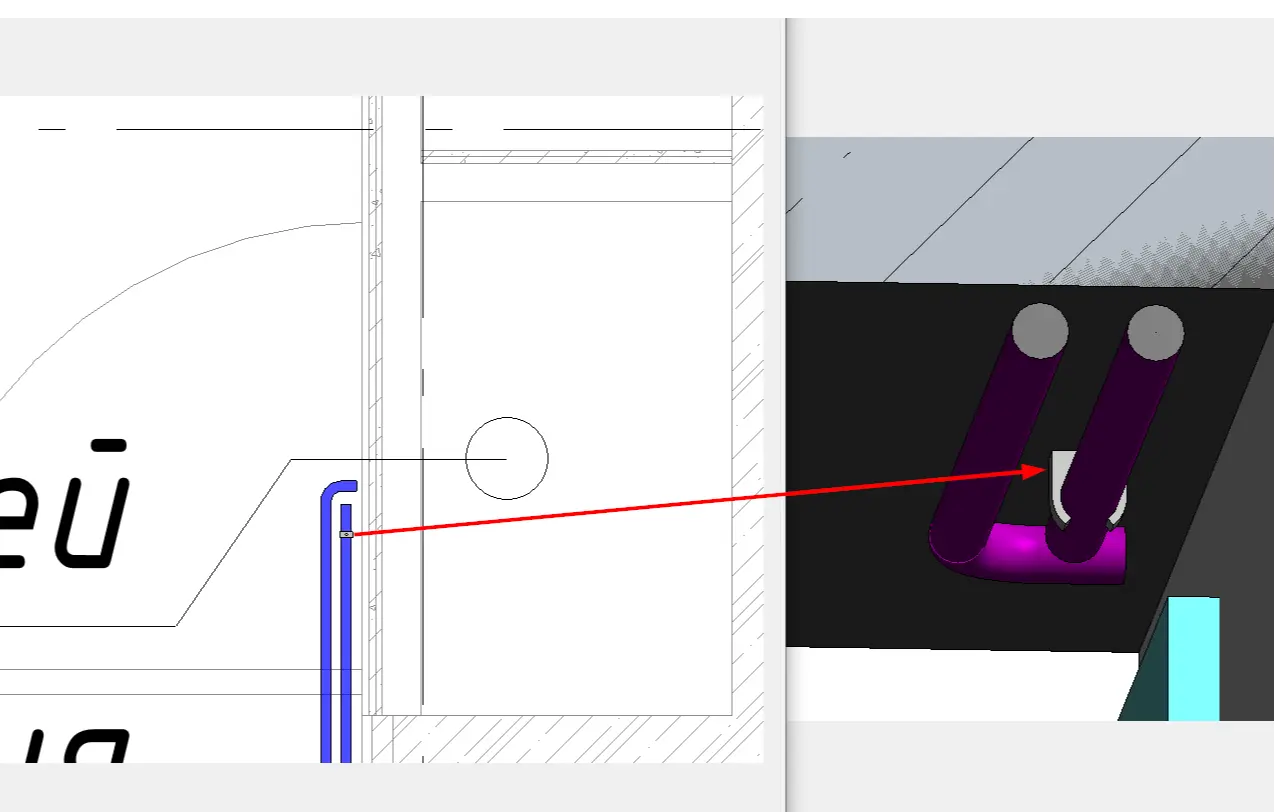

1.7. Ставим коробки напротив пом. СС КП МПТЦ (телекоммуникационная/узловое помещение связи), МОП (при возможности) и пом. консьержа. По центру данных коробок ставим гильзы ø076х3 (GM_Отверстие круглое (в стене)).
1.8. В семействе CN_DKC_Коробка ответвительная заполняем параметр Муфта труба-коробка_Количество значением 2;

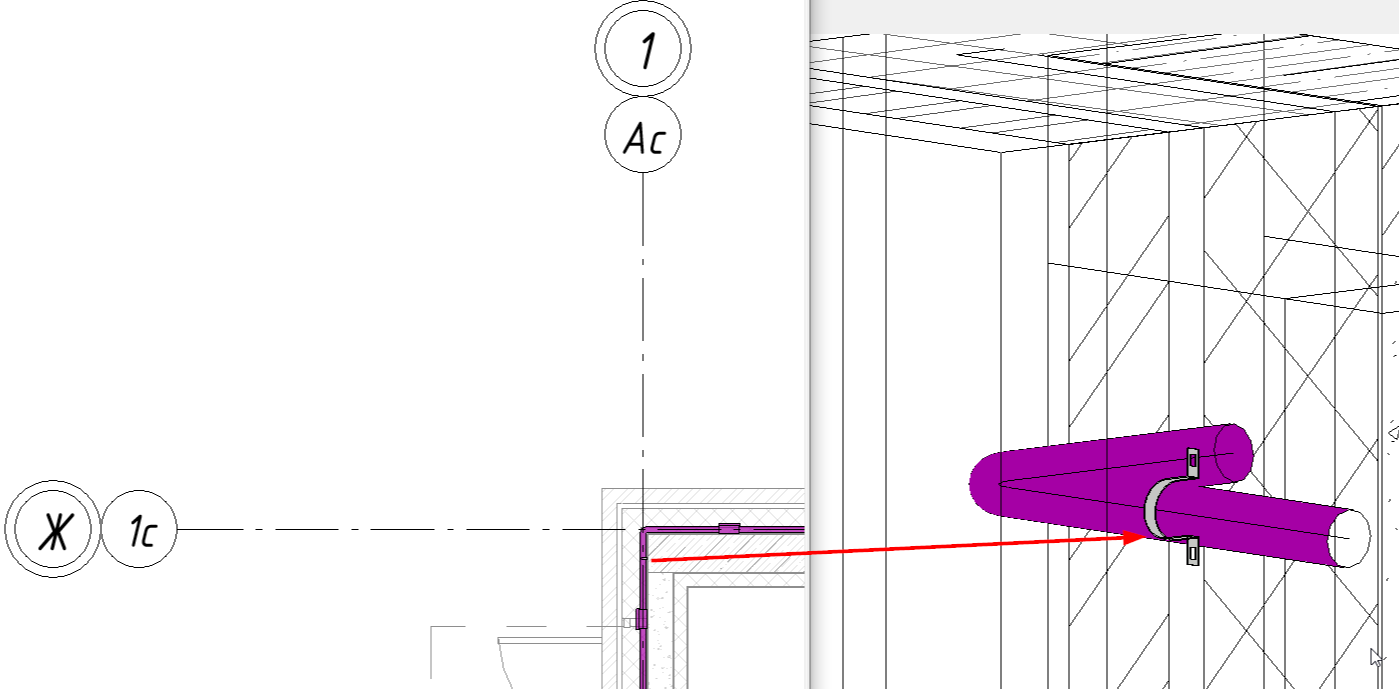

1.9. Загружаем семейство CN_DKC_Держатель двухсторонний (д.48 - 50мм) и ставим в размере одной единицы у пояса безопасности в осях 1с/Ас (крепим трубу) для дальнейшей спецификации.
1.8. В семействе CN_DKC_Коробка ответвительная заполняем параметр Муфта труба-коробка_Количество значением 2;
1.9. Загружаем семейство CN_DKC_Держатель двухсторонний (д.48 - 50мм) и ставим в размере одной единицы у пояса безопасности в осях 1с/Ас (крепим трубу) для дальнейшей спецификации.
2. Формирование закладных на чердаке/кровле.
2.1. Учитывая п.2.2 на кровле ставим 2 гусака (GM_Трубостойка Гусак: Трубостойка (гусак) ∅100, глубина кровли - выше пирога) и отверстия (GM_Отверстие круглое (в плите): ∅159х5, смещение - 450, Z - 700) (соосно) с каждой длинной стороны кровли.
2.1. Учитывая п.2.2 на кровле ставим 2 гусака (GM_Трубостойка Гусак: Трубостойка (гусак) ∅100, глубина кровли - выше пирога) и отверстия (GM_Отверстие круглое (в плите): ∅159х5, смещение - 450, Z - 700) (соосно) с каждой длинной стороны кровли.
2.2. На чердаке прокладываем трубу ∅50мм (Короб без соединительных деталей: CN_Труба. Гофрированная. ПА (Промрукав)) от лотка к гусакам, учитывая следующее:
- смежные сети;
- возможность проложить без поворотов.
- смежные сети;
- возможность проложить без поворотов.
3. Формирование пояса безопасности на кровле.
3.1. Переходим на вид 400_План ... этажа/Кровля (...).
3.2. Семейством CN_Труба. Гофрированная. ПА (Промрукав) (диаметр 50мм) строим пояс безопасности против часовой стрелки (для корректного позиционирования коробок) на высоте 130мм от верхней горизонтальной плоскости парапета (по внутренней стороне) - высота выбрана исходя из готового отверстия в контрфорсе.
3.1. Переходим на вид 400_План ... этажа/Кровля (...).
3.2. Семейством CN_Труба. Гофрированная. ПА (Промрукав) (диаметр 50мм) строим пояс безопасности против часовой стрелки (для корректного позиционирования коробок) на высоте 130мм от верхней горизонтальной плоскости парапета (по внутренней стороне) - высота выбрана исходя из готового отверстия в контрфорсе.
3.3. С обеих сторон углов (500-700мм от угла) и отрезках больше 15000мм ставим протяжные коробки. Если п.3.2. выполнен правильно, то ориентация коробки верная - крышка со стороны обслуживания (не со стороны монтажа), если это не так, то разворачиваем.
3.4. Из зоны гусаков ведем трубу до пояса.
3.5. В семействе CN_DKC_Коробка ответвительная заполняем параметр Муфта труба-коробка_Количество по числу вводов труб.
4. Формирование закладных на 1-м этаже к камерам на входных группах.
4.1. Переходим на вид 400_План 1 этажа ГСВН (+0.000).

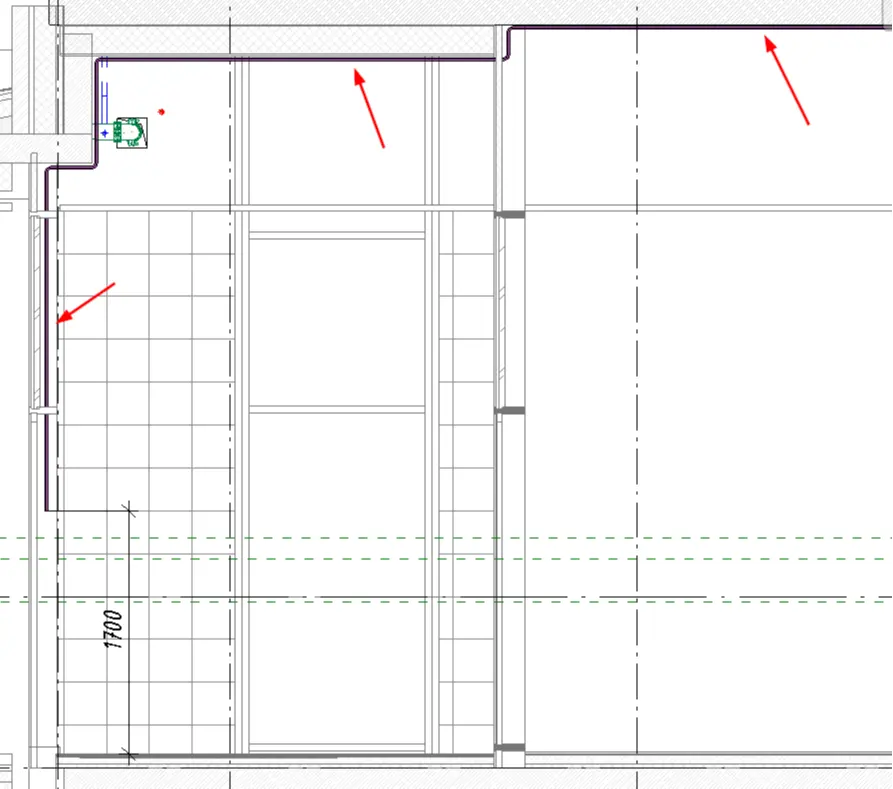

4.2. Системным семейством коробов CN_Труба. Гофрированная. ПВХ (DKC) (∅ 20мм) строим закладные от ниши СС до мест размещения камер на входных группах. Используем разрезы, трубу прижимаем к потолку, опускаемся под минвату. В местах размещения камер трубу опускаем на высоту 1700 от уровня чистового пола.
3.4. Из зоны гусаков ведем трубу до пояса.
3.5. В семействе CN_DKC_Коробка ответвительная заполняем параметр Муфта труба-коробка_Количество по числу вводов труб.
4. Формирование закладных на 1-м этаже к камерам на входных группах.
4.1. Переходим на вид 400_План 1 этажа ГСВН (+0.000).

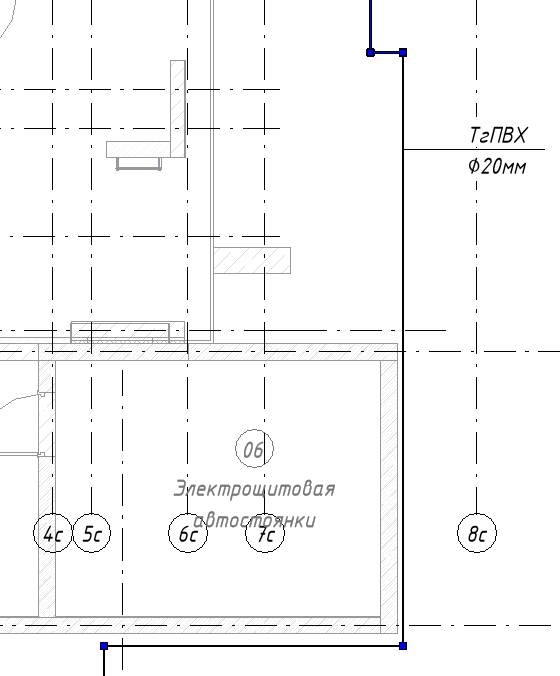

4.2. Системным семейством коробов CN_Труба. Гофрированная. ПВХ (DKC) (∅ 20мм) строим закладные от ниши СС до мест размещения камер на входных группах. Используем разрезы, трубу прижимаем к потолку, опускаемся под минвату. В местах размещения камер трубу опускаем на высоту 1700 от уровня чистового пола.
4.3. Загружаем семейство CN_DKC_Держатель с защелкой и дюбелем (д.20мм (розница)) и ставим его в размере одной единицы возле ниши СС (крепим трубу) для дальнейшей спецификации.
