Стадия Р. Алгоритм формирования задание к КР на закладные в монолитной стене
Данный алгоритм применять только после прочтения следующей информации:
- Передача задания на закладные СС-КР (реновация);
- Задания на подрезки, ПНД-трубки и распределительные коробки реновация;
- Электрика в реновации, технологии;
- Рекомендации от КР. Увязка отверстий;
- Реестр 2d видов для узлов условной электрики. Реновация.
1. Закладные на подземном этаже (если есть лифтовой холл!).
1.1. Запрашиваем у ГС АиД задание на оконечные устройства в лифтовом холле подземного этажа (ПГУ).
(пример письма)
Тема письма: 0356 Михайлова 15. Задание от АиД к ККЗ.
Здравствуйте.
Прошу выдать места нахождения оконечного оборудования АСДКиУ (ПГУ) в лифтовом холле.
Также , прошу выдать задание на оконечное оборудование СПА (ручные извещатели) на подземном этаже тамбур-шлюза, если они стоят на монолитной стене.
1.2. Если в задании приборы стоят на монолитной стене, то пробуем их переместить с согласованием ГС АиД (или исполнителя раздела АСДКиУ и СПА).
1.3. Если перенос не возможен, то копируем (с детализацией) рабочий вид 100_План 0 этажа/Подземный... и применяем к нему шаблон СС_Задание к КР_Закладные в стене. Переименовываем вид (пример наименования вида - 222_0 этажа/Подземный (...)_Задание к КР_Закладные в стене).
1.4. Из Famaly Manager (далее FM) загружаем/обновляем семейства:
- DD_Т-А_Переговорное устройство (далее по тексту "ПГУ");
- 235_Подрезка СС (ОбщМод_РабПлоск) (далее по тексту "подрезка");
- Короб с соединительными деталями (далее по тексту "трубка");
- AS_RUBETEK_ИзвещательРучной (ИП 513-03-В) (если присутствует в задании).
1.5. Закладные для АСДКиУ.
1.5.1. Активируем рабочий набор (далее по тексту РН) 10_АСДКиУ и размещаем DD_Т-А_Переговорное устройство:Т-А_ПГУ ММГН_Врезное на высоте 1100мм от у.ч.п.
1.5.2. Активируем РН 20_Отверстия и закладные детали, по центру ПГУ размещаем 235_Подрезка СС (ОбщМод_РабПлоск):150х100х70 мм (ВхШхГ), подрезка в стене.

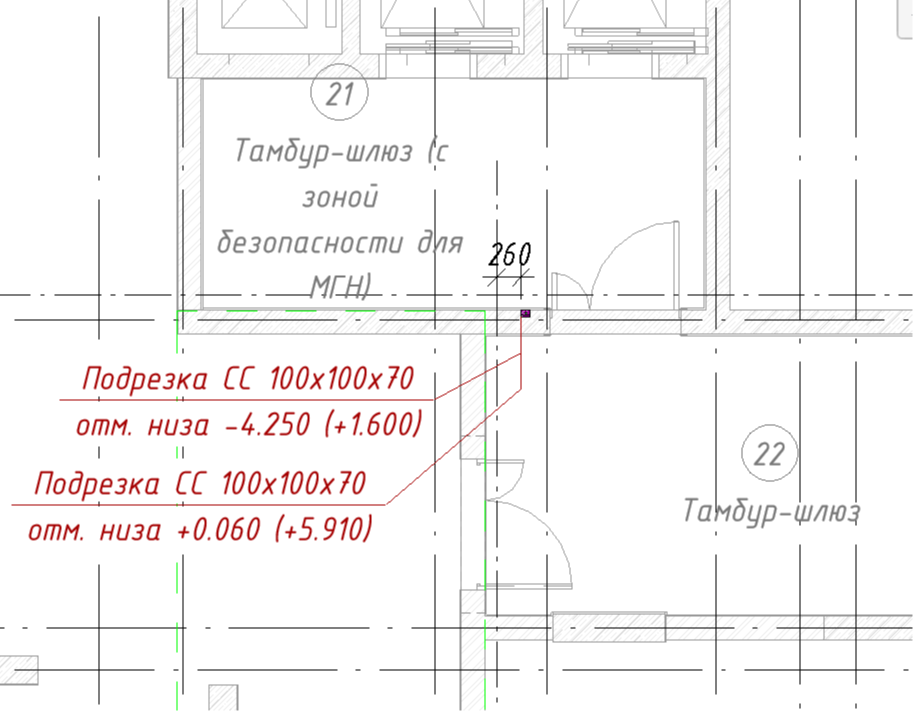

1.5.3. Размещаем 235_Подрезка СС (ОбщМод_РабПлоск):100х100х70 по оси нижней подрезки под монолитной плитой (под потолком). Если смежные системы загораживают доступ к подрезке, то опускаем на подходящее место (не ниже 200мм от верха фальш-потолка).

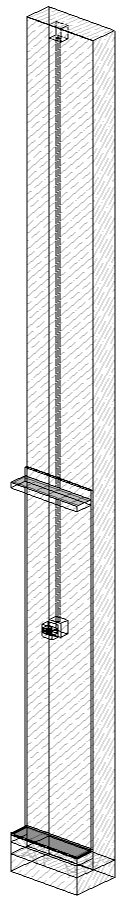

1.5.4. Соединяем обе подрезки трубкой Короб с соединительными деталями:CN_Труба. Гладкая ПНД, значение параметра Диаметр - 25 мм.
Данный алгоритм применять только после прочтения следующей информации:
- Передача задания на закладные СС-КР (реновация);
- Задания на подрезки, ПНД-трубки и распределительные коробки реновация;
- Электрика в реновации, технологии;
- Рекомендации от КР. Увязка отверстий;
- Реестр 2d видов для узлов условной электрики. Реновация.
1. Закладные на подземном этаже (если есть лифтовой холл!).
1.1. Запрашиваем у ГС АиД задание на оконечные устройства в лифтовом холле подземного этажа (ПГУ).
(пример письма)
Тема письма: 0356 Михайлова 15. Задание от АиД к ККЗ.
Здравствуйте.
Прошу выдать места нахождения оконечного оборудования АСДКиУ (ПГУ) в лифтовом холле.
Также , прошу выдать задание на оконечное оборудование СПА (ручные извещатели) на подземном этаже тамбур-шлюза, если они стоят на монолитной стене.
1.2. Если в задании приборы стоят на монолитной стене, то пробуем их переместить с согласованием ГС АиД (или исполнителя раздела АСДКиУ и СПА).
1.3. Если перенос не возможен, то копируем (с детализацией) рабочий вид 100_План 0 этажа/Подземный... и применяем к нему шаблон СС_Задание к КР_Закладные в стене. Переименовываем вид (пример наименования вида - 222_0 этажа/Подземный (...)_Задание к КР_Закладные в стене).
1.4. Из Famaly Manager (далее FM) загружаем/обновляем семейства:
- DD_Т-А_Переговорное устройство (далее по тексту "ПГУ");
- 235_Подрезка СС (ОбщМод_РабПлоск) (далее по тексту "подрезка");
- Короб с соединительными деталями (далее по тексту "трубка");
- AS_RUBETEK_ИзвещательРучной (ИП 513-03-В) (если присутствует в задании).
1.5. Закладные для АСДКиУ.
1.5.1. Активируем рабочий набор (далее по тексту РН) 10_АСДКиУ и размещаем DD_Т-А_Переговорное устройство:Т-А_ПГУ ММГН_Врезное на высоте 1100мм от у.ч.п.
1.5.2. Активируем РН 20_Отверстия и закладные детали, по центру ПГУ размещаем 235_Подрезка СС (ОбщМод_РабПлоск):150х100х70 мм (ВхШхГ), подрезка в стене.
1.5.3. Размещаем 235_Подрезка СС (ОбщМод_РабПлоск):100х100х70 по оси нижней подрезки под монолитной плитой (под потолком). Если смежные системы загораживают доступ к подрезке, то опускаем на подходящее место (не ниже 200мм от верха фальш-потолка).
1.5.4. Соединяем обе подрезки трубкой Короб с соединительными деталями:CN_Труба. Гладкая ПНД, значение параметра Диаметр - 25 мм.
1.6. Закладные для СПА.
1.6.1. Активируем РН 10_СПА и размещаем AS_RUBETEK_ИзвещательРучной (ИП 513-03-В) на высоте 1500 мм от у.ч.п.
1.6.2. Активируем РН 20_Отверстия и закладные детали, по центру извещателя размещаем 235_Подрезка СС (ОбщМод_РабПлоск):100х100х70 мм (ВхШхГ), подрезка в стене.

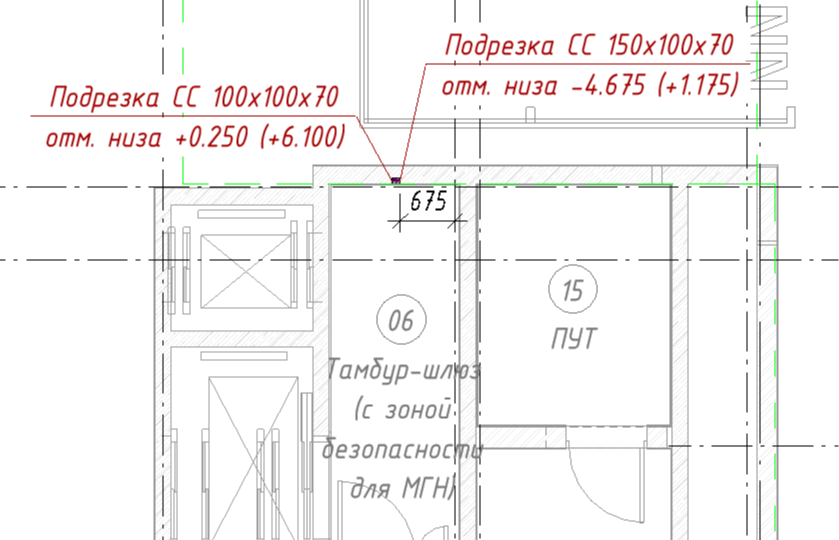

1.6.3. Размещаем подрезку 235_Подрезка СС (ОбщМод_РабПлоск):100х100х70 по оси нижней подрезки под монолитной плитой (под потолком). Если смежные системы загораживают доступ к подрезке, то опускаем на подходящее место (не ниже 200мм от верха фальш-потолка).

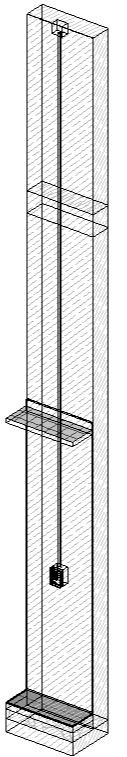

1.6.4. Соединяем обе подрезки трубкой Короб с соединительными деталями:CN_Труба. Гладкая ПНД, значение параметра Диаметр - 25 мм.
1.6.1. Активируем РН 10_СПА и размещаем AS_RUBETEK_ИзвещательРучной (ИП 513-03-В) на высоте 1500 мм от у.ч.п.
1.6.2. Активируем РН 20_Отверстия и закладные детали, по центру извещателя размещаем 235_Подрезка СС (ОбщМод_РабПлоск):100х100х70 мм (ВхШхГ), подрезка в стене.
1.6.3. Размещаем подрезку 235_Подрезка СС (ОбщМод_РабПлоск):100х100х70 по оси нижней подрезки под монолитной плитой (под потолком). Если смежные системы загораживают доступ к подрезке, то опускаем на подходящее место (не ниже 200мм от верха фальш-потолка).
1.6.4. Соединяем обе подрезки трубкой Короб с соединительными деталями:CN_Труба. Гладкая ПНД, значение параметра Диаметр - 25 мм.
1.7. Ставим размеры относительно края подрезки и архитектурной оси.
1.8. На подрезки ставим марки TG-GM_Подрезка (Маркировка/РазмерОтметка).
1.11. На все подрезки и трубки применяем плагин PIKTools Параметризация (1.ИОС→1.1 и 1.3) и PIKTools Склеить параметры.
1.12. Проверяем заполненность параметров трубок по таблице ПРОВЕРКА_Трубки_Гориз конструкции и нетиповые узлы верт:
- BS_Обозначение - ГОСТ 18599-2001;
- PIC_Наименование_по ГОСТ - Труба ПНД Гладкая ⌀25х4,2.
1.13. Проверяем заполненность параметров подрезок по таблице ПРОВЕРКА__Коробки КУ_Верт конструкции нетиповые узлы:
- PIC_Наименование_по ГОСТ - Ниша 70х100х150(h) или Ниша 70х100х100(h);
- BS_Марка - СС .

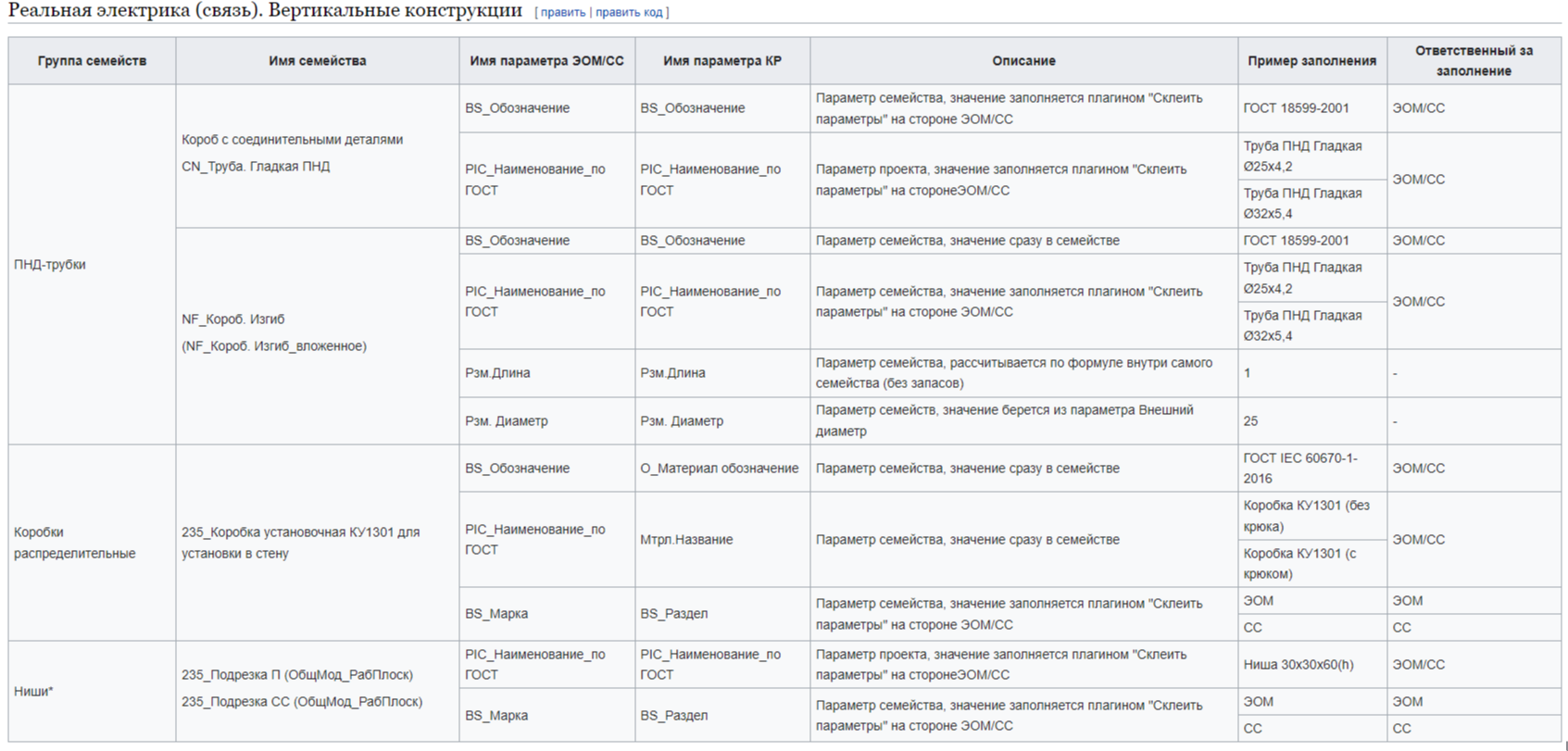

Прикладываю скрин из инструкции Электрика в реновации, технологии (для фиксации решений от BIM и вопросов от КР в случае отказа в принятии задания).
Гладкая ПНД, значение параметра Диаметр - 25мм.
1.8. На подрезки ставим марки TG-GM_Подрезка (Маркировка/РазмерОтметка).
1.11. На все подрезки и трубки применяем плагин PIKTools Параметризация (1.ИОС→1.1 и 1.3) и PIKTools Склеить параметры.
1.12. Проверяем заполненность параметров трубок по таблице ПРОВЕРКА_Трубки_Гориз конструкции и нетиповые узлы верт:
- BS_Обозначение - ГОСТ 18599-2001;
- PIC_Наименование_по ГОСТ - Труба ПНД Гладкая ⌀25х4,2.
1.13. Проверяем заполненность параметров подрезок по таблице ПРОВЕРКА__Коробки КУ_Верт конструкции нетиповые узлы:
- PIC_Наименование_по ГОСТ - Ниша 70х100х150(h) или Ниша 70х100х100(h);
- BS_Марка - СС .
Прикладываю скрин из инструкции Электрика в реновации, технологии (для фиксации решений от BIM и вопросов от КР в случае отказа в принятии задания).
Гладкая ПНД, значение параметра Диаметр - 25мм.
1.14. Заходим в FM и делаем проверку семейств, участвующих в задании. Если проверка показывает обновление материалов - то обновляем (см. п.4.12. алгоритма Стадия Р. Алгоритм формирования задание к КР на закладные в плите перекрытия)
1.15. Подрезки и трубки собираем в группу для каждой секции отдельно (пример наименования 0292-Р-ЖД-2-СС-КК_Закладные КР_LV.010_С1_гггг.мм.дд);
1.16. Выгружаем dwg файл (пример наименования 0292-Р-ЖД-2-СС-ККЗ_Закладные КР на подземном этаже_2022.12.09) и группу rvt (при помощи плагина PIKTools Вставка отверстий (Экспорт групп)) в папку исходящие (пример наименования 2022-12-09 Задание к КР, закладные на подземном этаже, v.1).
1.17. Открывает dwg и блокируем слои с осями, архитектурой и марками помещений (поможет при дальнейшем согласовании альбомов АР).
1.18. Опираясь на таблицу ответственных отправляем файлы заданием к КР. В адресаты ставим ГС КР и ведущих специалистов (если таковы известны). В копию ставим ГС АР, ГС ЭОМ, ГС ОВ, ГС ВК, ГС СС, ГС АиД и ведущих специалистов (если таковы известны).
(пример письма)
Тема письма: 0356 Михайлова 15. Задание к КР от СС. Закладные в стене подземного этажа
Здравствуйте.
Выдается задание на стадию Р.
0356 Михайлова 15. Задание к КР от СС. Закладные в стене подземного этажа. Версия 1.
В задании присутствуют закладные под приборы системы АСДКиУ (ПГУ).
Название видов в Revit:
Ссылка на Revit файл: RSN://vpp-rs19-ren01.main.picompany.ru/0356_Рен_Михайлова, вл. 15, корп. 1, 2/Корпус 00/55_СС/0356-Р-ЖД-00-СС-о.rvt
Прошу взять в работу. В случае отсутствия комментариев или замечаний в течении 5 дней - задание считается согласованным. Все замечания и комментарии оставлять в теме данного письма.
Вложения: группа элементов в формате "rvt", dwg файлы.
Если закладные отсутствуют, то текст письма такой:
Здравствуйте.
Информирую, закладные в вертикальных монолитных конструкциях отсутствуют.
2. Закладные на 1 этаже.
2.1. Анализируем задание к АИ (вид 212_План 1 этажа (+0.000)_Задание к АИ_Оконечные устройства в МОП) и задание от АИ (а папке входящие) на розетки, выключатели и светильники в МОП - если элементы стоят на монолитной стене, то выполняем следующие пункты.
2.2. Из FM загружаем/обновляем семейства:
- 235_Подрезка СС (ОбщМод_РабПлоск) (далее по тексту "подрезка");
- Короб с соединительными деталями (далее по тексту "трубка").
- NF_Короб. Изгиб (далее по тексту "соединитель").
2.3. Копируем (с детализацией) вид 220_План 1 этажа (+0.000)_Задание к КР_Отверстия и применяем шаблон СС_Задание к КР_Закладные в стене (пример наименования вида - 222_План 1 этажа (+0.000)_Задание к КР_Задание к КР_Закладные в стене). Переходим на созданный вид.
2.4. Активируем рабочий набор 20_Отверстия и закладные детали.
2.5. По заданию от АИ:
- размещаем подрезку 100х150х70 по центру розеток на высоте 400 мм (см. памятку) относительно центра и у.ч.п.;
- размещаем подрезку 100х100х70 по краю нижних подрезок под монолитной плитой (под потолком)
- между подрезками размещаем трубку (CN_Труба. Гладкая. ПНД) d=25мм
2.6. АПо заданию к АИ:
- размещаем подрезку 100х100х70 по центру прибора;
- размещаем подрезку 100х100х70 мм под монолитной плитой (под потолком) по центру нижней подрезки;
- между подрезками размещаем короб (труба) CN_Труба. Гладкая. ПНД d=25мм
2.7. Ставим размеры относительно подрезки и архитектурной оси;
2.8. На подрезки ставим марки TG-GM_Подрезка (Маркировка/РазмерОтметка);
2.9. На все подрезки и трубы применяем плагин PIKTools Параметризация (1.ИОС→1.1) и PIKTools Склеить параметры..
2.10. Проверяем заполненность параметров по следующим таблицам:
- ПРОВЕРКА__Подрезки и коробки КУ_Гориз конструкции и нетиповые узлы верт;
- ПРОВЕРКА_Трубки_Гориз конструкции и нетиповые узлы верт.
Если таких таблиц нет в проекте, то копируем из шаблона PIK_SS_КК_РЕН.
На трубках проверяем значение параметра Рзм.Длина (должно биться с параметром Длина).
Если такого параметра нет на трубках, то копируем из шаблона PIK_SS_КК_РЕН таблицу Параметры.
2.11. Проверяем заполнение следующих параметров:
- BS_Обозначение - ГОСТ 18599-2001 (трубки)
- PIC_Наименование_по ГОСТ - Труба ПНД Гладкая ⌀25х4,2 (трубки, соединители)
- PIC_Наименование_по ГОСТ - Ниша .... (подрезки)
- Марка.Связь - ⌀25х4,2 (трубки)
- Марка.Связь - Нс5, Нс10 (подрезки)
- Марка.СвязьЧисло - 1 (коробки)
- BS_Марка - СС (подрезки)
2.12. Подрезки и трубы собираем в группу (пример наименования 0292-Р-ЖД-3-СС-КК_Закладные КР_LV.110_С1_гггг.мм.дд);
2.13. Выгружаем dwg файл (пример наименования файла 0292-Р-ЖД-3-СС-КК_Закладные КР на 1 этаже_2023.02.16) и группу rvt (при помощи плагина вставка отверстий) в папку исходящие (пример наименования папки 2023.02.16 (К3 Задание к КР, закладные на 1 этажа, v.1));
2.14. Повторяем п.1.18.
(пример письма)
Тема письма: 0292 Алтуфьевское 51-53 К3. Задание к КР от СС. Закладные в стене 1 этажа
Здравствуйте.
Выдается задание на стадию Р.
0292 Алтуфьевское 51-53 К3. Задание к КР от СС. Закладные в стене 1 этажа. Версия 1
В задании присутствуют закладные под приборы системы ПС и розетки для вендинговых аппаратов
Название видов в Revit:
1.15. Подрезки и трубки собираем в группу для каждой секции отдельно (пример наименования 0292-Р-ЖД-2-СС-КК_Закладные КР_LV.010_С1_гггг.мм.дд);
1.16. Выгружаем dwg файл (пример наименования 0292-Р-ЖД-2-СС-ККЗ_Закладные КР на подземном этаже_2022.12.09) и группу rvt (при помощи плагина PIKTools Вставка отверстий (Экспорт групп)) в папку исходящие (пример наименования 2022-12-09 Задание к КР, закладные на подземном этаже, v.1).
1.17. Открывает dwg и блокируем слои с осями, архитектурой и марками помещений (поможет при дальнейшем согласовании альбомов АР).
1.18. Опираясь на таблицу ответственных отправляем файлы заданием к КР. В адресаты ставим ГС КР и ведущих специалистов (если таковы известны). В копию ставим ГС АР, ГС ЭОМ, ГС ОВ, ГС ВК, ГС СС, ГС АиД и ведущих специалистов (если таковы известны).
(пример письма)
Тема письма: 0356 Михайлова 15. Задание к КР от СС. Закладные в стене подземного этажа
Здравствуйте.
Выдается задание на стадию Р.
0356 Михайлова 15. Задание к КР от СС. Закладные в стене подземного этажа. Версия 1.
В задании присутствуют закладные под приборы системы АСДКиУ (ПГУ).
Название видов в Revit:
Ссылка на Revit файл: RSN://vpp-rs19-ren01.main.picompany.ru/0356_Рен_Михайлова, вл. 15, корп. 1, 2/Корпус 00/55_СС/0356-Р-ЖД-00-СС-о.rvt
Прошу взять в работу. В случае отсутствия комментариев или замечаний в течении 5 дней - задание считается согласованным. Все замечания и комментарии оставлять в теме данного письма.
Вложения: группа элементов в формате "rvt", dwg файлы.
Если закладные отсутствуют, то текст письма такой:
Здравствуйте.
Информирую, закладные в вертикальных монолитных конструкциях отсутствуют.
2. Закладные на 1 этаже.
2.1. Анализируем задание к АИ (вид 212_План 1 этажа (+0.000)_Задание к АИ_Оконечные устройства в МОП) и задание от АИ (а папке входящие) на розетки, выключатели и светильники в МОП - если элементы стоят на монолитной стене, то выполняем следующие пункты.
2.2. Из FM загружаем/обновляем семейства:
- 235_Подрезка СС (ОбщМод_РабПлоск) (далее по тексту "подрезка");
- Короб с соединительными деталями (далее по тексту "трубка").
- NF_Короб. Изгиб (далее по тексту "соединитель").
2.3. Копируем (с детализацией) вид 220_План 1 этажа (+0.000)_Задание к КР_Отверстия и применяем шаблон СС_Задание к КР_Закладные в стене (пример наименования вида - 222_План 1 этажа (+0.000)_Задание к КР_Задание к КР_Закладные в стене). Переходим на созданный вид.
2.4. Активируем рабочий набор 20_Отверстия и закладные детали.
2.5. По заданию от АИ:
- размещаем подрезку 100х150х70 по центру розеток на высоте 400 мм (см. памятку) относительно центра и у.ч.п.;
- размещаем подрезку 100х100х70 по краю нижних подрезок под монолитной плитой (под потолком)
- между подрезками размещаем трубку (CN_Труба. Гладкая. ПНД) d=25мм
2.6. АПо заданию к АИ:
- размещаем подрезку 100х100х70 по центру прибора;
- размещаем подрезку 100х100х70 мм под монолитной плитой (под потолком) по центру нижней подрезки;
- между подрезками размещаем короб (труба) CN_Труба. Гладкая. ПНД d=25мм
2.7. Ставим размеры относительно подрезки и архитектурной оси;
2.8. На подрезки ставим марки TG-GM_Подрезка (Маркировка/РазмерОтметка);
2.9. На все подрезки и трубы применяем плагин PIKTools Параметризация (1.ИОС→1.1) и PIKTools Склеить параметры..
2.10. Проверяем заполненность параметров по следующим таблицам:
- ПРОВЕРКА__Подрезки и коробки КУ_Гориз конструкции и нетиповые узлы верт;
- ПРОВЕРКА_Трубки_Гориз конструкции и нетиповые узлы верт.
Если таких таблиц нет в проекте, то копируем из шаблона PIK_SS_КК_РЕН.
На трубках проверяем значение параметра Рзм.Длина (должно биться с параметром Длина).
Если такого параметра нет на трубках, то копируем из шаблона PIK_SS_КК_РЕН таблицу Параметры.
2.11. Проверяем заполнение следующих параметров:
- BS_Обозначение - ГОСТ 18599-2001 (трубки)
- PIC_Наименование_по ГОСТ - Труба ПНД Гладкая ⌀25х4,2 (трубки, соединители)
- PIC_Наименование_по ГОСТ - Ниша .... (подрезки)
- Марка.Связь - ⌀25х4,2 (трубки)
- Марка.Связь - Нс5, Нс10 (подрезки)
- Марка.СвязьЧисло - 1 (коробки)
- BS_Марка - СС (подрезки)
2.12. Подрезки и трубы собираем в группу (пример наименования 0292-Р-ЖД-3-СС-КК_Закладные КР_LV.110_С1_гггг.мм.дд);
2.13. Выгружаем dwg файл (пример наименования файла 0292-Р-ЖД-3-СС-КК_Закладные КР на 1 этаже_2023.02.16) и группу rvt (при помощи плагина вставка отверстий) в папку исходящие (пример наименования папки 2023.02.16 (К3 Задание к КР, закладные на 1 этажа, v.1));
2.14. Повторяем п.1.18.
(пример письма)
Тема письма: 0292 Алтуфьевское 51-53 К3. Задание к КР от СС. Закладные в стене 1 этажа
Здравствуйте.
Выдается задание на стадию Р.
0292 Алтуфьевское 51-53 К3. Задание к КР от СС. Закладные в стене 1 этажа. Версия 1
В задании присутствуют закладные под приборы системы ПС и розетки для вендинговых аппаратов
Название видов в Revit:
Ссылка на Revit файл: RSN://vpp-rs19-ren08.main.picompany.ru/0292_Рен_Алтуфьевское ш., 51-53/Корпус 3/55_СС/0292-Р-ЖД-3-СС-о.rvt
Прошу взять в работу. Все замечания и комментарии оставлять в теме данного письма.
Вложения: группа элементов в формате "rvt", dwg файлы.
Пример задания (по запросу)
Если закладные отсутствуют, то текст письма такой:
Здравствуйте.
Информирую, закладные в вертикальных монолитных конструкциях 1-го этажа отсутствуют.
3. Закладные на типовом этаже.
3.1. Анализируем задание от АИ на розетки в квартирах. В случае выявления радио розеток на монолитной стене внедряем их в модель СС (на рабочем наборе 10_ВСС);
3.2. Открываем вид 212_План 2 этажа (+....)_Задание к АИ_Оконечные устройства в МОП. Анализируем размещение оконечного оборудования, если оно стоит на монолите, то разбиваем группу в которой оно находиться. У семейств, размещенных на монолите (ручные извещатели и ПГУ), активируем параметр MEP_Задание.
3.3. Через диспетчер проекта выделяем все группы оконечных устройств выше второго этажа (те, что были разгрупированные на 2-м этаже) и удаляем.
3.4. Копируем (с детализацией) вид 212_План 2 этажа (+....)_Задание к АИ_Оконечные устройства в МОП и применяем шаблон СС_Задание к КР_Закладные в стене, переименовываем (пример наименования вида - 222_План 2 этажа (+.....)_Задание к КР_Закладные в стене). Переходим на созданный вид.
3.5. Выставляем значение Глубина отделки согласно архитектуре;
Прошу взять в работу. Все замечания и комментарии оставлять в теме данного письма.
Вложения: группа элементов в формате "rvt", dwg файлы.
Пример задания (по запросу)
Если закладные отсутствуют, то текст письма такой:
Здравствуйте.
Информирую, закладные в вертикальных монолитных конструкциях 1-го этажа отсутствуют.
3. Закладные на типовом этаже.
3.1. Анализируем задание от АИ на розетки в квартирах. В случае выявления радио розеток на монолитной стене внедряем их в модель СС (на рабочем наборе 10_ВСС);
3.2. Открываем вид 212_План 2 этажа (+....)_Задание к АИ_Оконечные устройства в МОП. Анализируем размещение оконечного оборудования, если оно стоит на монолите, то разбиваем группу в которой оно находиться. У семейств, размещенных на монолите (ручные извещатели и ПГУ), активируем параметр MEP_Задание.
3.3. Через диспетчер проекта выделяем все группы оконечных устройств выше второго этажа (те, что были разгрупированные на 2-м этаже) и удаляем.
3.4. Копируем (с детализацией) вид 212_План 2 этажа (+....)_Задание к АИ_Оконечные устройства в МОП и применяем шаблон СС_Задание к КР_Закладные в стене, переименовываем (пример наименования вида - 222_План 2 этажа (+.....)_Задание к КР_Закладные в стене). Переходим на созданный вид.
3.5. Выставляем значение Глубина отделки согласно архитектуре;
3.6. Согласно размещению семейств в пространстве геометрии активируем необходимый параметр УГО_Сверху/Снизу и пр.
3.7. Ставим размеры относительно оси прибора и архитектурной оси;
3.8. Выделяем все семейства и применяем плагин Склеить параметры.
3.9. Открываем лист 03 - ПРОВЕРКА_Параметры для КР и проверяем работу плагина по таблице ПРОВЕРКА_материалы для КР. Если такого листа нет в проекте, то копируем из шаблона PIK_SS_КК_РЕН при помощи плагина ModPlus Копировать листы в документы.
Коробка установочная КУ1301 (без крюка):
Мтрл.Название - Коробка установочная КУ1301 (без крюка);
О_Материал - 0;
Мтрл.КоэфРасхода -1;
О_Материал обозначение - ГОСТ IEC 60670-1-2016;
О_Единицы измерения - шт.
Пенополистирол ППС35 (плотность 35 кг/м3) - 50мм
Мтрл.Название - Пенополистирол ППС35 (плотность 35 кг/м3) - 50мм
О_Материал - 3;
Мтрл.КоэфРасхода -1;
О_Материал обозначение - ГОСТ 15588-2014;
О_Единицы измерения - м³.
3.7. Ставим размеры относительно оси прибора и архитектурной оси;
3.8. Выделяем все семейства и применяем плагин Склеить параметры.
3.9. Открываем лист 03 - ПРОВЕРКА_Параметры для КР и проверяем работу плагина по таблице ПРОВЕРКА_материалы для КР. Если такого листа нет в проекте, то копируем из шаблона PIK_SS_КК_РЕН при помощи плагина ModPlus Копировать листы в документы.
Коробка установочная КУ1301 (без крюка):
Мтрл.Название - Коробка установочная КУ1301 (без крюка);
О_Материал - 0;
Мтрл.КоэфРасхода -1;
О_Материал обозначение - ГОСТ IEC 60670-1-2016;
О_Единицы измерения - шт.
Пенополистирол ППС35 (плотность 35 кг/м3) - 50мм
Мтрл.Название - Пенополистирол ППС35 (плотность 35 кг/м3) - 50мм
О_Материал - 3;
Мтрл.КоэфРасхода -1;
О_Материал обозначение - ГОСТ 15588-2014;
О_Единицы измерения - м³.
3.10. Активируем рабочий набор 10_СПА, выбираем все семейства раздела СПА на монолите и собираем в группу для каждой секции отдельно (пример наименования 0323-Р-ЖД-3-СС-СПА_Устройства на стене КР_LV.510_С1_2023.02.20. Все остальные семейства раздела ПС собираем в группу СС_СПА_Оконечное оборудование.
3.11. Активируем рабочий набор 10_АСДКиУ, выбираем все семейства раздела АСДКиУ на монолите и собираем в группу (пример наименования 0323-Р-ЖД-3-СС-АСДКиУ_Устройства на стене КР_LV.510_С1_2023.02.20). Все остальные семейства раздела АСДКиУ собираем в группу СС_АСДКиУ_Оконечное оборудование.
3.12. Активируем рабочий набор 10_ВСС, выбираем все семейства DD_УППВ5_Розетка FM и собираем в группу (пример наименования ...-Р-ЖД-...-СС-ВСС_Устройства на стене КР_LV.510_гггг.мм.дд).
3.13. Выгружаем dwg файл (пример наименования - 0350-Р-ЖД-14-СС-о_Закладные КР на типовом этаже (+4.850)_2023.11.29) и группу rvt (при помощи плагина PIKTools Вставка отверстий (Экспорт групп)) в папку исходящие (пример наименования папки 2023-02-22 Задание к КР, закладные на типовом этаже, v.1).
3.14. Все группы копируем на типовые уровни.
3.15. Повторяем п.1.18.
(пример письма)
Тема письма: 0292 Алтуфьевское 51-53 К3. Задание к КР от СС. Закладные в стене типового этажа
Здравствуйте.
Выдается задание на стадию Р.
0292 Алтуфьевское 51-53 К3. Задание к КР от СС. Закладные в стене типового этажа. Версия 1.
Типизация заданий следующая:
- для 2-22 этажа включительно (С1с1);
- для 2-17 этажа включительно (С1с2).
В задании присутствуют закладные под приборы системы СПА и АСДКиУ.
Название видов в Revit:
3.11. Активируем рабочий набор 10_АСДКиУ, выбираем все семейства раздела АСДКиУ на монолите и собираем в группу (пример наименования 0323-Р-ЖД-3-СС-АСДКиУ_Устройства на стене КР_LV.510_С1_2023.02.20). Все остальные семейства раздела АСДКиУ собираем в группу СС_АСДКиУ_Оконечное оборудование.
3.12. Активируем рабочий набор 10_ВСС, выбираем все семейства DD_УППВ5_Розетка FM и собираем в группу (пример наименования ...-Р-ЖД-...-СС-ВСС_Устройства на стене КР_LV.510_гггг.мм.дд).
3.13. Выгружаем dwg файл (пример наименования - 0350-Р-ЖД-14-СС-о_Закладные КР на типовом этаже (+4.850)_2023.11.29) и группу rvt (при помощи плагина PIKTools Вставка отверстий (Экспорт групп)) в папку исходящие (пример наименования папки 2023-02-22 Задание к КР, закладные на типовом этаже, v.1).
3.14. Все группы копируем на типовые уровни.
3.15. Повторяем п.1.18.
(пример письма)
Тема письма: 0292 Алтуфьевское 51-53 К3. Задание к КР от СС. Закладные в стене типового этажа
Здравствуйте.
Выдается задание на стадию Р.
0292 Алтуфьевское 51-53 К3. Задание к КР от СС. Закладные в стене типового этажа. Версия 1.
Типизация заданий следующая:
- для 2-22 этажа включительно (С1с1);
- для 2-17 этажа включительно (С1с2).
В задании присутствуют закладные под приборы системы СПА и АСДКиУ.
Название видов в Revit:
Ссылка на Revit файл: RSN://vpp-rs19-ren08.main.picompany.ru/0292_Рен_Алтуфьевское ш., 51-53/Корпус 3/55_СС/0292-Р-ЖД-3-СС-о.rvt
Прошу взять в работу. Все замечания и комментарии оставлять в теме данного письма. В случае отсутствия комментариев в течении 5 дней - задание считается согласованным.
Вложения: группа элементов в формате "rvt", dwg файлы.
Если закладные отсутствуют, то текст письма такой:
Здравствуйте.
Информирую, закладные в монолитных конструкциях 2-25 этажа отсутствуют.
Прошу взять в работу. Все замечания и комментарии оставлять в теме данного письма. В случае отсутствия комментариев в течении 5 дней - задание считается согласованным.
Вложения: группа элементов в формате "rvt", dwg файлы.
Если закладные отсутствуют, то текст письма такой:
Здравствуйте.
Информирую, закладные в монолитных конструкциях 2-25 этажа отсутствуют.
