Стадия Р. Алгоритм формирования задание к КР на закладные в плите перекрытия
Данный алгоритм применять только после прочтения следующих инструкций:
- Передача задания на закладные СС-КР (реновация);
- Задания на подрезки, ПНД-трубки и распределительные коробки. Реновация;
- Типовой альбом. Шкаф пакеты ШП1-ШП6.
1. Если во входящих нет задания на шкаф-пакеты (далее по тексту ШП), то через письмо делаем запрос у АР. В копию ставим зам. рук. АР, ГС ЭОМ, ГС ОВ, ГС ВК, ГС КР, ГС СС, ГС АиД, куратора, зам. рук. СС, руководителя СС и ведущих специалистов (если таковы известны). Данное задание требуется для фиксации расположения ШП. В письме указываем крайний срок выдачи задания, считается по следующей формуле: выдача задания на типовой этаж + 2 дня на увязку с ЭОМ + N день (N - день* количество секций)
(пример письма)
Тема письма: 0292 Алтуфьевское 51-53 К2. Задание от АР. Шкаф-пакеты
Здравствуйте.
Просьба выдать заданием размещение шкаф-пакетов с указанием принадлежности СС/ЭОМ. Срок выдачи - не позднее 30.09.2024.
2. Запрашиваем через письмо задание от СПА (ГС АиД) на расположение тепловых извещателей. В копию ставим ГС СС, зам. рук. и куратора (см. таблицу Список ответственных по объектам реновации и гор заказа). В письме указываем минимальный срок выдачи задания согласно графику (за 5 дней до выдачи задания к КР, см. таблицу ИОС ориентировочные сроки по РД).
(пример письма)
Тема письма: 0399 Одесская 4-6 (зона 1.1). Задание от СПА к ККЗ. Извещатели в квартирах
Здравствуйте.
Прошу выдать задание на размещение тепловых извещателей в квартирах.
Срок получения задания не позднее 12.08.2022
3. Из FM загружаем/обновляем следующие семейства (ВСЕГДА, даже если они присутствуют в модели):
- 235_Подрезка СС (ОбщМод_РабПлоск) (150х150х150 мм (ВхШхГ)), подрезка в ПП (далее по тексту "подрезка");
- 235_Рен_Трубка ПНД (ОбщМод_Линия) (далее по тексту "трубка");
- 235_Коробка установочная КУ1301 для установки в перекрытие (далее по тексту "коробка");
- NF_Короб. Изгиб (далее по тексту "соединитель").
Проверяем, чтобы не было семейств/типоразмеров с добавленной цифрой (например NF_Короб. Изгиб1)!
4. Формирование закладных на 2 этаже.
4.1. Копируем рабочий вид 100_План 2 этажа (+..) и применяем шаблон СС_Задание к КР_Закладные в ПП (пример наименования вида - 221_План 2 этажа_Задание к КР_Закладные в ПП +n), где n - это отметка уровня 3-го этажа.
4.2. Чтобы видеть закладные, на виде увеличиваем секущий диапазон на 150мм верх по оси Z относительно нижней отметки плиты покрытия (потолок).
4.3. Активируем рабочий набор 20_Отверстия и закладные детали;
4.4. В шаблоне вида активируем видимость рабочего набора 00_Связи ЭОМ - необходимо видеть закладные ЭОМ. Проверяем наличие ссылки ...-Р-ЖД-...-ЭОМ-КВ.rvt

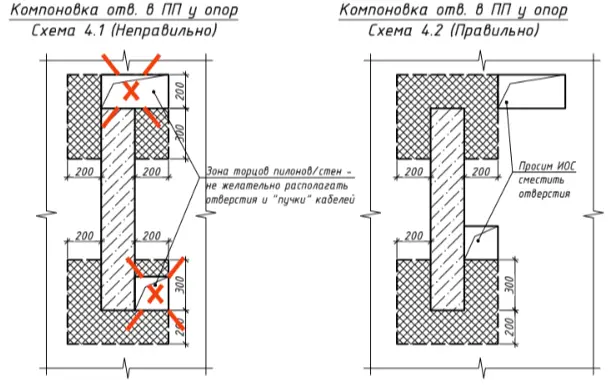

4.5. Размещаем подрезку 150х150х150 в правой части ШП и у кромки внешней части стены в МОП, избегая зон установки каркасов/опор (см. изображение).
Данный алгоритм применять только после прочтения следующих инструкций:
- Передача задания на закладные СС-КР (реновация);
- Задания на подрезки, ПНД-трубки и распределительные коробки. Реновация;
- Типовой альбом. Шкаф пакеты ШП1-ШП6.
1. Если во входящих нет задания на шкаф-пакеты (далее по тексту ШП), то через письмо делаем запрос у АР. В копию ставим зам. рук. АР, ГС ЭОМ, ГС ОВ, ГС ВК, ГС КР, ГС СС, ГС АиД, куратора, зам. рук. СС, руководителя СС и ведущих специалистов (если таковы известны). Данное задание требуется для фиксации расположения ШП. В письме указываем крайний срок выдачи задания, считается по следующей формуле: выдача задания на типовой этаж + 2 дня на увязку с ЭОМ + N день (N - день* количество секций)
(пример письма)
Тема письма: 0292 Алтуфьевское 51-53 К2. Задание от АР. Шкаф-пакеты
Здравствуйте.
Просьба выдать заданием размещение шкаф-пакетов с указанием принадлежности СС/ЭОМ. Срок выдачи - не позднее 30.09.2024.
2. Запрашиваем через письмо задание от СПА (ГС АиД) на расположение тепловых извещателей. В копию ставим ГС СС, зам. рук. и куратора (см. таблицу Список ответственных по объектам реновации и гор заказа). В письме указываем минимальный срок выдачи задания согласно графику (за 5 дней до выдачи задания к КР, см. таблицу ИОС ориентировочные сроки по РД).
(пример письма)
Тема письма: 0399 Одесская 4-6 (зона 1.1). Задание от СПА к ККЗ. Извещатели в квартирах
Здравствуйте.
Прошу выдать задание на размещение тепловых извещателей в квартирах.
Срок получения задания не позднее 12.08.2022
3. Из FM загружаем/обновляем следующие семейства (ВСЕГДА, даже если они присутствуют в модели):
- 235_Подрезка СС (ОбщМод_РабПлоск) (150х150х150 мм (ВхШхГ)), подрезка в ПП (далее по тексту "подрезка");
- 235_Рен_Трубка ПНД (ОбщМод_Линия) (далее по тексту "трубка");
- 235_Коробка установочная КУ1301 для установки в перекрытие (далее по тексту "коробка");
- NF_Короб. Изгиб (далее по тексту "соединитель").
Проверяем, чтобы не было семейств/типоразмеров с добавленной цифрой (например NF_Короб. Изгиб1)!
4. Формирование закладных на 2 этаже.
4.1. Копируем рабочий вид 100_План 2 этажа (+..) и применяем шаблон СС_Задание к КР_Закладные в ПП (пример наименования вида - 221_План 2 этажа_Задание к КР_Закладные в ПП +n), где n - это отметка уровня 3-го этажа.
4.2. Чтобы видеть закладные, на виде увеличиваем секущий диапазон на 150мм верх по оси Z относительно нижней отметки плиты покрытия (потолок).
4.3. Активируем рабочий набор 20_Отверстия и закладные детали;
4.4. В шаблоне вида активируем видимость рабочего набора 00_Связи ЭОМ - необходимо видеть закладные ЭОМ. Проверяем наличие ссылки ...-Р-ЖД-...-ЭОМ-КВ.rvt
4.5. Размещаем подрезку 150х150х150 в правой части ШП и у кромки внешней части стены в МОП, избегая зон установки каркасов/опор (см. изображение).

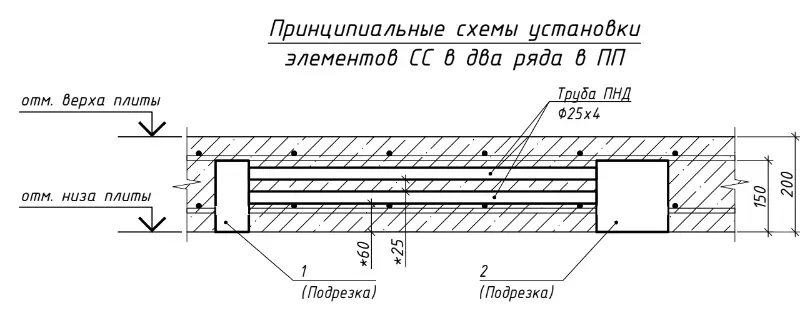

4.6. Соединяем подрезки трубкой ø 25мм в два ряда по 3 штуки на высоте 73 и 123мм относительно оси трубы и низа плиты. Расстояние между осями труб по горизонтали - 50мм, избегая мест расположения светильников (памятка по вводу в квартиру).
4.7. Активируем рабочий наборе 00_Связи DWG и через диспетчер связей подгружаем dwg файл с размещение тепловых извещателей, выравниваем по осям.
4.8. Активируем рабочий набор 20_Отверстия и закладные детали и размещаем коробки под перекрытием в квартирах, опираясь на расположение тепловых извещателей подложки dwg. Удаляем dwg подложку.
4.9. Размещаем коробку под перекрытием в МОП, избегая центра проема входной двери (у ЭОМ в этом месте закладные под звонок).
4.8. Активируем рабочий набор 20_Отверстия и закладные детали и размещаем коробки под перекрытием в квартирах, опираясь на расположение тепловых извещателей подложки dwg. Удаляем dwg подложку.
4.9. Размещаем коробку под перекрытием в МОП, избегая центра проема входной двери (у ЭОМ в этом месте закладные под звонок).

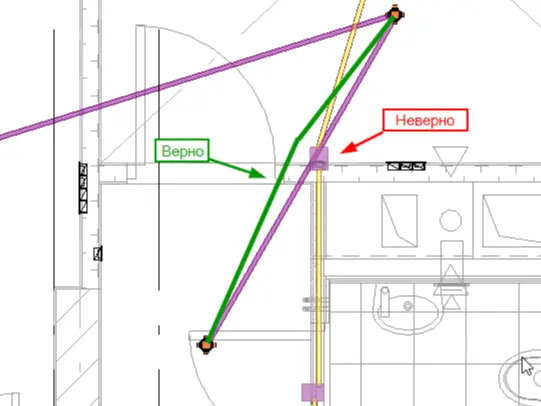

4.10. Соединяем коробки трубкой ø 25мм на высоте 2850 избегая следующего:
- мест расположения светильников;

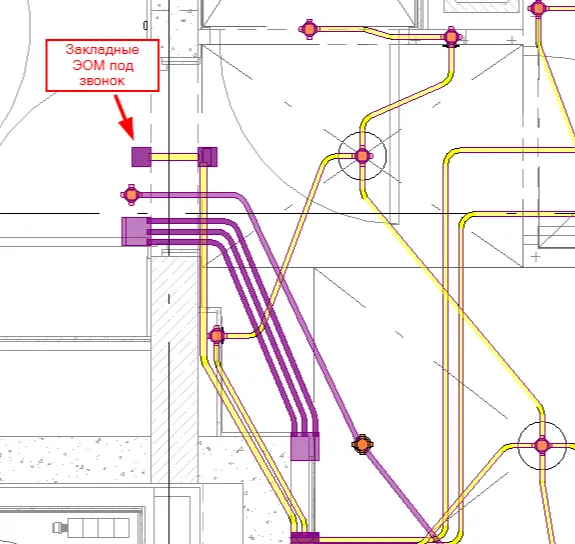

- мест размещения подрезок ЭОМ;
- мест расположения светильников;
- мест размещения подрезок ЭОМ;
- мест расположения стояков смежных сетей.

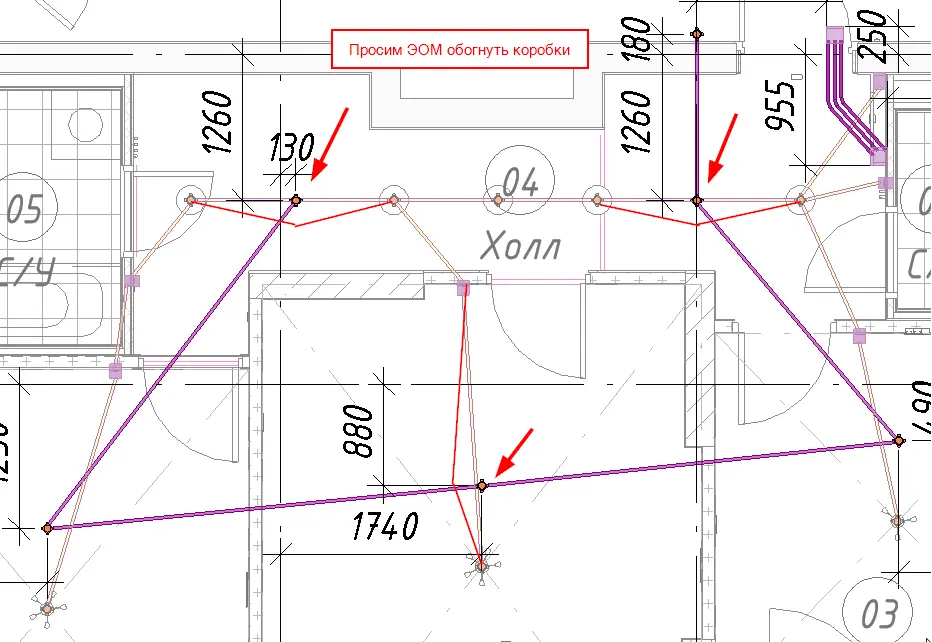

Если замечаем размещение трубок ЭОМ в местах размещения коробок под тепловые извещатели, то просим убрать.
Если замечаем размещение трубок ЭОМ в местах размещения коробок под тепловые извещатели, то просим убрать.
4.11. Размещаем размеры с привязкой:
- по осям архитектуры и сторонам подрезки;
- по осям архитектуры и центрам коробок.
4.12. Заходим в FM и делаем проверку
- по осям архитектуры и сторонам подрезки;
- по осям архитектуры и центрам коробок.
4.12. Заходим в FM и делаем проверку

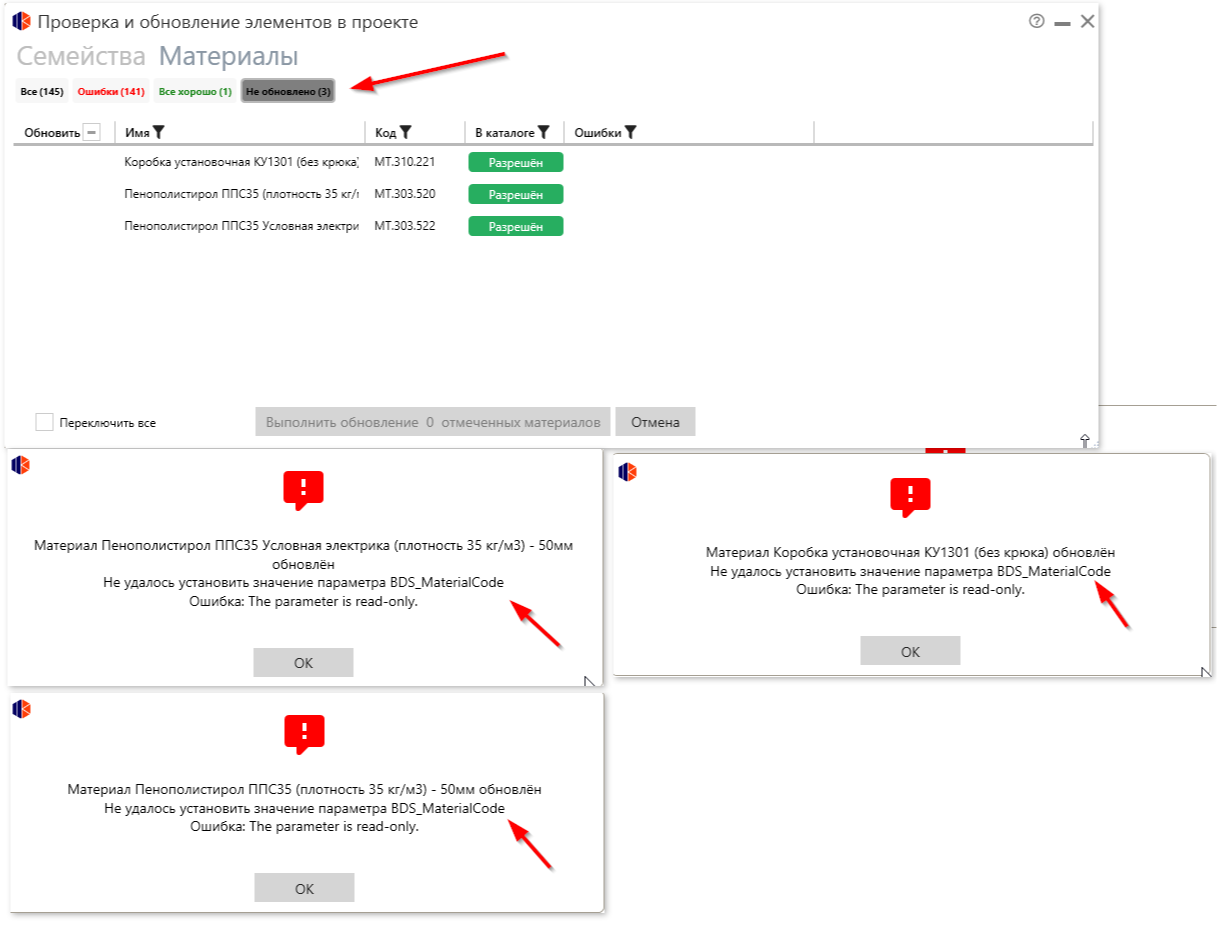

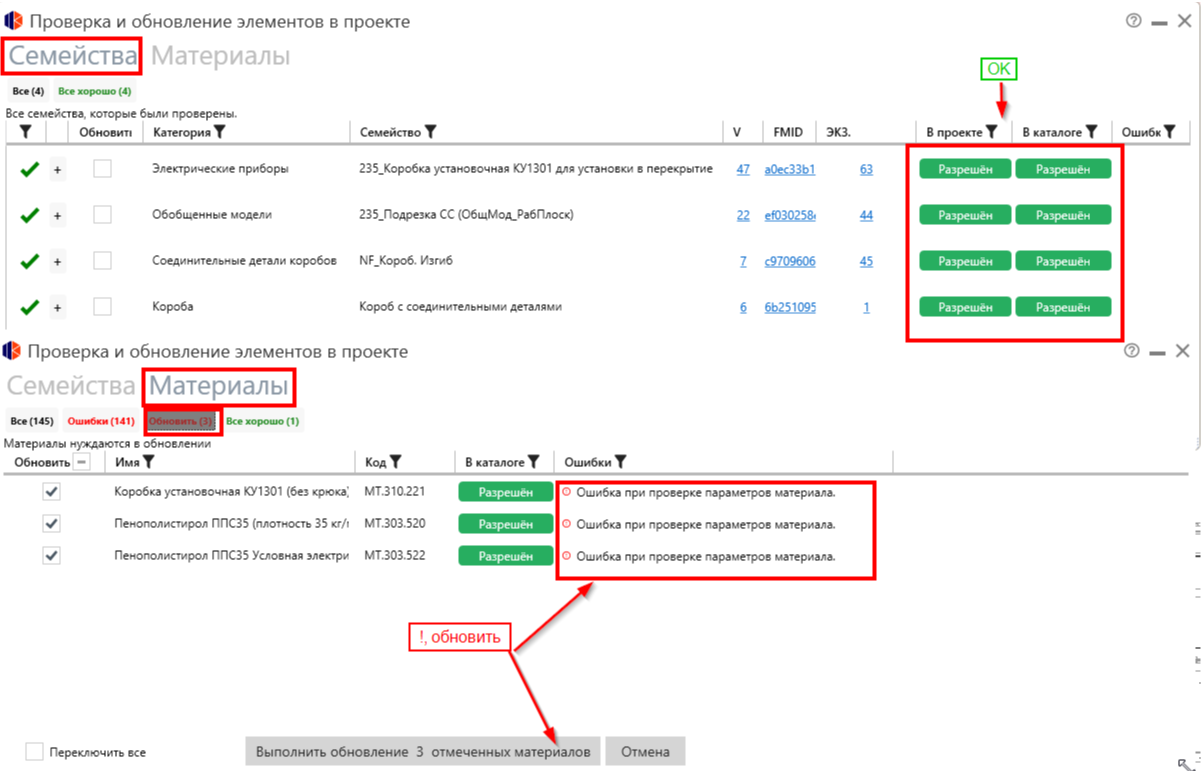

Если после обновления получаем такие предупреждения, то при помощи плагина PIKTools Диспетчер параметров удалям из модели все параметры BDS, указанные в сигнализирующих окнах.
Обновляем до тех пор, пока материалы не будут в категории Все хорошо.
4.13. На все элементы применяем плагин PIKTools Склеить параметры (ДО ФОРМИРОВАНИЯ ГРУПП!)
4.14. На все элементы применяем плагин PIKTools Параметризация (вкладка 3.КР → 3.1 Задать параметры отверстий) (ДО ФОРМИРОВАНИЯ ГРУПП!)

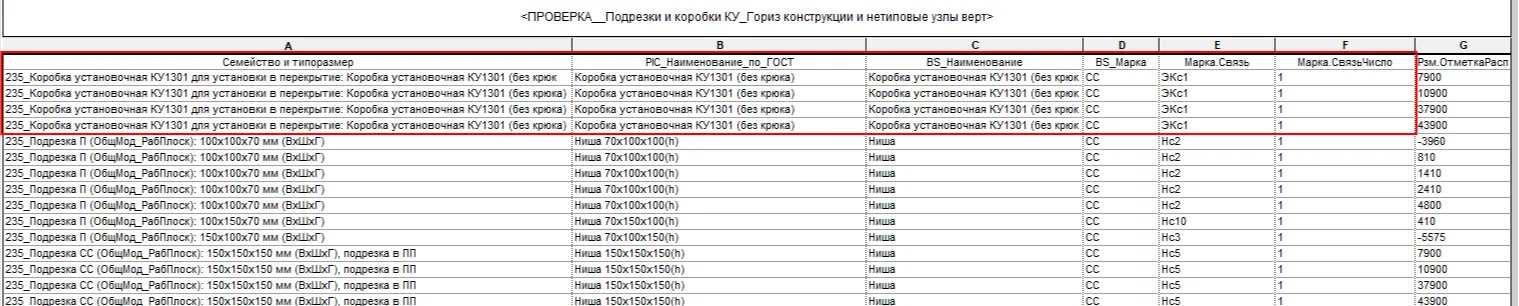

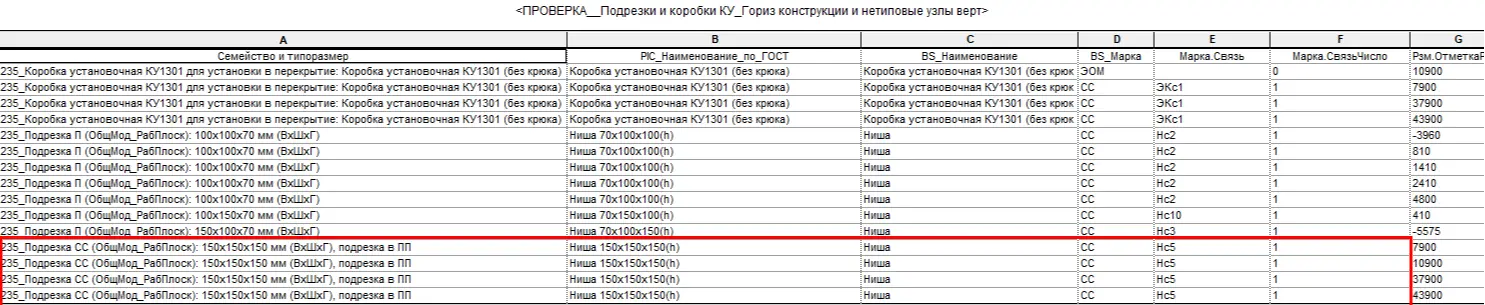

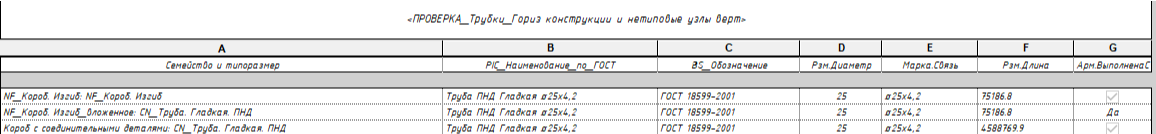

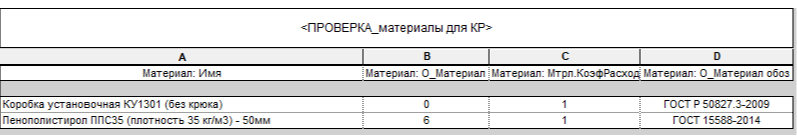

4.15. Проверяем заполненность параметров по следующим таблицам:
- ПРОВЕРКА__Подрезки и коробки КУ_Гориз конструкции и нетиповые узлы верт;
- ПРОВЕРКА_Трубки_Гориз конструкции и нетиповые узлы верт;
- ПРОВЕРКА_материалы для КР.
Если таких таблиц нет в проекте, то копируем из шаблона PIK_SS_КК_РЕН. На трубках проверяем значение параметра Рзм.Длина. Если такого параметра нет на трубках, то копируем из шаблона PIK_SS_КК_РЕН таблицу Параметры.
4.16. Значения параметров в таблице таковы:
Подрезки
PIC_Наименование_по ГОСТ - Ниша 150х150х150(h)
Марка.Связь - Нс1
Марка.СвязьЧисло - 1
BS_Марка - СС
Коробки
Марка.СвязьЧисло - 1
Марка.Связь - ЭКс1
BS_Марка - СС
Марка.СвязьЧисло - 1
Марка.Связь - ЭКс1
BS_Марка - СС
Трубки
BS_Обозначение - ГОСТ 18599-2001
PIC_Наименование_по ГОСТ - Труба ПНД Гладкая ⌀25х4,2
Марка.Связь - ⌀25х4,2
Соединители
BS_Обозначение - ГОСТ 18599-2001
PIC_Наименование_по ГОСТ - Труба ПНД Гладкая ⌀25х4,2
Рзм.Длина - число (не должно быть пустым)
Рзм. Диаметр - 25
BS_Обозначение - ГОСТ 18599-2001
PIC_Наименование_по ГОСТ - Труба ПНД Гладкая ⌀25х4,2
Марка.Связь - ⌀25х4,2
Соединители
BS_Обозначение - ГОСТ 18599-2001
PIC_Наименование_по ГОСТ - Труба ПНД Гладкая ⌀25х4,2
Рзм.Длина - число (не должно быть пустым)
Рзм. Диаметр - 25
Материалы
Материал: О_Материал тип подсчета - допустимые значения: 0,3,6
Материал: Мтрл.КоэфРасхода - 1
Материал: О_Материал обозначение - ГОСТ IEC 60670-1-2016 для коробок КУ, ГОСТ 15588-2014"= для пенополистирола.
Материал: О_Материал тип подсчета - допустимые значения: 0,3,6
Материал: Мтрл.КоэфРасхода - 1
Материал: О_Материал обозначение - ГОСТ IEC 60670-1-2016 для коробок КУ, ГОСТ 15588-2014"= для пенополистирола.
В случае отсутствия заполненных параметров - пишем заявку в BIM
4.17. Формируем группу (на каждую секцию) и копируем на каждый типовой этаж (пример наименования группы - 0298-Р-ЖД-3-СС-ККЗ_Закладные КР в ПП +8.100_2022.08.03).

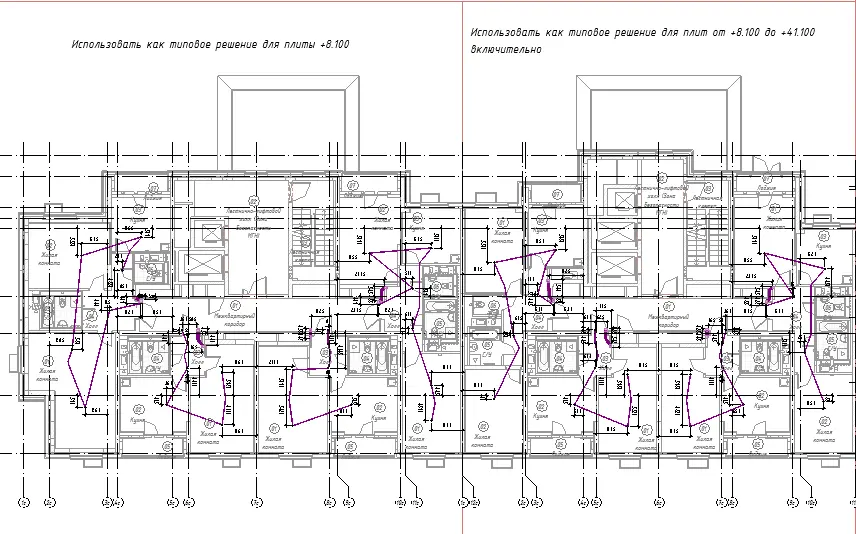

4.18. Если вид являются типовым для 2-х и более этажей, то делаем текстовое оповещение "Использовать как типовое решение для плит от +.... до +..... включительно".
4.17. Формируем группу (на каждую секцию) и копируем на каждый типовой этаж (пример наименования группы - 0298-Р-ЖД-3-СС-ККЗ_Закладные КР в ПП +8.100_2022.08.03).
4.18. Если вид являются типовым для 2-х и более этажей, то делаем текстовое оповещение "Использовать как типовое решение для плит от +.... до +..... включительно".
4.19. Выгружаем dwg файл (пример наименования файла 0292-Р-ЖД-1-СС-ККЗ_Закладные КР в ПП +8.100...+11.000_2023.02.03) и группу rvt с передачей координат в папку исходящие (пример наименования папки 2023-10-05 Задание к КР, закладные в ПП, v.1).
4.20. Открываем dwg и блокируем слои с осями, архитектурой и марками помещений (поможет при дальнейшем согласовании альбомов АР).
5. Формируем закладные на n-м этаже:
- проделываем все операции п.4 для этажа, имеющего отличия от предыдущего.
6. Формируем закладные на предпоследнем этаже:
- проделываем все операции п.4, но для транзита МОП-ШП добавляем 7-ю трубу (управления отключением вентиляции в части раздела ПС) на высоте 123 мм.
7. В случае изменений в части расположения ШП или комментариев от смежных сетей, задания переделываются.
7.1. Переходим на вид, в котором необходимо выполнить изменения.
7.2. Выделяем нужную группу закладных. Через выбрать все элементы выделяем все группы в модели. Зажимая Shift cнимаем выделение группы на текущем виде и жмем Delete.
7.3. Проводим разгруппировку и корректировку, повторяем операции пункта 4.
8. Отправляем файлы заданием к КР. В адресаты ставим ГС КР и ведущих специалистов (если таковы известны). В копию ставим ГС АР, ГС ЭОМ, ГС ОВ, ГС ВК, ГС СС, ГС АиД, ГИПа и ведущих специалистов (если таковы известны)
(пример письма)
Тема письма: 0342 Алтуфьевское 4-5. Задание к КР от СС. Закладные в плите
Здравствуйте.
Выдается задание на стадию Р.
0342 Алтуфьевское 4-5. Задание к КР от СС. Закладные в плите. Версия 1.
Типизация заданий следующая:
- для плиты от +8.100 до +11.100 включительно;
- для плиты +14.100;
- для плиты от +17.100 до +29.100 включительно;
- для плиты от +32.100 до +47.100 включительно;
- для плиты от +50.100 до +56.100 включительно;
- для плиты от +59.100 до +74.100 включительно;
- для плиты от +77.100 до +80.100 включительно;
- для плиты от +83.100 до +86.100 включительно.
Название видов в Revit:
Ссылка на файл: RSN://vpp-rs19-ren04.main.picompany.ru/0342_Рен_Алтуфьевский р-н, мкр. 4-5/Корпус 2.1/55_СС/0342-Р-ЖД-2.1-СС-о.rvt
Прошу взять в работу. Все замечания и комментарии оставлять в теме данного письма. В случае отсутствия комментариев в течении 5 дней - задание считается согласованным.
Вложения: группа элементов в формате "rvt", dwg файлы.
4.20. Открываем dwg и блокируем слои с осями, архитектурой и марками помещений (поможет при дальнейшем согласовании альбомов АР).
5. Формируем закладные на n-м этаже:
- проделываем все операции п.4 для этажа, имеющего отличия от предыдущего.
6. Формируем закладные на предпоследнем этаже:
- проделываем все операции п.4, но для транзита МОП-ШП добавляем 7-ю трубу (управления отключением вентиляции в части раздела ПС) на высоте 123 мм.
7. В случае изменений в части расположения ШП или комментариев от смежных сетей, задания переделываются.
7.1. Переходим на вид, в котором необходимо выполнить изменения.
7.2. Выделяем нужную группу закладных. Через выбрать все элементы выделяем все группы в модели. Зажимая Shift cнимаем выделение группы на текущем виде и жмем Delete.
7.3. Проводим разгруппировку и корректировку, повторяем операции пункта 4.
8. Отправляем файлы заданием к КР. В адресаты ставим ГС КР и ведущих специалистов (если таковы известны). В копию ставим ГС АР, ГС ЭОМ, ГС ОВ, ГС ВК, ГС СС, ГС АиД, ГИПа и ведущих специалистов (если таковы известны)
(пример письма)
Тема письма: 0342 Алтуфьевское 4-5. Задание к КР от СС. Закладные в плите
Здравствуйте.
Выдается задание на стадию Р.
0342 Алтуфьевское 4-5. Задание к КР от СС. Закладные в плите. Версия 1.
Типизация заданий следующая:
- для плиты от +8.100 до +11.100 включительно;
- для плиты +14.100;
- для плиты от +17.100 до +29.100 включительно;
- для плиты от +32.100 до +47.100 включительно;
- для плиты от +50.100 до +56.100 включительно;
- для плиты от +59.100 до +74.100 включительно;
- для плиты от +77.100 до +80.100 включительно;
- для плиты от +83.100 до +86.100 включительно.
Название видов в Revit:
Ссылка на файл: RSN://vpp-rs19-ren04.main.picompany.ru/0342_Рен_Алтуфьевский р-н, мкр. 4-5/Корпус 2.1/55_СС/0342-Р-ЖД-2.1-СС-о.rvt
Прошу взять в работу. Все замечания и комментарии оставлять в теме данного письма. В случае отсутствия комментариев в течении 5 дней - задание считается согласованным.
Вложения: группа элементов в формате "rvt", dwg файлы.
