Стадия Р. Алгоритм формирования листов авторского надзора
Данный алгоритм применять только после прочтения следующей информации:
1. Регламент о порядке выпуска изменений, ТР и РД;
2. Регламент работы с "Журнал авторского надзора ДР_реестр листов".
1. В модели выполняем необходимую корректировку.
2. Любым способом дублируем листы, на которых отражена эта корректировка (со всем, кроме видов)
3. На листах формируем примечание с перечислением изменений (красным текстом, дабы не путать с имеющимся) и облаками показываем изменения (Аннотации→Пометочное облако). Меняем длину дуги пометочного облака на 4 (Вид→Изменения→Длина дуги).
5. На листе меняем следующие параметры:
Орг.КомплектЧертежей - ...ТР... (пример ККЗ.ТР.2)
Подгруппа вида - ... (ТР...) (пример ККЗ (ТР3))
6. Копируем типоразмер листа СС_КК_Стадия Р, переименовываем в СС_КК_Стадия Р (АН). В свойствах типа меняем значение параметра Стадия на АН. Применяем созданный типоразмер к необходимым листам.
7. Переходим в журнал авторского надзора (далее ЖАН), во вкладке список ищем необходимый объект.
Данный алгоритм применять только после прочтения следующей информации:
1. Регламент о порядке выпуска изменений, ТР и РД;
2. Регламент работы с "Журнал авторского надзора ДР_реестр листов".
1. В модели выполняем необходимую корректировку.
2. Любым способом дублируем листы, на которых отражена эта корректировка (со всем, кроме видов)
3. На листах формируем примечание с перечислением изменений (красным текстом, дабы не путать с имеющимся) и облаками показываем изменения (Аннотации→Пометочное облако). Меняем длину дуги пометочного облака на 4 (Вид→Изменения→Длина дуги).
5. На листе меняем следующие параметры:
Орг.КомплектЧертежей - ...ТР... (пример ККЗ.ТР.2)
Подгруппа вида - ... (ТР...) (пример ККЗ (ТР3))
6. Копируем типоразмер листа СС_КК_Стадия Р, переименовываем в СС_КК_Стадия Р (АН). В свойствах типа меняем значение параметра Стадия на АН. Применяем созданный типоразмер к необходимым листам.
7. Переходим в журнал авторского надзора (далее ЖАН), во вкладке список ищем необходимый объект.

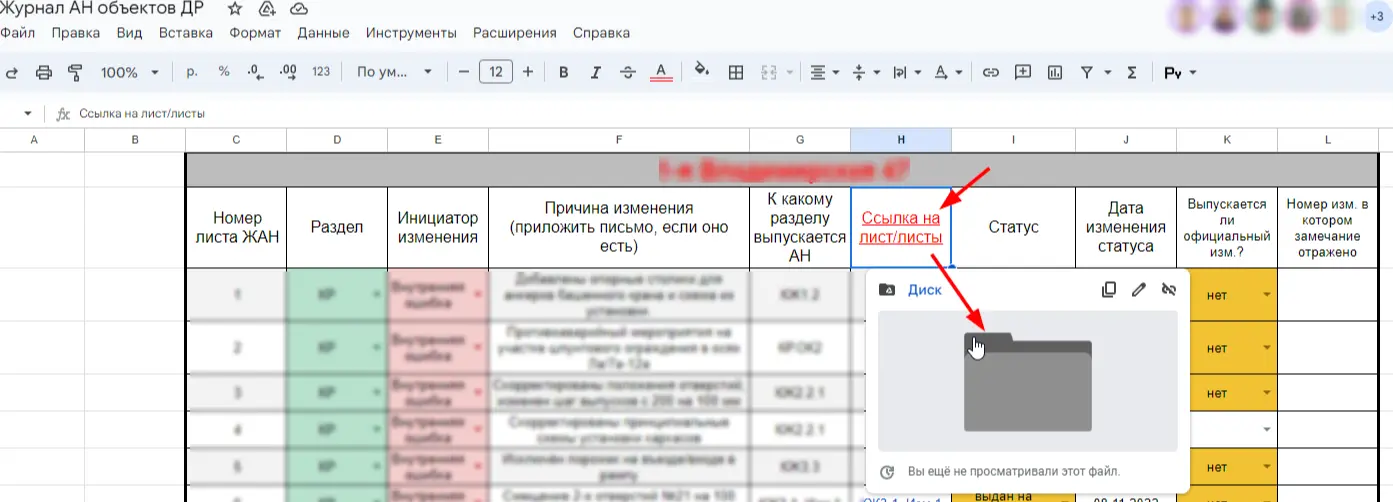

8. Заполняем данные на последней пустой строке в столбцах B-G, J, K.
9. Переходим в модель и меняем номер листа согласно ЖАН.
10. Формируем pdf и отправляем в ранее выданном письме с темой "Согласование альбома ... перед загрузкой на Vitro.
(пример письма)
Здравствуйте.
Сформированы листы ТР1 альбома 108-1123-ОК-1Н-1.2-0-0-ККЗ. Изменения не коснулись ИОС и АР, комплект направлен для ознакомления.
11. При положительном согласовании кладем файлы на Google диск.
12. Если это объект ДДУ, то загружаем на Vitro.
