Стадия Р. Алгоритм работы по формированию задания к ЭОМ (потребление)
Элементы, выделенные синим, являются ссылками
1. После получения задания от ЭОМ (этап 1) по алгоритму формируем задание на шкафы.
2. Формируем письмо к ГС СС/АиД, в копию ставим куратора.
(пример письма)
Тема письма: 0356 Михайлова 15. Задание к ЭОМ
Здравствуйте.
Сообщаю, 14.12.2023 выдача задания к ЭОМ. Прошу коллег СС/АиД выполнить следующее:
1. Сформировать google таблицу с оборудованием, требующем питание (по типу стадии П);
2. Коллег АСУД сформировать задание, с расположением БП;
3. Коллег АК сформировать задание, с расположением СКЗ-БК и СКЗ-П;
4. Коллег ОЗДС сформировать задание, с расположением БПИ.
Напоминаю, задание к ЭОМ формируется только после согласованного задания на шкафы (создано в другой ветке писем).
3. После получения информации (см. п.2) расставляем оборудование опираясь на проекты стадии П и таблицу.
4. Все оборудования размещаем на высоте 1500мм относительно уровня чистового пола (далее у.ч.п.) и центра прибора, если не указано иное.
5. Расположение в модели пульта консьержа и видеомонитора не меняем. В случае не соответствия с проектом - сообщаем ГС или исполнителю.
6. Размещаем/проверяем оборудование на подземном этаже.
6.1. Копируем (с детализацией) вид 200_План 0 этажа/Подземный этаж (...)_Задание к СС_Шкафы, применяем шаблон СС_Задание к ЭОМ_Потребление и меняем наименование (пример наименования - 250_План 0 этажа/Подземный этаж (-6.400)_Задание к ЭОМ_Потребление). Переходим на созданный вид.
6.2. Выделяем все марки, оставшиеся от задания на шкафы, и меняем типоразмер на Имя нагрузки / Мощность, Напряжение.
6.3. Согласно альбому АиД (АСДКиУ, АК, АУПТ2) отображаем:
- EE_Бастион_Источник питания_SKAT-VN (БП, 0,1кВт) в помещении автостоянки на высоте 2200мм (можно ниже, если мешают смежные сети);
- ШУДН в помещении автостоянки на высоте 2200мм.
Cогласно альбому СБ (СВН, СОВ, СКУД) отображаем:
- ШСКУД (0,5кВт) в помещении автостоянки на высоте 2200мм.
Согласно альбому ПС отображаем:
- ШПС (0,3кВт, 6А, содержащий элементы, требующие питание) в электрощитовой, насосной, водомерном узле, венткамере;
- ШУЗ (0,88кВт, корректируется на согласовании) в водомерном узле.
7. Размещаем/проверяем оборудование на 1 этаже.
7.1. Копируем (с детализацией) вид 200_План 1 этажа (+0.000)_Задание к СС_Шкафы и применяем шаблон СС_Задание к ЭОМ_Потребление (пример наименования - 250_План 1 этажа (+0.000)_Задание к ЭОМ_Потребление). Переходим на созданный вид.
7.2. Повторяем п.5.2.
7.3. Согласно альбому ВСС (ШПД, ОСО, ПВ, СКТВ) отображаем:
- ШРВ (0,65кВт, 6А) в пом. СС КП МПТЦ;
- ШСКТВ (0,2кВт) в пом. СС и в нише СС на высоте 310мм ;
- ШУО (1кВт, 6А) в пом. СС;
- ШТ.1 (0,5кВт - корректируется на согласовании, 6А), ШТ.2 (3кВт - корректируется на согласовании, 6А), ШТ.3...n (0,5кВт, 6А) в пом. СС КП МПТЦ.
Согласно альбому АиД (АСУД, АСУОД, АК, АУПТ2) отображаем:
- ШАСУД (0,3кВт - корректируется на согласовании, 6А) в пом. консьержа и пом. СС (если Текон-Автоматика);
- EE_Стройкомплекс_Щит (ШЭП/ШП, 0,1кВт) в пом. консьержа (если нужен по проекту);
- EE_Ровен_ПДУ (0,1кВт) в пом. консьержа на высоте 1500мм.
Cогласно альбому СБ (СВН, СОВ, СКУД) отображаем:
- ШВТСС (2кВт, 10А) в пом. СС;
- ШСВН (1кВт, 10А) в пом. СС, если объект более 4 секций;
- ШСОВ (0,5кВт) в пом. консьержа;
- DD_Eltis_Видеомонитор (0,1кВт) в пом. консьержа на высоте 1400мм на стене со шкафами;
- ШСАВ (0,5кВт) в пом. охраны.
- монитор (М.СВН, 0,5кВт) в пом. охраны.
Согласно альбому АСКУЭ (АИИСКУЭ, АСКУВТ, АСУПР) отображаем:
- ШАСКУВТ (0,3кВт) в пом. СС;
- ШАИИСКУЭ (0,5кВт) в пом. СС;
- ШАСУПР (0,3кВт) в пом. СС.
Согласно альбому ПС (СПА) отображаем:
- ШПС (0,3кВт, 6A) в пом. охраны, в пом. консьержа, в пом. СС;
- ШСОУЭ (2кВт, корректируется на согласовании) в пом. охраны;
- EE_RBZ_ИсточникВторичногоЭлектропитания_24В (0,12кВт) в БКТ;
- EE_ПлазмаТ_ЦПИ (0,1кВт) в пом. охраны.
Согласно заданию от ОЗДС (см. п.2) отображаем:
- EE_ИССАН_БлокПреобразователяИмпульсный (БПИ, 0,1кВт) в электрощитовой жилой части.
Согласно альбому АиД (АК) отображаем:
- EE_Авангард_БлокКонтроля (СКЗ-БК, 0,1кВт) в пом. охраны;
- EE_Авангард_БлокПитания (СКЗ-П, 0,1кВт) в пом. охраны.
Согласно альбому ОДС.СС отображаем:
- шкаф ОДС.ВТСС в пом. серверная;
- шкаф ОДС.СС в пом. серверная;
- ИВЭПР (0,12кВт) системы ПС;
- блок питания ТС МГН (0,1кВт);
- EE_Eltis_Блок питания системы СОВ;
- монитор (М.ОДС, 0,5кВт).
Согласно альбому ЦИН.СС отображаем:
- ШЦИН (1кВт) в пом. приема пищи на высоте 2200мм относительно низа;
- EE_RBZ_ИсточникВторичногоЭлектропитания_24В (ETB.ЦИН, 0,12кВт) в зоне службы охраны;
- EE_HostCall_БлокПитания (БП.ЦИН, 0,1кВт) в зоне универсального санузла на высоте 2200мм;
- монитор (М.ЦИН, 0,5кВт) в зоне службы охраны.
9. Размещаем/проверяем оборудование на 2 этаже.
8.1. Копируем (с детализацией) вид 100_План 2 этажа (...) и применяем шаблон СС_Задание к ЭОМ_Потребление (пример наименования - 250_План 2 этажа (+6.000)_Задание к ЭОМ_Потребление). Переходим на созданный вид.
8.2. Согласно альбому ПС(СПА) отображаем:

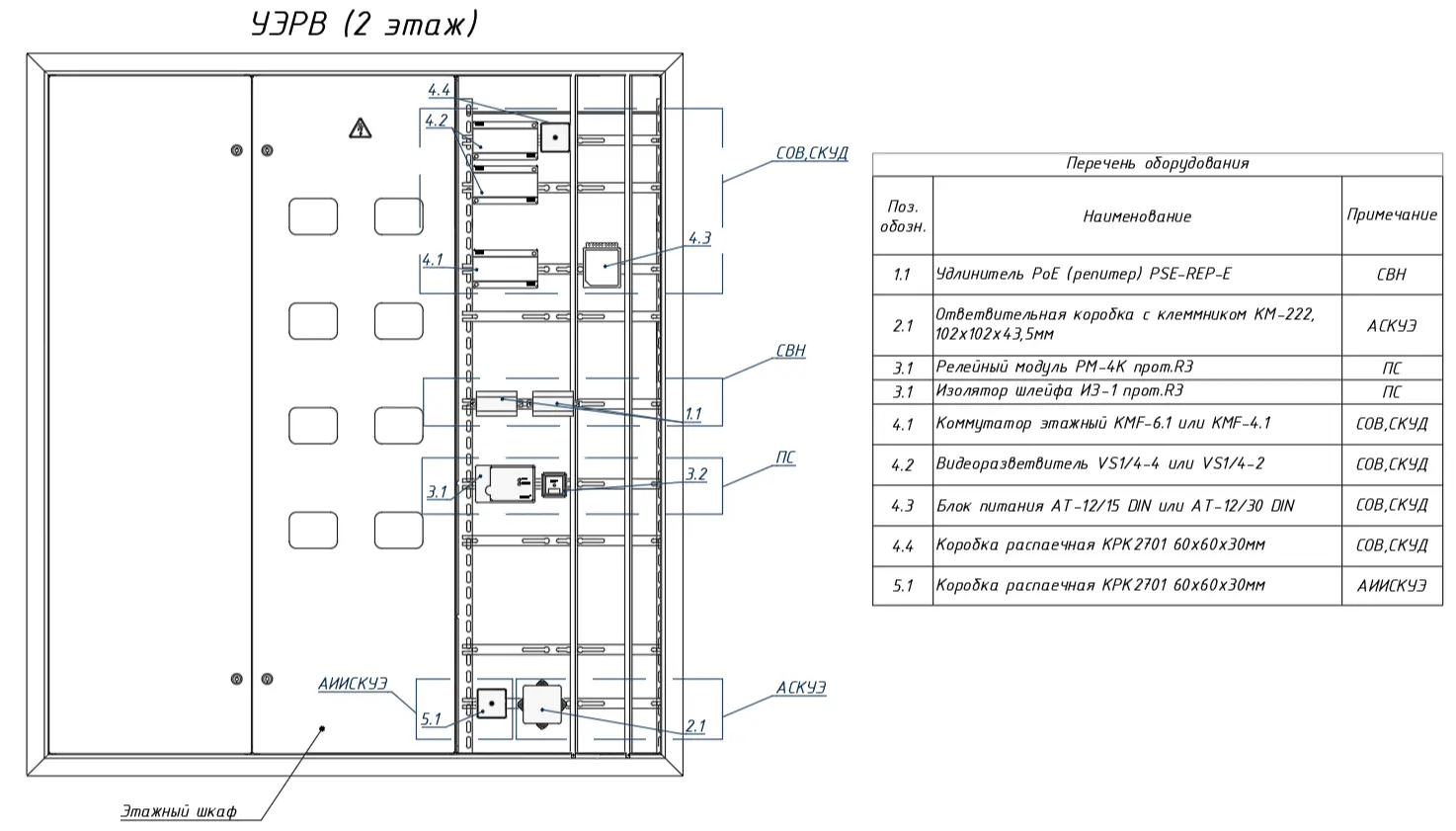

- EE_RUBETEK_ППК (0,1кВт) на стенке УЭРВ в правой части (если есть по проекту).
Cогласно альбому СБ (СОВ) отображаем:
- EE_AccordTec_Источник питания (БП, 0,1кВт) на стенке УЭРВ в правой части.
Элементы, выделенные синим, являются ссылками
1. После получения задания от ЭОМ (этап 1) по алгоритму формируем задание на шкафы.
2. Формируем письмо к ГС СС/АиД, в копию ставим куратора.
(пример письма)
Тема письма: 0356 Михайлова 15. Задание к ЭОМ
Здравствуйте.
Сообщаю, 14.12.2023 выдача задания к ЭОМ. Прошу коллег СС/АиД выполнить следующее:
1. Сформировать google таблицу с оборудованием, требующем питание (по типу стадии П);
2. Коллег АСУД сформировать задание, с расположением БП;
3. Коллег АК сформировать задание, с расположением СКЗ-БК и СКЗ-П;
4. Коллег ОЗДС сформировать задание, с расположением БПИ.
Напоминаю, задание к ЭОМ формируется только после согласованного задания на шкафы (создано в другой ветке писем).
3. После получения информации (см. п.2) расставляем оборудование опираясь на проекты стадии П и таблицу.
4. Все оборудования размещаем на высоте 1500мм относительно уровня чистового пола (далее у.ч.п.) и центра прибора, если не указано иное.
5. Расположение в модели пульта консьержа и видеомонитора не меняем. В случае не соответствия с проектом - сообщаем ГС или исполнителю.
6. Размещаем/проверяем оборудование на подземном этаже.
6.1. Копируем (с детализацией) вид 200_План 0 этажа/Подземный этаж (...)_Задание к СС_Шкафы, применяем шаблон СС_Задание к ЭОМ_Потребление и меняем наименование (пример наименования - 250_План 0 этажа/Подземный этаж (-6.400)_Задание к ЭОМ_Потребление). Переходим на созданный вид.
6.2. Выделяем все марки, оставшиеся от задания на шкафы, и меняем типоразмер на Имя нагрузки / Мощность, Напряжение.
6.3. Согласно альбому АиД (АСДКиУ, АК, АУПТ2) отображаем:
- EE_Бастион_Источник питания_SKAT-VN (БП, 0,1кВт) в помещении автостоянки на высоте 2200мм (можно ниже, если мешают смежные сети);
- ШУДН в помещении автостоянки на высоте 2200мм.
Cогласно альбому СБ (СВН, СОВ, СКУД) отображаем:
- ШСКУД (0,5кВт) в помещении автостоянки на высоте 2200мм.
Согласно альбому ПС отображаем:
- ШПС (0,3кВт, 6А, содержащий элементы, требующие питание) в электрощитовой, насосной, водомерном узле, венткамере;
- ШУЗ (0,88кВт, корректируется на согласовании) в водомерном узле.
7. Размещаем/проверяем оборудование на 1 этаже.
7.1. Копируем (с детализацией) вид 200_План 1 этажа (+0.000)_Задание к СС_Шкафы и применяем шаблон СС_Задание к ЭОМ_Потребление (пример наименования - 250_План 1 этажа (+0.000)_Задание к ЭОМ_Потребление). Переходим на созданный вид.
7.2. Повторяем п.5.2.
7.3. Согласно альбому ВСС (ШПД, ОСО, ПВ, СКТВ) отображаем:
- ШРВ (0,65кВт, 6А) в пом. СС КП МПТЦ;
- ШСКТВ (0,2кВт) в пом. СС и в нише СС на высоте 310мм ;
- ШУО (1кВт, 6А) в пом. СС;
- ШТ.1 (0,5кВт - корректируется на согласовании, 6А), ШТ.2 (3кВт - корректируется на согласовании, 6А), ШТ.3...n (0,5кВт, 6А) в пом. СС КП МПТЦ.
Согласно альбому АиД (АСУД, АСУОД, АК, АУПТ2) отображаем:
- ШАСУД (0,3кВт - корректируется на согласовании, 6А) в пом. консьержа и пом. СС (если Текон-Автоматика);
- EE_Стройкомплекс_Щит (ШЭП/ШП, 0,1кВт) в пом. консьержа (если нужен по проекту);
- EE_Ровен_ПДУ (0,1кВт) в пом. консьержа на высоте 1500мм.
Cогласно альбому СБ (СВН, СОВ, СКУД) отображаем:
- ШВТСС (2кВт, 10А) в пом. СС;
- ШСВН (1кВт, 10А) в пом. СС, если объект более 4 секций;
- ШСОВ (0,5кВт) в пом. консьержа;
- DD_Eltis_Видеомонитор (0,1кВт) в пом. консьержа на высоте 1400мм на стене со шкафами;
- ШСАВ (0,5кВт) в пом. охраны.
- монитор (М.СВН, 0,5кВт) в пом. охраны.
Согласно альбому АСКУЭ (АИИСКУЭ, АСКУВТ, АСУПР) отображаем:
- ШАСКУВТ (0,3кВт) в пом. СС;
- ШАИИСКУЭ (0,5кВт) в пом. СС;
- ШАСУПР (0,3кВт) в пом. СС.
Согласно альбому ПС (СПА) отображаем:
- ШПС (0,3кВт, 6A) в пом. охраны, в пом. консьержа, в пом. СС;
- ШСОУЭ (2кВт, корректируется на согласовании) в пом. охраны;
- EE_RBZ_ИсточникВторичногоЭлектропитания_24В (0,12кВт) в БКТ;
- EE_ПлазмаТ_ЦПИ (0,1кВт) в пом. охраны.
Согласно заданию от ОЗДС (см. п.2) отображаем:
- EE_ИССАН_БлокПреобразователяИмпульсный (БПИ, 0,1кВт) в электрощитовой жилой части.
Согласно альбому АиД (АК) отображаем:
- EE_Авангард_БлокКонтроля (СКЗ-БК, 0,1кВт) в пом. охраны;
- EE_Авангард_БлокПитания (СКЗ-П, 0,1кВт) в пом. охраны.
Согласно альбому ОДС.СС отображаем:
- шкаф ОДС.ВТСС в пом. серверная;
- шкаф ОДС.СС в пом. серверная;
- ИВЭПР (0,12кВт) системы ПС;
- блок питания ТС МГН (0,1кВт);
- EE_Eltis_Блок питания системы СОВ;
- монитор (М.ОДС, 0,5кВт).
Согласно альбому ЦИН.СС отображаем:
- ШЦИН (1кВт) в пом. приема пищи на высоте 2200мм относительно низа;
- EE_RBZ_ИсточникВторичногоЭлектропитания_24В (ETB.ЦИН, 0,12кВт) в зоне службы охраны;
- EE_HostCall_БлокПитания (БП.ЦИН, 0,1кВт) в зоне универсального санузла на высоте 2200мм;
- монитор (М.ЦИН, 0,5кВт) в зоне службы охраны.
9. Размещаем/проверяем оборудование на 2 этаже.
8.1. Копируем (с детализацией) вид 100_План 2 этажа (...) и применяем шаблон СС_Задание к ЭОМ_Потребление (пример наименования - 250_План 2 этажа (+6.000)_Задание к ЭОМ_Потребление). Переходим на созданный вид.
8.2. Согласно альбому ПС(СПА) отображаем:
- EE_RUBETEK_ППК (0,1кВт) на стенке УЭРВ в правой части (если есть по проекту).
Cогласно альбому СБ (СОВ) отображаем:
- EE_AccordTec_Источник питания (БП, 0,1кВт) на стенке УЭРВ в правой части.
10. Размещаем/проверяем оборудование на типовом этаже.
10.1. Копируем (с детализацией) вид 100_План ... этажа (...) и применяем шаблон СС_Задание к ЭОМ_Потребление (пример наименования вида - 250_План 3 этажа (+9.000)_Задание к ЭОМ_Потребление). Переходим на созданный вид.
10.2. Согласно альбому ПС(СПА) отображаем:
- EE_RUBETEK_ППК (0,1кВт) на стенке УЭРВ в правой части.
11. Размещаем/проверяем оборудование на чердаке.
11.1. Копируем (с детализацией) вид 100_План ... этажа/Чердак (...) и применяем шаблон СС_Задание к ЭОМ_Потребление (пример наименования вида - 250_План 13 этажа/Чердак (+39.000)_Задание к ЭОМ_Потребление). Переходим на созданный вид.
11.2. Согласно альбому АиД (АСУД) отображаем:
- EE_Бастион_Источник питания_SKAT-VN (БП, 0,1кВт) в техническом пространстве для прокладки инженерных коммуникаций.
12. Размещаем/проверяем оборудование на кровле.
12.1. Копируем (с детализацией) вид 200_План ... этажа/Кровля (...)_Задание к СС_Шкафы и применяем шаблон СС_Задание к ЭОМ_Потребление (пример наименования вида - 250_План 14 этажа/Кровля (+41.000)_Задание к ЭОМ_Потребление). Переходим на созданный вид.
12.2. Повторяем п.5.2.
Согласно альбому ВСС (ШПД, ОСО) отображаем:
- ШУОО (0,1кВт) в пом. СС;
- ШТ.n... (0,5кВт, 6А) в пом. СС.
Согласно альбому ПС(СПА) отображаем:
- ШПС (0,3кВт) в пом. СС.
13. Маркируем оборудование семейством TG-EE_Электрооборудование
14. Создаем листа и размещаем на них виды. К семейству рамки применяем тип СС_Задание_Стадия Р. Для листов должны быть заполнены данные параметры:
Орг.КомплектЧертежей - СС.ЗД.ЭОМ;
Группа вида - Задания;
Подгруппа вида - ЭОМ;
Назначение вида - Потребление.
15. Для всех листов активируем параметр Номер листа вручную вкл. Нумеруем вручную, прописывая значение в параметре SHT_Номер листа вручную.
16. Нумеруем листы в диспетчере так - ЗД.ЭОМ.1...ЗД.ЭОМ.n.
17. Формируем PDF из листов и отправляем на согласование с СС и АиД
(пример письма)
Тема письма: 0338 Люблинская, 121/1. Задание к ЭОМ. Согласование
Добрый день. Сформировано задание к ЭОМ на потребление. Прошу согласовать или дать комментарии.
18. После согласование с СС и АиД формируем dwg. Размещаем файлы dwg и pdf на сервер проектов в папку исходящие (пример наименования папки 2023-02-03 Задание к ЭОМ, потребление, v.1).
19. Отправляем файлы заданием к ЭОМ. В адресаты ставим ГС ЭОМ. В копию ставим ГС АР, ГС ОВ, ГС ВК, ГС СС, ГС АиД, куратора и ведущих специалистов (если таковы известны)
(пример письма)
Тема письма: 0342 Алтуфьевское 4-5. Задание к ЭОМ от СС. Оборудование с потреблением
Здравствуйте.
Выдается задание на стадию Р.
0342 Алтуфьевское 4-5. Задание к ЭОМ от СС. Оборудование с потреблением. Версия 1.
Прошу взять в работу. Все замечания и комментарии оставлять в теме данного письма. Все вопросы направлять ГС СС, ГС АиД или непосредственным исполнителям.
Вложения: dwg файлы
20. В случае получения корректировок со стороны СС или АиД выполняем изменения.
20.1. Формируем PDF из листов и отправляем на повторное согласование с СС и АиД (в теме старого письма) с указанием всех изменений.
20.2. После согласование с СС и АиД формируем dwg. Размещаем файлы dwg и pdf на сервер проектов в папку исходящие (пример наименования папки 2023-02-03 Задание к ЭОМ, потребление, v....). Старое задание перемещаем в папку _АРХИВ
20.3. Отправляем файлы заданием к ЭОМ (в теме старого письма).
(пример письма)
Здравствуйте
Выдается задание на стадию Р
0338 Люблинская 121. Задание к ЭОМ от СС. Оборудование с потреблением. Версия 3
Отличие версии 3 от версии 2:
1. Подземный этаж
- БП.10.1 переименован в БП.3.1, заменена мощность потребления;
- БП.10.2 переименован в БП.3.2, заменена мощность потребления;
- добавлен БП.3.3;
- БП.2 переименован в БП.2.1, заменена мощность потребления;
- добавлен БП.2.2;
- БП.6 переименован в БП.1.1, заменена мощность потребления.
2. 1 этаж
- ШАСУД.6 исключен из задания;
- ШАСУД.1 - заменена мощность потребления;
- ШАСУД.2 исключен из задания;
- ШАСУД.4 исключен из задания.
3. Чердак
- БП.12 переименован в БП.3.3, заменена мощность потребления;
добавлен БП.3.5;
- БП.5 переименован в БП.2.3, заменена мощность потребления;
- БП.9 переименован в БП.1.2, заменена мощность потребления.
Название видов в Revit:
Ссылка на Revit файл: RSN://vpp-rs19-ren08.main.picompany.ru/0292_Рен_Алтуфьевское ш., 51-53/Корпус 1/55_СС/0292-Р-ЖД-1-СС-o.rvt
Прошу взять в работу. Все замечания и комментарии оставлять в теме данного письма. Все вопросы направлять ГС СС и ГС АиД или непосредственным исполнителям
Вложения: dwg файлы
