Алгоритм согласования альбома "Архитектурные решения. Чердак. Кровля" (АР3)
Элементы, выделенные синим, являются ссылками
1. После получения альбома АР на согласование проверяем наличие dwg. При отсутствии - запрашиваем.
2. Открываем план чердака/тех. пространства (в формате dwg) альбома АР. Накладываем задания СС (если отверстия существуют, то файлы лежат в исходящие под именем гггг-мм-дд Задание к АР, отверстия на чердаке, v....). Выделяем все, зажимаем Сtrl+Shift+C и ставим базовую точку в пересечении осей (подложка должна быть заблокирована). В файле от АР жмем Сtrl+Shift+V с указанием пересечения тех же осей.

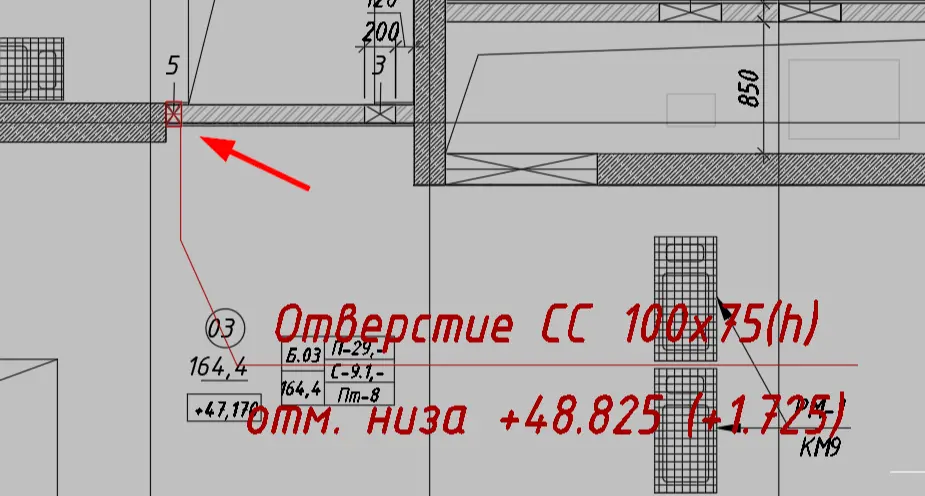

3. Сравниваем расположение отверстий.
Элементы, выделенные синим, являются ссылками
1. После получения альбома АР на согласование проверяем наличие dwg. При отсутствии - запрашиваем.
2. Открываем план чердака/тех. пространства (в формате dwg) альбома АР. Накладываем задания СС (если отверстия существуют, то файлы лежат в исходящие под именем гггг-мм-дд Задание к АР, отверстия на чердаке, v....). Выделяем все, зажимаем Сtrl+Shift+C и ставим базовую точку в пересечении осей (подложка должна быть заблокирована). В файле от АР жмем Сtrl+Shift+V с указанием пересечения тех же осей.
3. Сравниваем расположение отверстий.

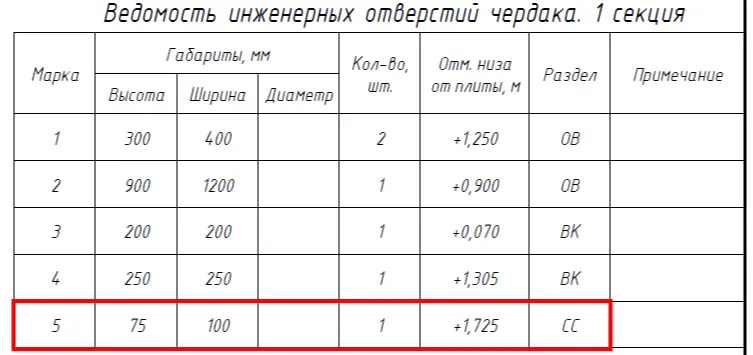

4. Проверяем ведомость инженерных отверстий.
5. Если в АР не отображены отверстия в плите, то накладываем задание к КР
(если отверстия существуют, то файлы лежат в исходящие под именем гггг-мм-дд Задание к КР, отверстия на чердаке, v....). Проверяем, нет ли наложение стен АР на отверстия.
6. На план кровли от АР накладываем задание СС на площадки и кабель-роста (лежат в исходящих под именем гггг-мм-дд Задание к АР, площадки и кабель-роста, v....). Сравниваем расположение.
7. При положительном результате проверки ответным письмом согласовываем альбом.
(пример письма)
Здравствуйте.
В части СС(КК) согласовано.
При отрицательном результате проверки - выдаем замечания.
8. После получения на согласование альбома АР изм.. проверяем лист разрешения на изменения и если корректировка не затрагивает СС то согласовываем.
(пример письма)
Здравствуйте.
Со стороны СС (КК) согласовано на основании ранее утвержденного основного альбома и отсутствия изменений (затрагивающие СС) в листах разрешения на изменения.
