Стадия Р. Алгоритм формирования задание к АР на площадки и кабель-роста на кровле

1. Площадки размещены и выданы на стадии П. Открываем вид 211_План кровли_Задание к АР_Площадки/кабельроста и проверяем следующее:
- расстояние от площадки 3000х3000 до парапета должно быть не менее 600мм;
- наличие объектов, пересекающих площадки.
2. Согласно рекомендации фонда реновации на высоте дорожек прокладываем кабель-роста 200мм от площадок 3000х3000 к площадке 2000х1000 по следующим критериям:

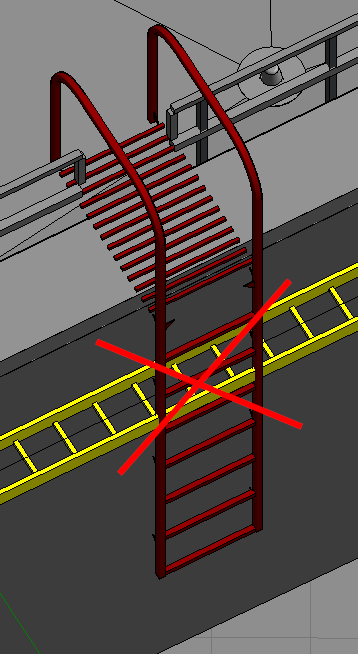

- избегаем размещение на дорожках, в местах перпендикулярного пересечения поднимаем на высоту 2200мм;
- если кабель-роста прижимаем к стенам, то располагаем на высоте 2700мм;
- избегаем пересечений со смежными сетями..
3. Выгружаем dwg файл (пример наименования файла 0323-Р-ЖД-3-СС-КК_Площадки и кабельроста на кровле_2022.12.01) в папку исходящие (пример наименования папки 2023-02-16 Задание к АР, площадки и кабельроста, v.1).
4. Открывает dwg и блокируем слои с осями, архитектурой и марками помещений (поможет при дальнейшем согласовании альбомов АР).
5. На почте находим письмо с заданием на стадию П и в нем отправляем файлы заданием к АР. В адресаты ставим ГС АР и ведущих специалистов (если таковы известны). В копию ставим ГС КР, ГС ЭОМ, ГС ОВ, ГС ВК, ГС СС, ГС АиД и ведущих специалистов (если таковы известны).

(пример письма)
Тема письма: 0342 Алтуфьевское 4-5. Задание к АР от СС. Площадки и кабельроста на кровле
Здравствуйте.
Выдается задание на стадию Р.
0338 Люблинская 121. Задание к АР от СС. Площадки и кабельроста на кровле. Версия 2.
Отличие версии 2 от версии 1 - уточнение при переходе на стадию Р
.
Название видов в Revit:
Ссылка на Revit файл: RSN://vpp-rs19-ren08.main.picompany.ru/0292_Рен_Алтуфьевское ш., 51-53/Корпус 3/55_СС/0292-Р-ЖД-3-СС-о.rvt
Прошу взять в работу. Все замечания и комментарии оставлять в теме данного письма.
Вложения: dwg файлы.
