Алгоритм согласования альбома "Вертикальные конструкции подвала" (КЖ2.1)

1. Проверяем наличие dwg в полученных материалах от КЖ. При отсутствии - запрашиваем.
2. В pdf находим план Схема расположения инженерных отверстий в вертикальных конструкциях на отм.... Открываем dwg файл.
3. На сервере проектов в Исходящие открываем файлы dwg в папке гггг-мм-дд Задание к КР, отверстия на подземном этаже, v....Выделяем все, зажимаем Сtrl+Shift+C и ставим базовую точку в пересечении осей Ас-1с (подложка должна быть заблокирована). В файле от КР жмем Сtrl+Shift+V с указанием пересечения осей Ас-1с.

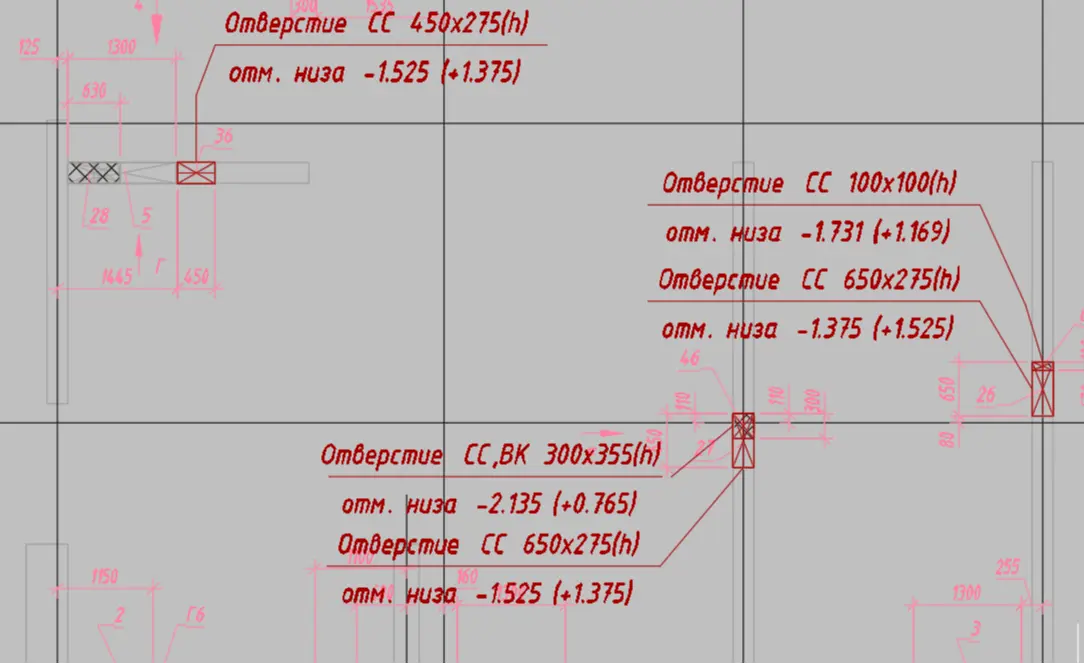

4. Проверяем точность наложения отверстий в вертикальных конструкциях.

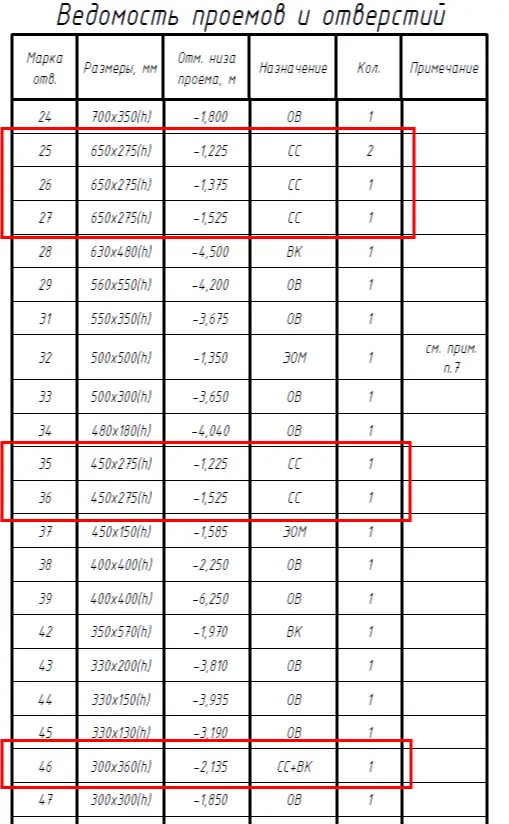

5. Проверяем значения ведомости отверстий

6. В pdf находим план Схема расположения балок и антресольных плит на отм..... Открываем dwg файл.
7. Из уже открытого файла задания заново копируем наши отверстия и вставляем в файл dwg от КР.
8. Проверяем точность наложения отверстий в антресольных плитах (приямок электрощитовой).

9. Проверяем значения ведомости отверстий

10. При положительном результате проверки ответным письмом согласовываем альбом.

(пример письма)
Здравствуйте.
В части СС(КК) расположение отверстий на плане (лист 5) согласовано.

При отрицательном результате проверки - выдаем замечания.
