Стадия П. Алгоритм формирования задания к АР на зашивки и перегородки.
1. Типовой этаж
1.1. Копируем (с детализацией) вид типового этажа 100_План ... этажа (+...), применяем шаблон СС_Задание к АР_Ниши/перегородки и меняем наименование (пример наименования - 209_План 10 этажа (+29.100)_Задание к АР_Ниши/зашивки). Переходим на созданный вид.
1.2. Корректируем шаблон вида - во вкладке Связанные файлы оставляем только АР и КР с активными Полутона и Подложка.
1.3. Проверяем наличие опорных стен/перегородок в нишах СС - транзитной и КПМТЦ. Если стена перекрашена в красный, значит находиться в модели СС (сформирована на стадии ОПР) и нужно выдать задание к АР на ее формирование.

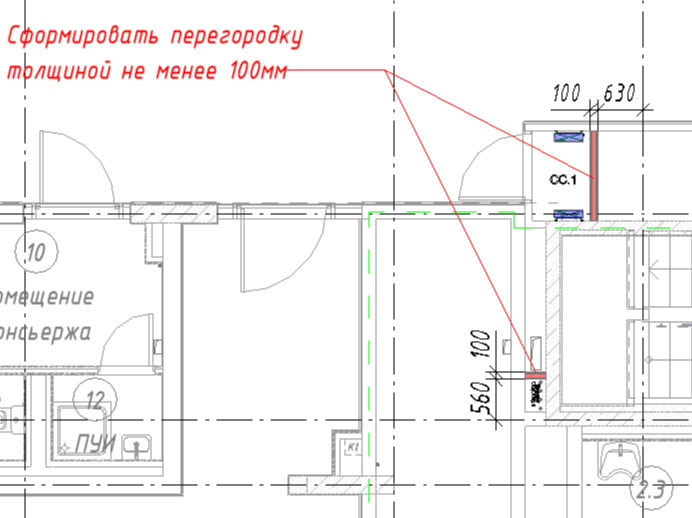

1.4. К красным стенам ставим размеры относительно осей и формируем выноски красного цвета стандартными аннотациями. Если в границах ниш нет ни каких перегородок, то ставим согласно требованиям при помощи системного семейства Стена с типоразмером Стена СС_100.
1.5. Если в нише СС нет двери, то ставим выноску "Сформировать дверь"
1. Типовой этаж
1.1. Копируем (с детализацией) вид типового этажа 100_План ... этажа (+...), применяем шаблон СС_Задание к АР_Ниши/перегородки и меняем наименование (пример наименования - 209_План 10 этажа (+29.100)_Задание к АР_Ниши/зашивки). Переходим на созданный вид.
1.2. Корректируем шаблон вида - во вкладке Связанные файлы оставляем только АР и КР с активными Полутона и Подложка.
1.3. Проверяем наличие опорных стен/перегородок в нишах СС - транзитной и КПМТЦ. Если стена перекрашена в красный, значит находиться в модели СС (сформирована на стадии ОПР) и нужно выдать задание к АР на ее формирование.
1.4. К красным стенам ставим размеры относительно осей и формируем выноски красного цвета стандартными аннотациями. Если в границах ниш нет ни каких перегородок, то ставим согласно требованиям при помощи системного семейства Стена с типоразмером Стена СС_100.
1.5. Если в нише СС нет двери, то ставим выноску "Сформировать дверь"
2. 1 этаж
2.1. Копируем (с детализацией) вид 100_План 1 этажа (+0.000), применяем шаблон СС_Задание к АР_Ниши/перегородки и меняем наименование (пример наименования - 209_План 1 этажа (+0.000)_Задание к АР_Ниши/зашивки). Переходим на созданный вид.
2.2. Корректируем шаблон вида - во вкладке Связанные файлы оставляем только АР и КР с активными Полутона и Подложка.
2.3. Проверяем следующее:
- наличие опорных стен/перегородок в нишах СС - транзитной и КПМТЦ. Если стена перекрашена в красный, значит находиться в модели СС (сформирована на стадии ОПР) и нужно выдать задание к АР на ее формирование
- наличие зашивок вокруг сетей СС, проходящих транзитом.
Если стена перекрашена в красный, значит находиться в модели СС (сформирована на стадии ОПР) и нужно выдать задание к АР на ее формирование. Если в границах ниш или транзита нет ни каких перегородок, то ставим согласно требованиям при помощи системного семейства Стена с типоразмером Стена СС_100.

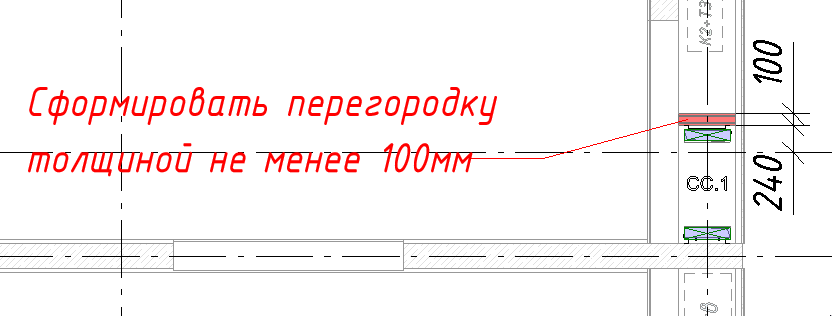

2.4. К красным стенам ставим размеры относительно осей и формируем выноски красного цвета стандартными аннотациями.
2.1. Копируем (с детализацией) вид 100_План 1 этажа (+0.000), применяем шаблон СС_Задание к АР_Ниши/перегородки и меняем наименование (пример наименования - 209_План 1 этажа (+0.000)_Задание к АР_Ниши/зашивки). Переходим на созданный вид.
2.2. Корректируем шаблон вида - во вкладке Связанные файлы оставляем только АР и КР с активными Полутона и Подложка.
2.3. Проверяем следующее:
- наличие опорных стен/перегородок в нишах СС - транзитной и КПМТЦ. Если стена перекрашена в красный, значит находиться в модели СС (сформирована на стадии ОПР) и нужно выдать задание к АР на ее формирование
- наличие зашивок вокруг сетей СС, проходящих транзитом.
Если стена перекрашена в красный, значит находиться в модели СС (сформирована на стадии ОПР) и нужно выдать задание к АР на ее формирование. Если в границах ниш или транзита нет ни каких перегородок, то ставим согласно требованиям при помощи системного семейства Стена с типоразмером Стена СС_100.
2.4. К красным стенам ставим размеры относительно осей и формируем выноски красного цвета стандартными аннотациями.
3. Выгружаем dwg файлы (пример наименования файлов - 0399-П-ЖД-1.1-СС-ККЗ_Задание к АР (1 этаж)_2025.04.15, 0399-П-ЖД-1.1-СС-ККЗ_Задание к АР (2 этаж)_2025.04.15) в папку исходящие (пример наименования папки 2025-04-15 Задание к АР, ниши, зашивки и перегородки, v.1).
4. Отправляем файлы заданием к АР. В адресаты ставим ГС АР и ведущих специалистов (если таковы известны). В копию ставим зам. руководителя СС, руководителя отдела СС, куратора, ГС СС, ГС АиД, ГС КР, ГС ЭОМ, ГС ВК, ГС ОВ и ведущих специалистов (если таковы известны).
(пример письма)
Тема письма: 471 0379 Ставропольская 7а. Задание к АР от СС. Перегородки и зашивки.
Здравствуйте.
Выдается задание на стадию П.
0379 Ставропольская 7а. Задание к АР от СС. Перегородки и зашивки. Версия 1
Название видов в Revit:
Ссылка на Revit файл: RSN://vpp-rs19-ren08.main.picompany.ru/0292_Рен_Алтуфьевское ш., 51-53/Корпус 3/55_СС/0292-Р-ЖД-3-СС-о.rvt
Прошу взять в работу. Все замечания и комментарии оставлять в теме данного письма.
Вложения: dwg файлы.
4. Отправляем файлы заданием к АР. В адресаты ставим ГС АР и ведущих специалистов (если таковы известны). В копию ставим зам. руководителя СС, руководителя отдела СС, куратора, ГС СС, ГС АиД, ГС КР, ГС ЭОМ, ГС ВК, ГС ОВ и ведущих специалистов (если таковы известны).
(пример письма)
Тема письма: 471 0379 Ставропольская 7а. Задание к АР от СС. Перегородки и зашивки.
Здравствуйте.
Выдается задание на стадию П.
0379 Ставропольская 7а. Задание к АР от СС. Перегородки и зашивки. Версия 1
Название видов в Revit:
Ссылка на Revit файл: RSN://vpp-rs19-ren08.main.picompany.ru/0292_Рен_Алтуфьевское ш., 51-53/Корпус 3/55_СС/0292-Р-ЖД-3-СС-о.rvt
Прошу взять в работу. Все замечания и комментарии оставлять в теме данного письма.
Вложения: dwg файлы.
