Стадия Р. Алгоритм подготовки ККЗ к выгрузке

1. Дополняем лист План кровли. Размещение кабельных конструкций.
1.1. Ставим размеры к протяжным коробкам (относительно архитектурной оси и оси коробки).
1.2. Проверяем п.6 Примечания на соответствие актуальным номерам листов.
1.3. Проверяем следующее:
- наличие соединителей на лотке более 3м;
- наличие клеммы заземления на каждом вертикальном лотке и на горизонтальном лотке в области стояков (1 штука).
1.4. Ставим марки для:
- труб (TG-CN_Короба СС (МаркировкаДиаметр/Отметка));
- горизонтального лотка (TG-CT_Кабельные лотки (МаркировкаШиринаВысота/ДлинаОтметкаАбс));
- вертикального лотка (на разрезах) (TG-CT_Кабельные лотки (МаркировкаШиринаВысота));
- отверстий в плите (недостающие).
Марки стараемся размещать в свободным местах (без перекрытия стен).
1.5. Проверяем правильность фильтрации в экспликации помещений.
1.6. Проверяем наличие осевых размеров.

2. Дополняем лист План чердака. Размещение кабельных конструкций.
2.1. Проверяем п.6 Примечания на соответствие актуальным номерам листов.
2.2. Проверяем следующее:
- наличие соединителей (CCT_DKC_Соединение лотков) на лотке более 3м;
- наличие перегородок:
• 2 перегородки в местах прохода сетей СС+АиД;
• 1 перегородка в местах прохода АиД;
• ни одной перегородки в местах прохода сетей СС (ВСС).
- наличие крышек на лотке и фитингах.
2.3. Ставим марки для:
- труб (TG-CN_Короба СС (Маркировка/Диаметр));
- горизонтального лотка (TG-CT_Кабельные лотки (МаркировкаШиринаВысота/ДлинаОтметкаАбс));
- вертикального/диагонального лотка (TG-CT_Кабельные лотки (МаркировкаШиринаВысота));
- горизонтальных фитингов лотка (TG-CT_Соединительная деталь кабельных лотков (Сокращенное обозначение));
- вертикальных фитингов (угол вертикальный внешний/внутренний лотка на разрезах (TG-CT_Соединительная деталь кабельных лотков (Сокращенное обозначение), на листе Разрезы и узлы. Надземная часть, чердак и кровля).

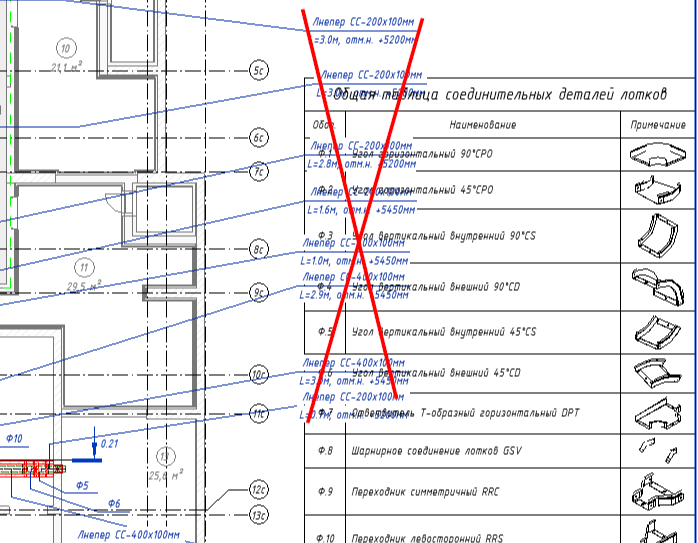

Марки лотка, содержащие L=0 или L=0.1 удаляем

3. Дополняем/проверяем лист План 3 этажа. Размещение кабельных конструкций.
3.1. Проверяем п.7 Примечания на соответствие количества этажей.
3.2. Проверяем п.8 Примечания на соответствие актуальным номерам листов.
3.3. Повторяем п.1.5-1.6.

4. Дополняем/проверяем лист План 2 этажа. Размещение кабельных конструкций.
4.1. Проверяем п.7 Примечания на соответствие актуальным номерам листов.
4.2. Повторяем п.1.5-1.6.

5. Дополняем/проверяем лист План 1 этажа. Размещение кабельных конструкций.
13.1. Проверяем п.4 Примечания на соответствие актуальным номерам листов
13.2. Повторяем п.1.3-1.6.

6. Дополняем/проверяем лист План подземного этажа. Размещение кабельных конструкций.
6.1. Проверяем п.5 Примечания на соответствие актуальным номерам листов.
6.2. Ставим следующее (если отсутствует):
- соединители (CCT_DKC_Соединение лотков) на лотке более 3м (инструкция);

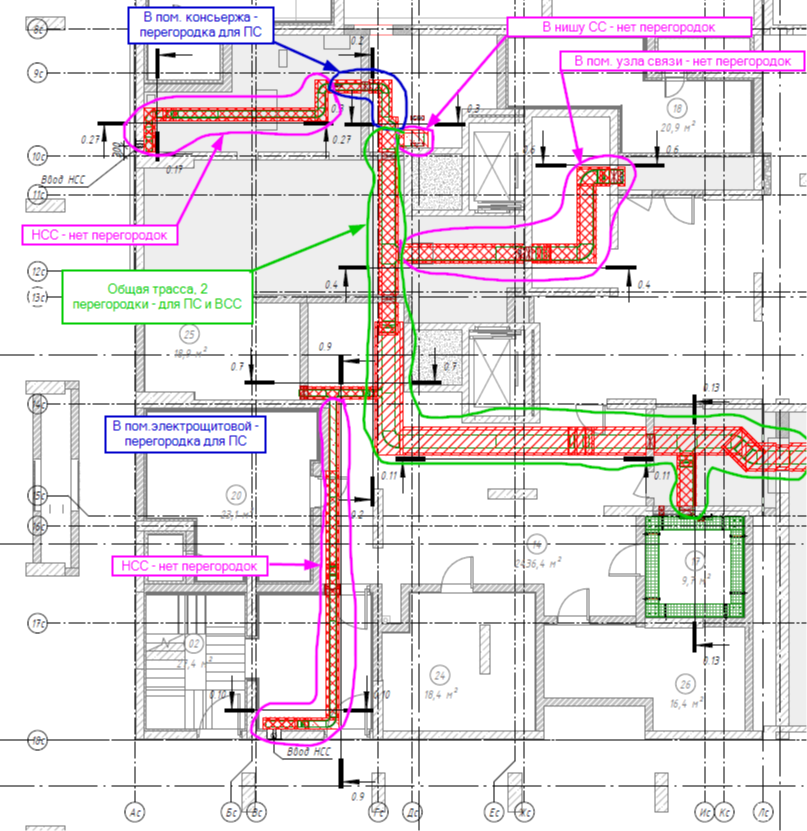

- перегородки:
● 2 перегородки в местах прохода сетей СС+АиД;
● 1 перегородка в местах прохода АиД;
● ни одной перегородки в местах прохода сетей СС(ВСС);
● ни одной перегородки в отводах лотка к вводам НСС.
6.3. Ставим марки для:
- горизонтального лотка (TG-CT_Кабельные лотки (МаркировкаШиринаВысота/ДлинаОтметкаАбс));
- вертикального/диагонального лотка (TG-CT_Кабельные лотки (МаркировкаШиринаВысота));
- горизонтальных фитингов лотка (TG-CT_Соединительная деталь кабельных лотков (Сокращенное обозначение));
- вертикальных фитингов (угол вертикальный внешний/внутренний лотка на разрезах (TG-CT_Соединительная деталь кабельных лотков (Сокращенное обозначение)).
6.4. Повторяем п.1.3-1.6.

7. Дополняем/проверяем лист План подземного этажа. Размещение кабельных конструкций (резерв СПЗ).
7.1. Проверяем п.5 Примечания на соответствие актуальным номерам листов.
7.2. Ставим следующее (если отсутствует):
- соединители (CCT_DKC_Соединение лотков) на лотке более 3м;
7.3. Ставим марки для:
- горизонтального лотка (TG-CT_Кабельные лотки (МаркировкаШиринаВысота/ДлинаОтметкаАбс));
- вертикального/диагонального лотка (TG-CT_Кабельные лотки (МаркировкаШиринаВысота));
- горизонтальных фитингов лотка (TG-CT_Соединительная деталь кабельных лотков (Сокращенное обозначение));
- вертикальных фитингов (угол вертикальный внешний/внутренний лотка на разрезах (TG-CT_Соединительная деталь кабельных лотков (Сокращенное обозначение)).
7.4. Повторяем п.1.3-1.6.

8. Формируем лист Типовые схемы защиты кабельных конструкций огнезащитным материалом.
8.1. Создаем лист формата А3х3. Применяем типоразмер СС_КК_Стадия Р. Заполняем параметры:
Орг.КомплектЧертежей - ККЗ;
SHT_Номер листа вручную - ... (номер листа по диспетчеру);
Группа вида - Стадия Р;
Подгруппа вида - ККЗ;
Назначение вида - 03 Монтаж.
8.2. В диспетчере меняем номер листа и наименование
Номер - КК.03;
Наименование - Типовые схемы защиты кабельных конструкций огнезащитным материалом.
8.3. На листе размещаем легенду СС_КК_Техстронг_ОКК
9. Формируем лист Эскизы крепления лотков.
9.1. Повторяем п.8.1 (формат листа А1).
9.2. В диспетчере меняем номер листа и наименование.
Номер - КК. 02;
Наименование - Эскизы крепления лотков.
9.3. На листе размещаем:
- легенду СС_КК_DKC_Эскизы крепления лотков_Перечень элементов;
- легенду СС_КК_DKC_Эскизы крепления лотков;
- легенду СС_КК_DKC_Эскизы крепления лотков_Узлы.

10. Формируем лист Общие данные.
10.1. Создаем лист формата А2. Применяем типоразмер СС_КК_Стадия Р. Заполняем параметры:
Орг.КомплектЧертежей - ККЗ;
SHT_Номер листа вручную - ... (номер листа по диспетчеру);
Группа вида - Стадия Р;
Подгруппа вида - ККЗ;
Назначение вида - 02 Общие данные.
10.2. В диспетчере меняем номер листа и наименование.
Номер - КК. 01;
Наименование - Общие данные.
10.3. На листе размещаем:
- легенду СС_КК_ОД_Общие указания;
- легенду СС_КК_ОД_УГО;
- спецификацию СС_КК_ОД_Ведомость основных комплектов рабочих чертежей;
- спецификацию СС_КК_ОД_Ведомость рабочих чертежей основного комплекта;
- спецификацию СС_КК_ОД_Ведомость ссылочных и прилагаемых документов.
10.4. Выполняем корректировки в ведомостях и текстовой части:
- шифр;
- наименование;
- адрес;
- количество листов в штампе.
10.5. В боковой штамп ставим ГС НСС.

11. Формируем Титульные листы и лист ЭЦП.
11.1. На сервере проектов ищем pdf титульных листов. Если таковы отсутствуют, то запрашиваем у ГС.
11.2. Копируем pdf в папку PDF (Сервер проектов→Стадия Р→ККЗ→PDF). Переименовываем файл (пример наименования - 0420-Р-ЖД-00-СС-ККЗ_01 Обложка,Титул,ЭЦП).
11.3. Редактируем данные в pdf опираясь на Ведомость основных комплектов рабочей документации.
