Алгоритм согласования альбома "Архитектурные решения. Подземный этаж" (АР0)
1. Проверяем наличие dwg в полученных материалах от АР. При отсутствии - запрашиваем.

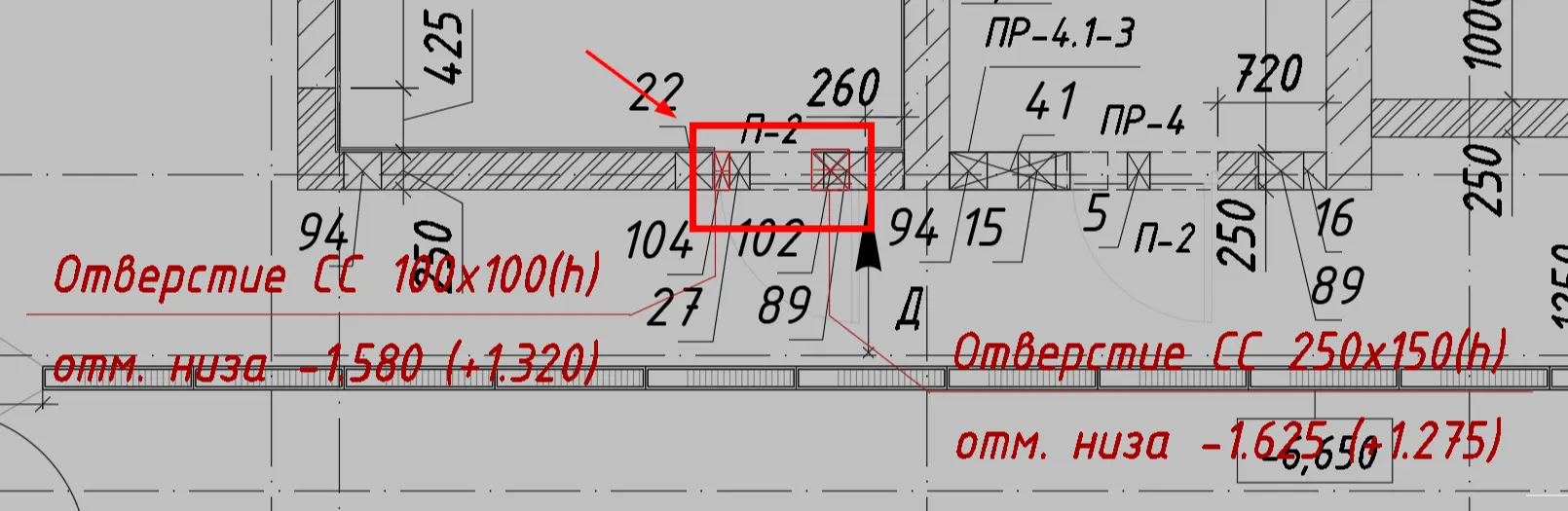

2. В АР находим Кладочный план подземного этажа. Открываем dwg файл.
3. На сервере проектов в Исходящие открываем файлы dwg в папке гггг-мм-дд Задание к АР, отверстия на подземном этаже, v.....Выделяем все, зажимаем Сtrl+Shift+C и ставим базовую точку в пересечении осей (подложка должна быть заблокирована).
4. В файле от АР жмем Сtrl+Shift+V с указанием пересечения осей.
5. Проверяем точность наложения отверстий.
1. Проверяем наличие dwg в полученных материалах от АР. При отсутствии - запрашиваем.
2. В АР находим Кладочный план подземного этажа. Открываем dwg файл.
3. На сервере проектов в Исходящие открываем файлы dwg в папке гггг-мм-дд Задание к АР, отверстия на подземном этаже, v.....Выделяем все, зажимаем Сtrl+Shift+C и ставим базовую точку в пересечении осей (подложка должна быть заблокирована).
4. В файле от АР жмем Сtrl+Shift+V с указанием пересечения осей.
5. Проверяем точность наложения отверстий.
6. Проверяем значения ведомости отверстий
7. При положительном результате проверки ответным письмом согласовываем альбом.
(пример письма)
Здравствуйте.
Со стороны СС (КК) расположение отверстий на плане (лист 2) согласовано.
При отрицательном результате проверки - выдаем замечания.
(пример письма)
Здравствуйте.
Со стороны СС (КК) расположение отверстий на плане (лист 2) согласовано.
При отрицательном результате проверки - выдаем замечания.
7. При положительном результате проверки ответным письмом согласовываем альбом.
(пример письма)
Здравствуйте.
Со стороны СС (КК) расположение отверстий на плане (лист 2) согласовано.
При отрицательном результате проверки - выдаем замечания.
(пример письма)
Здравствуйте.
Со стороны СС (КК) расположение отверстий на плане (лист 2) согласовано.
При отрицательном результате проверки - выдаем замечания.
