Стадия П. Алгоритм формированию задания на шкафы СС
Элементы, выделенные синим, являются ссылками
1. Все шкафы размещаем на высоте 1500мм от уровня чистового пола (далее у.ч.п), если не указано иное.
2. Размещаем шкафы СС на 1 этаже.

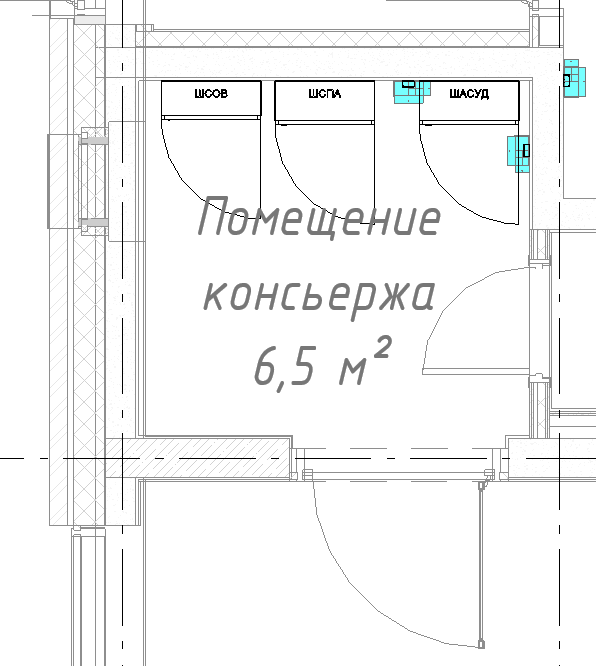

2.1. В помещении консьержа:
- EE_IEK_Щит_ЩМП У2:800х650х250мм (ЩМП-4-0 У2) на рабочем наборе (далее РН) 10_СОВ, BS_Дисциплина - СОВ, BS_Маркировка - ШСОВ;
- DD_Eltis_Пульт поста охраны рядом с ШСОВ на РН 10_СОВ, BS_Дисциплина - СОВ;
- DD_Eltis_Видеомонитор над пультом поста охраны на РН 10_СОВ, BS_Дисциплина - СОВ;
- EE_IEK_Щит_ЩМП У2:1000х650х285мм (ЩМП-5-0 У2) на РН 10_СПА, BS_Дисциплина - СПА, BS_Маркировка - ШПС;
- 2 шт. EE_IEK_Щит_ЩМП У2:1000х650х285мм (ЩМП-5-0 У2) на РН 10_АСДКиУ, BS_Дисциплина - АСУД, BS_Маркировка - ШАСУД.
По желанию размещаем короб
Элементы, выделенные синим, являются ссылками
1. Все шкафы размещаем на высоте 1500мм от уровня чистового пола (далее у.ч.п), если не указано иное.
2. Размещаем шкафы СС на 1 этаже.
2.1. В помещении консьержа:
- EE_IEK_Щит_ЩМП У2:800х650х250мм (ЩМП-4-0 У2) на рабочем наборе (далее РН) 10_СОВ, BS_Дисциплина - СОВ, BS_Маркировка - ШСОВ;
- DD_Eltis_Пульт поста охраны рядом с ШСОВ на РН 10_СОВ, BS_Дисциплина - СОВ;
- DD_Eltis_Видеомонитор над пультом поста охраны на РН 10_СОВ, BS_Дисциплина - СОВ;
- EE_IEK_Щит_ЩМП У2:1000х650х285мм (ЩМП-5-0 У2) на РН 10_СПА, BS_Дисциплина - СПА, BS_Маркировка - ШПС;
- 2 шт. EE_IEK_Щит_ЩМП У2:1000х650х285мм (ЩМП-5-0 У2) на РН 10_АСДКиУ, BS_Дисциплина - АСУД, BS_Маркировка - ШАСУД.
По желанию размещаем короб

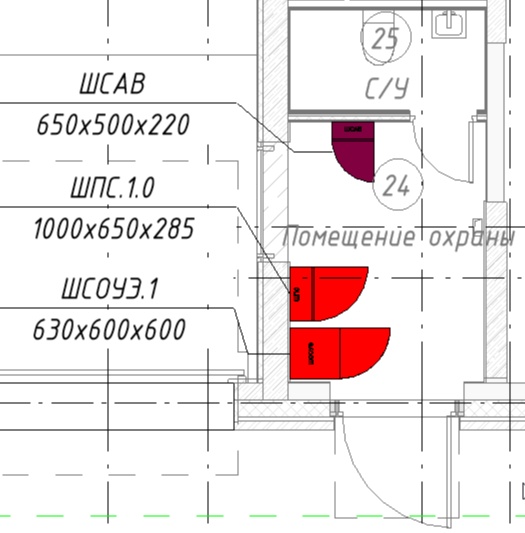

2.2. В помещении охраны:
- EE_IEK_Щит_ЩМП У2:650х500х220мм (ЩМП-3-0 У2) на РН 10_СКУД, BS_Дисциплина - СКУД, BS_Маркировка - ШСАВ;
- EE_IEK_Щит_ЩМП У2:1000х650х285мм (ЩМП-5-0 У2) на РН 10_СПА, BS_Дисциплина - СПА, BS_Маркировка - ШПС;
- EE_Тромбон_Шкаф телекоммуникационный настенный:12U_600x600 (ТШ-126060Ч1) на РН 10_СПА, BS_Дисциплина - СОУЭ, BS_Маркировка - ШСОУЭ.
Все оборудование стараемся разместить рядом с подъемом из подземной части.
- EE_IEK_Щит_ЩМП У2:650х500х220мм (ЩМП-3-0 У2) на РН 10_СКУД, BS_Дисциплина - СКУД, BS_Маркировка - ШСАВ;
- EE_IEK_Щит_ЩМП У2:1000х650х285мм (ЩМП-5-0 У2) на РН 10_СПА, BS_Дисциплина - СПА, BS_Маркировка - ШПС;
- EE_Тромбон_Шкаф телекоммуникационный настенный:12U_600x600 (ТШ-126060Ч1) на РН 10_СПА, BS_Дисциплина - СОУЭ, BS_Маркировка - ШСОУЭ.
Все оборудование стараемся разместить рядом с подъемом из подземной части.
2.3. В узловом помещении связи:
- 2 шт. EE_ССД_Шкаф телекоммуникационный напольный:42U_800x1000 (ШТ-НП-42U-800-1000-ПП) на РН 10_ВСС, BS_Дисциплина - ВСС, BS_Маркировка - ШТ.
- 2 шт. EE_ССД_Шкаф телекоммуникационный напольный:42U_800x1000 (ШТ-НП-42U-800-1000-ПП) на РН 10_ВСС, BS_Дисциплина - ВСС, BS_Маркировка - ШТ.
2.4. В помещении СС:
- EE_IEK_Щит_ЩМП У2:1000х650х285мм (ЩМП-5-0 У2) на РН 10_АСДКиУ;
- EE_IEK_Щит_ЩМП У2:800х650х285мм (ЩМП-4-0 У2) на РН 10_АСКУЭ, BS_Дисциплина - АСКУЭ, Марка и EL_Имя нагрузки - ШАСКУВТ, BS_Маркировка - ШАСКУВТ;
- EE_IEK_Щит_ЩМП У2:800х650х285мм (ЩМП-4-0 У2) на РН 10_АСКУЭ, BS_Дисциплина - АИИСКУЭ, Марка и EL_Имя нагрузки - ШАИИСКУЭ, BS_Маркировка - ШАИИСКУЭ;
Все оборудование стараемся разместить рядом с подъемом из подземной части.

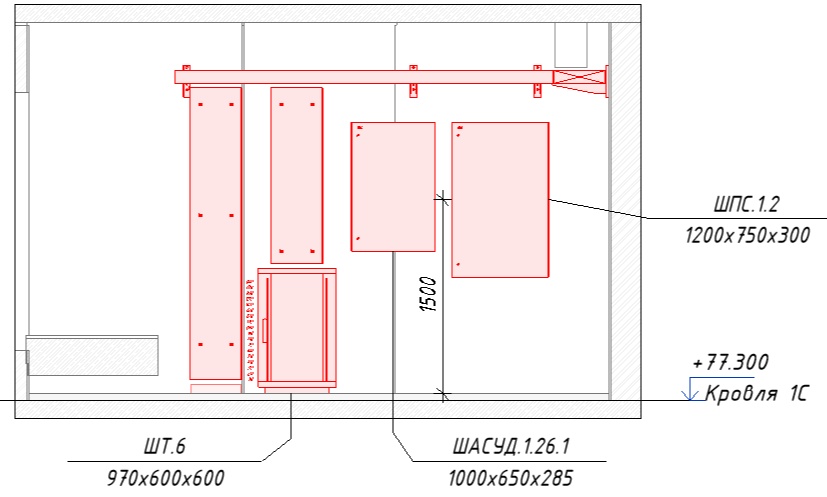

3. Размещаем шкафы СС на кровле.

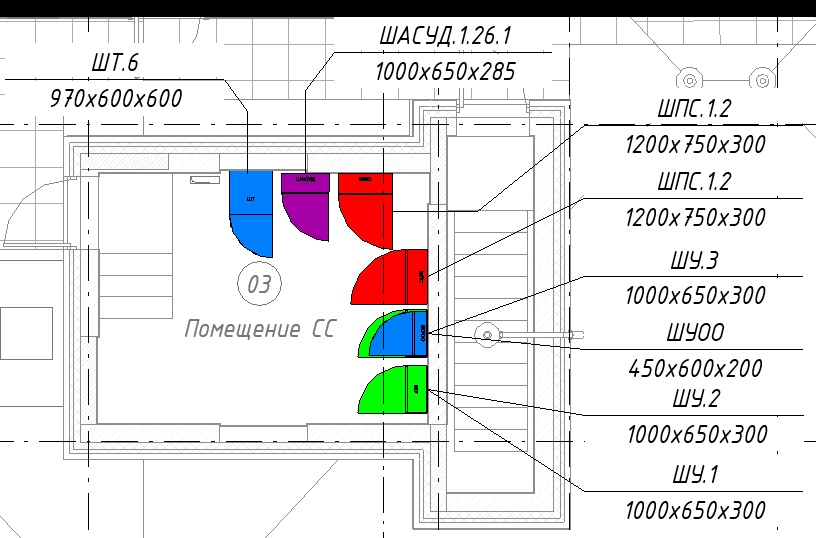

3.1. В помещении СС:
- EE_ССД_Шкаф телекоммуникационный напольный:18U_600x600 (ШТ-НП-18U-600-600-М) на РН 10_ВСС, BS_Дисциплина - ВСС, рядом с подъемом/опуском, BS_Маркировка - ШТ;
- EE_IEK_Щит_ЩМП У2:1000х650х285мм (ЩМП-5-0 У2) на РН 10_АСДКиУ, BS_Дисциплина - АСУД, BS_Маркировка - ШАСУД;
- 2шт. EE_IEK_Щит_ЩМП У2:1200х750х300мм (ЩМП-6-0 У2) на РН 10_СПА, BS_Дисциплина - СПА, BS_Маркировка - ШПС;
- EE_Щит с монтажной платой:450х600x200 на РН 10_ВСС, BS_Дисциплина - ВСС, BS_Маркировка - ШУОО, только в помещении СС на самой высокой секции;
- 3шт. EE_Щит с монтажной платой:1000х650х300 на РН 10_АК, BS_Дисциплина - АК, BS_Маркировка - ШУ. Если типоразмера нет в семействе - создаем сами. Два шкафа разместить один над другим.
