Стадия П. Алгоритм формирования задание к СС на кабельные конструкции
Все операции проводить после анализа готового проекта.
1. Этап 2
1.1. Подземный этаж.

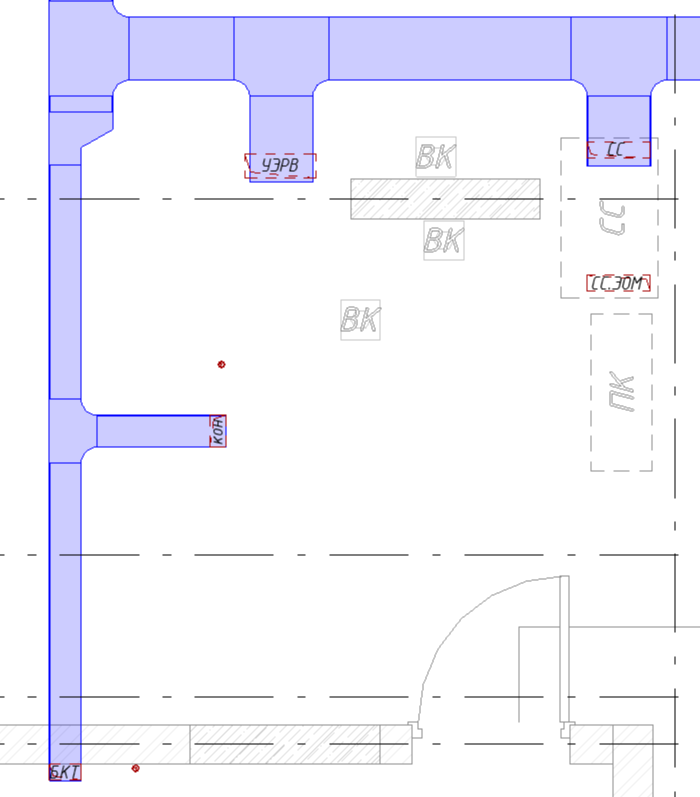

1.1.1. Расставляем текстовые обозначения отверстий высотой 0.8мм (можно брать из шаблона). Все обозначения объединить в группу с именем СС_КК_Подземный этаж_Обозначение отверстий и блокируем.
Расшифровка:
СС.ЭОМ - отверстие выходящие в нишу СС (для сетей ЭОМ);
СС - отверстие выходящие в нишу СС;
УЭРВ - отверстие выходящие в УЭРВ;
БКТ - отверстие выходящие в ВКТ;
ЦИН - отверстие выходящие в ЦИН;
кон - отверстие выходящие в помещение консьержа;
охр - отверстие выходящие в помещение охраны;
тСС - отверстие выходящие в транзит СС (для высотных зданий).
Все операции проводить после анализа готового проекта.
1. Этап 2
1.1. Подземный этаж.
1.1.1. Расставляем текстовые обозначения отверстий высотой 0.8мм (можно брать из шаблона). Все обозначения объединить в группу с именем СС_КК_Подземный этаж_Обозначение отверстий и блокируем.
Расшифровка:
СС.ЭОМ - отверстие выходящие в нишу СС (для сетей ЭОМ);
СС - отверстие выходящие в нишу СС;
УЭРВ - отверстие выходящие в УЭРВ;
БКТ - отверстие выходящие в ВКТ;
ЦИН - отверстие выходящие в ЦИН;
кон - отверстие выходящие в помещение консьержа;
охр - отверстие выходящие в помещение охраны;
тСС - отверстие выходящие в транзит СС (для высотных зданий).
1.1.2. Все отверстия в потолке делаем пунктиром.

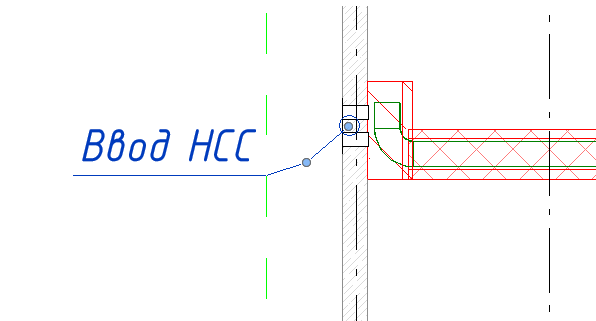

1.1.3. Если есть вводы НСС, то ставим марку при помощи семейства TG-GA_Универсальная: TG-GA_Универсальная_Черный_Контурная точка.
1.2. 1 этаж.

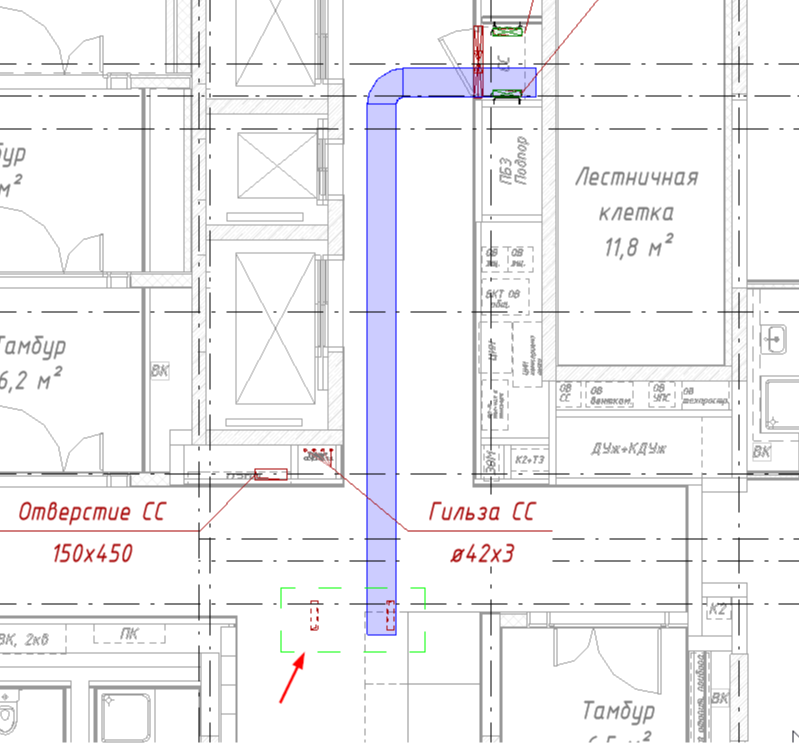

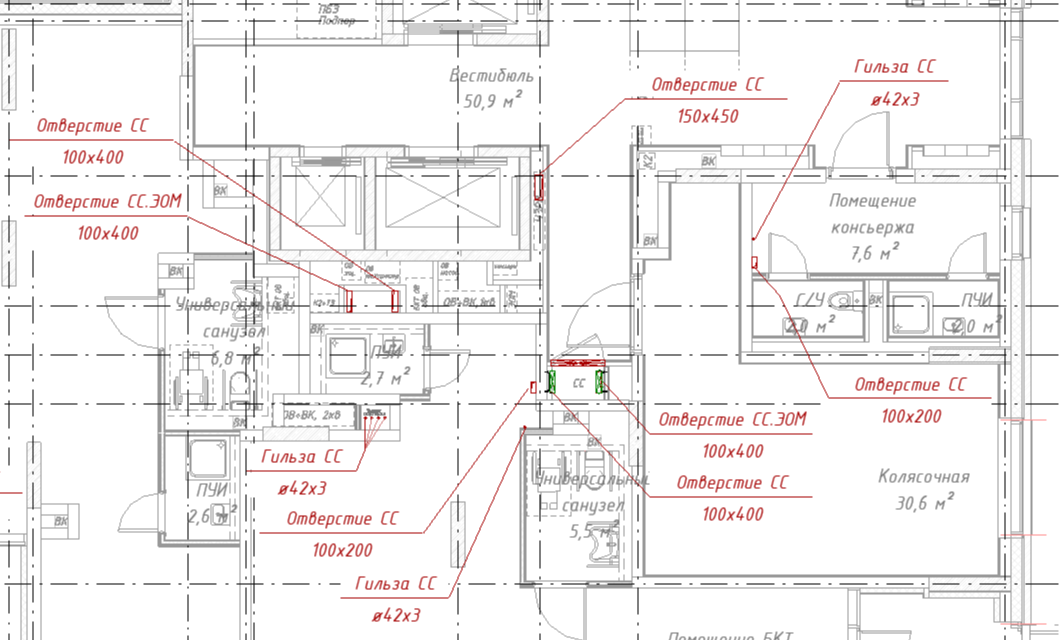

1.2.1. На отверстия в плите расставляем маркировку семейством TG-CM_Отверстие:Отверстие в плите (Маркировка/XхY).
1.2.2. В отверстиях ниши СС (или транзитов), через которые не проходят сети СС, меняем значение параметра BS_Марка на СС.ЭОМ.
1.2.3. На все гильзы расставляем маркировку при помощи семейства TG-CM_Отверстие:Гильза в плите (Маркировка/ДиаметрТолщина) и аннотационной линии цветом 168.000.000
1.2.1. На отверстия в плите расставляем маркировку семейством TG-CM_Отверстие:Отверстие в плите (Маркировка/XхY).
1.2.2. В отверстиях ниши СС (или транзитов), через которые не проходят сети СС, меняем значение параметра BS_Марка на СС.ЭОМ.
1.2.3. На все гильзы расставляем маркировку при помощи семейства TG-CM_Отверстие:Гильза в плите (Маркировка/ДиаметрТолщина) и аннотационной линии цветом 168.000.000

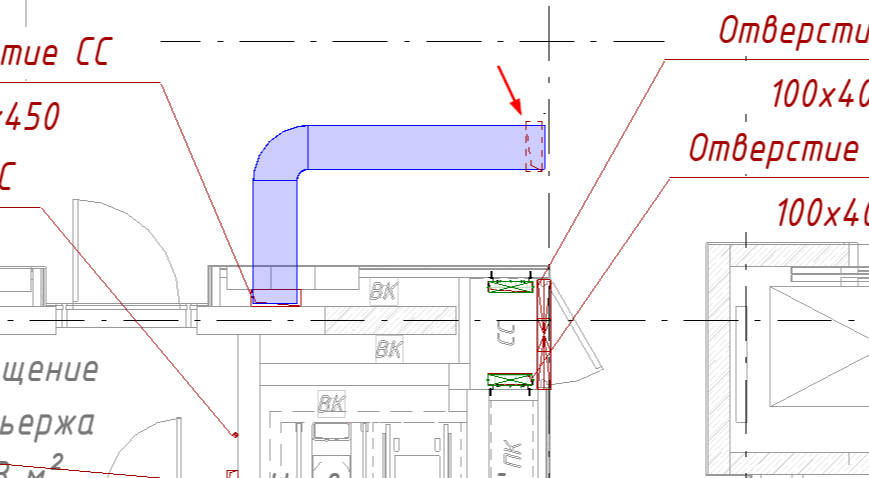

1.2.4. В случае перекидок обозначить:
- отверстия в полотке для УЭРВ при помощи семейства DC_Отверстия СС:Отверстие ЭОМ.СС 450х150 (штрих);
- отверстия в полотке для УЭРВ при помощи семейства DC_Отверстия СС:Отверстие ЭОМ.СС 450х150 (штрих);

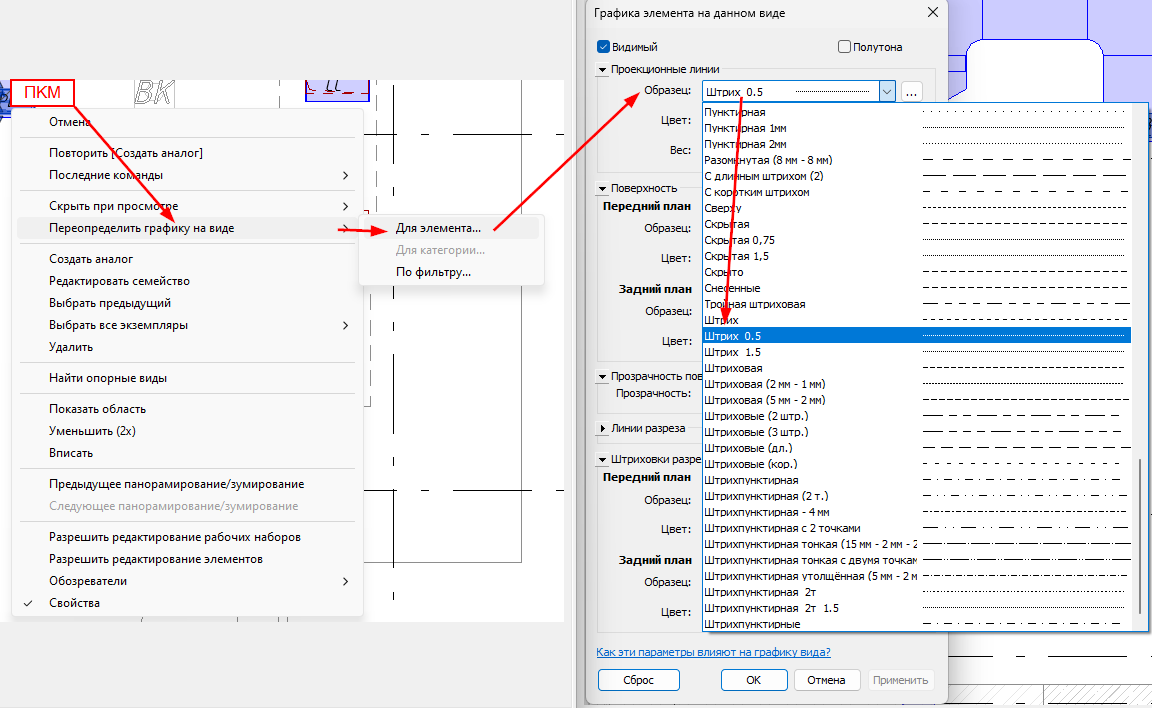

- отверстия для ниши СС и транзитов при помощи фрагмента плана с переопределением видимости пунктирная линия (см. п. 1.1.2).
1.3. 2-й и типовой этаж

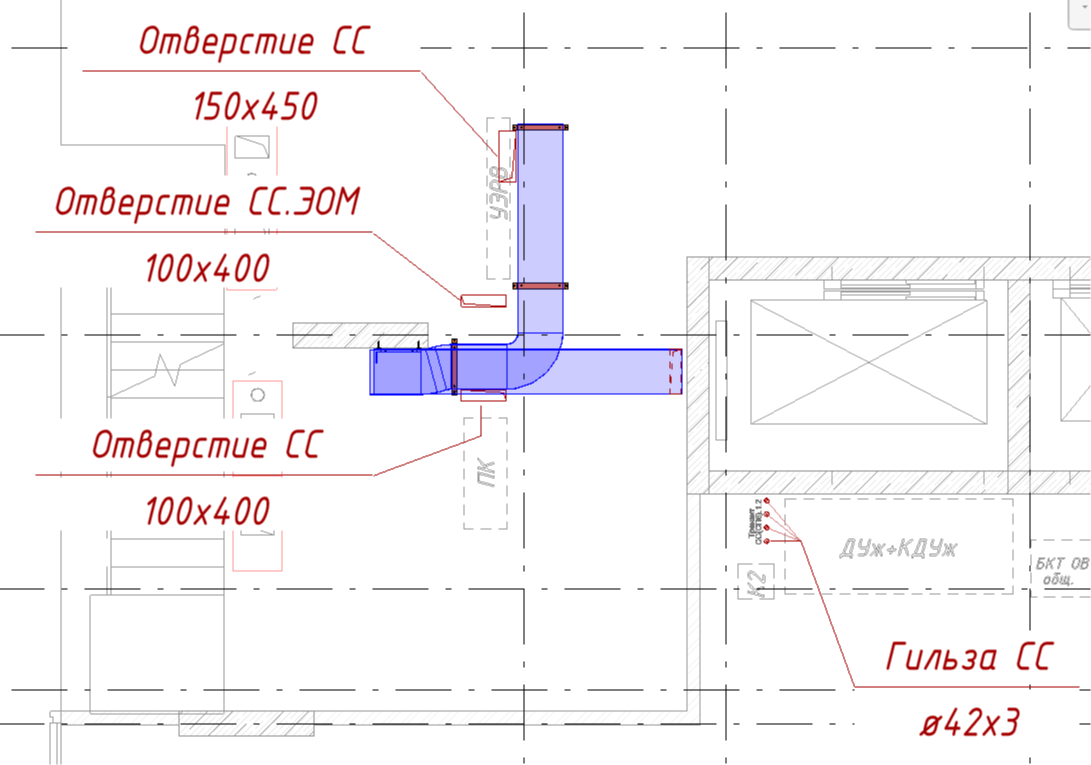

1.3.1. На отверстия в плите расставляем маркировку путем копирования с 1-го этажа
1.3.2. В отверстиях ниши СС, через которые не проходят сети СС, меняем значение параметра BS_Марка на СС.ЭОМ.

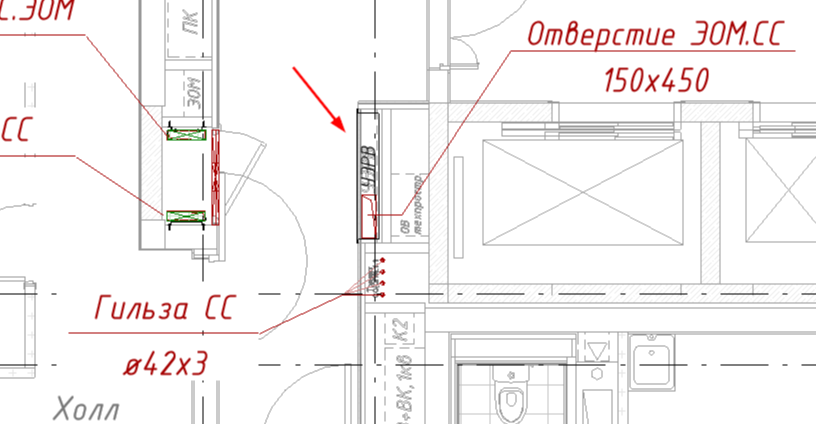

1.3.3. На виде 100_План .... (типовой) в местах УЭРВ размещаем семейство DC_Отверстия СС:Отверстие ЭОМ.СС 450х150+УЭРВ, предварительно открыв видимость модели ЭОМ. Собираем все эти семейства в группу СС_КК_УЭРВ_Типовой этаж и переносим на вид 400.
1.3.4. Ставим марки для отверстий в УЭРВ при помощи семейства TG-DC_Элементы узлов. Тип выноски сделать Со свободным концом и направить на отверстие.
1.3.1. На отверстия в плите расставляем маркировку путем копирования с 1-го этажа
1.3.2. В отверстиях ниши СС, через которые не проходят сети СС, меняем значение параметра BS_Марка на СС.ЭОМ.
1.3.3. На виде 100_План .... (типовой) в местах УЭРВ размещаем семейство DC_Отверстия СС:Отверстие ЭОМ.СС 450х150+УЭРВ, предварительно открыв видимость модели ЭОМ. Собираем все эти семейства в группу СС_КК_УЭРВ_Типовой этаж и переносим на вид 400.
1.3.4. Ставим марки для отверстий в УЭРВ при помощи семейства TG-DC_Элементы узлов. Тип выноски сделать Со свободным концом и направить на отверстие.
1.4. Чердак.
1.4.1. На все отверстия в плите расставляем маркировку путем копирования с 1-го этажа.
1.4.2. В отверстиях ниши СС, к которым не подходит лоток, меняем значение параметра BS_Марка на СС.ЭОМ.
1.4.3. Все отверстия в потолке делаем пунктиром (см. п. 1.1.2).
1.4.1. На все отверстия в плите расставляем маркировку путем копирования с 1-го этажа.
1.4.2. В отверстиях ниши СС, к которым не подходит лоток, меняем значение параметра BS_Марка на СС.ЭОМ.
1.4.3. Все отверстия в потолке делаем пунктиром (см. п. 1.1.2).
1.5. Кровля.
1.5.1. На отверстия в плите расставляем маркировку семейством TG-CM_Отверстие:Отверстие в плите (Маркировка/XхY).

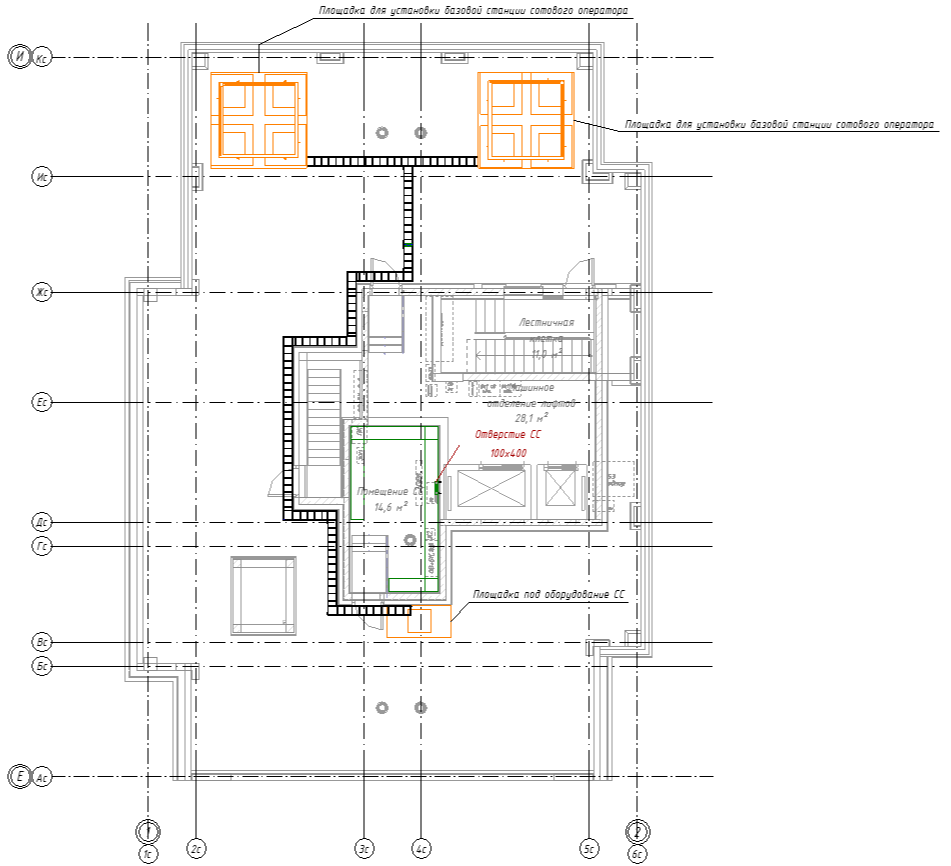

1.5.2. На площадки ставим маркировки семейством TG-EF_Электрические приборы:Наименование(100) и TG-EF_Электрические приборы:Наименование(50).
1.5.1. На отверстия в плите расставляем маркировку семейством TG-CM_Отверстие:Отверстие в плите (Маркировка/XхY).
1.5.2. На площадки ставим маркировки семейством TG-EF_Электрические приборы:Наименование(100) и TG-EF_Электрические приборы:Наименование(50).
2. Этап 3 (после получения задания от АР с разделением на секции)
2.1. Копируем с детализацией следующие виды и применяем шаблоны:
- 400_План 1 этажа (+0.000), шаблон вида - СС_КК+АР(П)_1 этаж;
- 400_План 2 этажа (+...), шаблон вида - СС_КК+АР(П);
- 400_План 3 этажа (+...), шаблон вида - СС_КК+АР(П);
- 400_План ... этажа/Чердак (+...) (все виды по чердакам), шаблон вида - СС_КК+АР(П);
- 400_План ... этажа/Кровля (+...) (все виды по кровлям), шаблон вида - СС_КК+АР(П).
2.2. В наименовании всех видов меняем 400 на 300.
2.3. Опираясь на ориентацию планов, полученных от АР, делим виды на секции и поворачиваем границу обрезки.
2.4. Правим положение марок отверстий.
2.5. Правим положение выносок по нишам на 1-м этаже.
2.6. Правим положение координационных осей (слева и снизу, см. п. 5.3.4 ГОСТ Р 21.101-2020).
2.7. Актуализируем фрагменты планов (на основании видов с индексами 100).
2.8. Корректируем шаблоны видов - во вкладке Связанные файлы оставляем только АР и КР с активными Полутона и Подложка.
2.9. Выгружаем виды в dwg и размещаем в папку входящие (пример наименования папки 2023-10-05 Кабельные конструкции, v.2)
2.10. Отправляем файлы заданием к СС в письме, отправленное ранее. В адресаты ставим ГС СС, ГС АиД и ведущих специалистов (если таковы известны). В копию ставим зам. руководителя и куратора.
(пример письма)
Тема письма: 0356 Михайлова 15. Кабельные конструкции
Здравствуйте.
Сформированы предварительные кабельные конструкции (v.2).
Файлы прикреплены к письму и размещены по адресу: \\picompany.ru\pikp\Dep\LKP2\SS\РЕНОВАЦИЯ\10-я волна\0356_Рен_Михайлова, вл. 15, корп. 1, 2\_входящие\23-06-07 (Кабельные конструкции, v.1)
2.1. Копируем с детализацией следующие виды и применяем шаблоны:
- 400_План 1 этажа (+0.000), шаблон вида - СС_КК+АР(П)_1 этаж;
- 400_План 2 этажа (+...), шаблон вида - СС_КК+АР(П);
- 400_План 3 этажа (+...), шаблон вида - СС_КК+АР(П);
- 400_План ... этажа/Чердак (+...) (все виды по чердакам), шаблон вида - СС_КК+АР(П);
- 400_План ... этажа/Кровля (+...) (все виды по кровлям), шаблон вида - СС_КК+АР(П).
2.2. В наименовании всех видов меняем 400 на 300.
2.3. Опираясь на ориентацию планов, полученных от АР, делим виды на секции и поворачиваем границу обрезки.
2.4. Правим положение марок отверстий.
2.5. Правим положение выносок по нишам на 1-м этаже.
2.6. Правим положение координационных осей (слева и снизу, см. п. 5.3.4 ГОСТ Р 21.101-2020).
2.7. Актуализируем фрагменты планов (на основании видов с индексами 100).
2.8. Корректируем шаблоны видов - во вкладке Связанные файлы оставляем только АР и КР с активными Полутона и Подложка.
2.9. Выгружаем виды в dwg и размещаем в папку входящие (пример наименования папки 2023-10-05 Кабельные конструкции, v.2)
2.10. Отправляем файлы заданием к СС в письме, отправленное ранее. В адресаты ставим ГС СС, ГС АиД и ведущих специалистов (если таковы известны). В копию ставим зам. руководителя и куратора.
(пример письма)
Тема письма: 0356 Михайлова 15. Кабельные конструкции
Здравствуйте.
Сформированы предварительные кабельные конструкции (v.2).
Файлы прикреплены к письму и размещены по адресу: \\picompany.ru\pikp\Dep\LKP2\SS\РЕНОВАЦИЯ\10-я волна\0356_Рен_Михайлова, вл. 15, корп. 1, 2\_входящие\23-06-07 (Кабельные конструкции, v.1)
