Стадия Р. Часть 7. Алгоритм формирования разрезов и узлов входных групп
Элементы, выделенные синим, являются ссылками

Данный алгоритм применять только после изучения следующей информации:
- Альбом типовых решений. Витражные конструкции мест общего пользования (МОП) первого этажа. ЖД-ТА-РЕН-АР-В.ПЭ.ВГ (ПИК-Стандарт).

1.1. Создаем лист (формат подбираем по наполнению). Применяем типоразмер СС_КК_Стадия Р.
Заполняем параметры:
Орг.КомплектЧертежей - ККЗ;
SHT_Номер листа вручную - ... (номер листа по диспетчеру);
Группа вида - Стадия Р;
Подгруппа вида - ККЗ;
Назначение вида - 05 Разрезы.
1.2. Заполняем штамп при помощи плагина ModPlus Копия свойств - на лист копируем заполненный штамп и копируем параметры на не заполненный.
1.3. В диспетчере проекта меняем номер листа и наименование:
Номер - КК...
Наименование - Разрезы и узлы. Входные группы

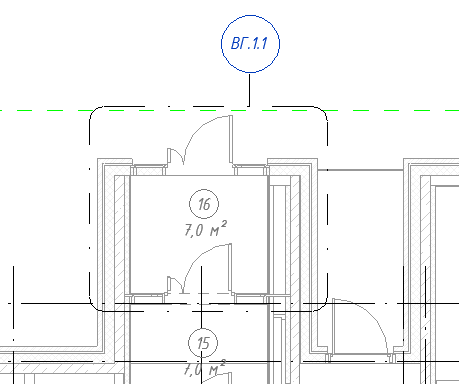

1.4. На виде 400_План 1 этажа (±0.000) размещаем фрагменты (далее узлы) на основных входных группах.
1.5. К узлам применяем шаблон СС_КК+АР (узел). Меняем имя вида (пример Входная группа №1.2 (ВГ.1.2), где 1 - номер секции, 1 - порядковый номер). Если здание состоит из одной секции, то ставим только порядковый номер.

Все инструменты
для уникального дизайна

у

Не упусти возможность узнать свои скрытые таланты и

Все инструменты
для уникального дизайна

1.6. Для узла создаем типоразмер Входная группа (копированием, а не переименовываем текущий тип!).
1.7. На любом разрезе в области входной группы создаем опорную плоскость на высоте чистового пола (далее у.ч.п.).
1.8. На основных входных группах размещаем следующее:

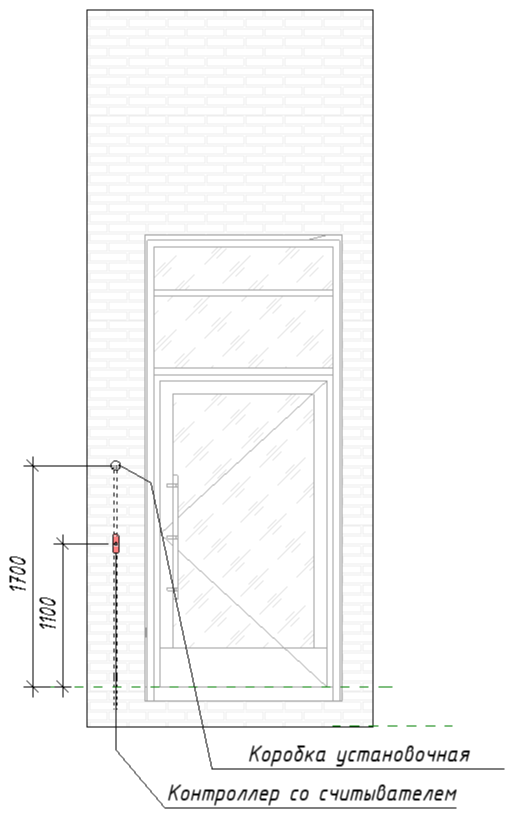

- DD_Eltis_Вызывная панель (DP5000.В2-KEDC43) на высоте 1400мм от у.чп. до верха кнопок;
- DD_Вывод под подключение на высоте 1700мм от у.чп. до центра.

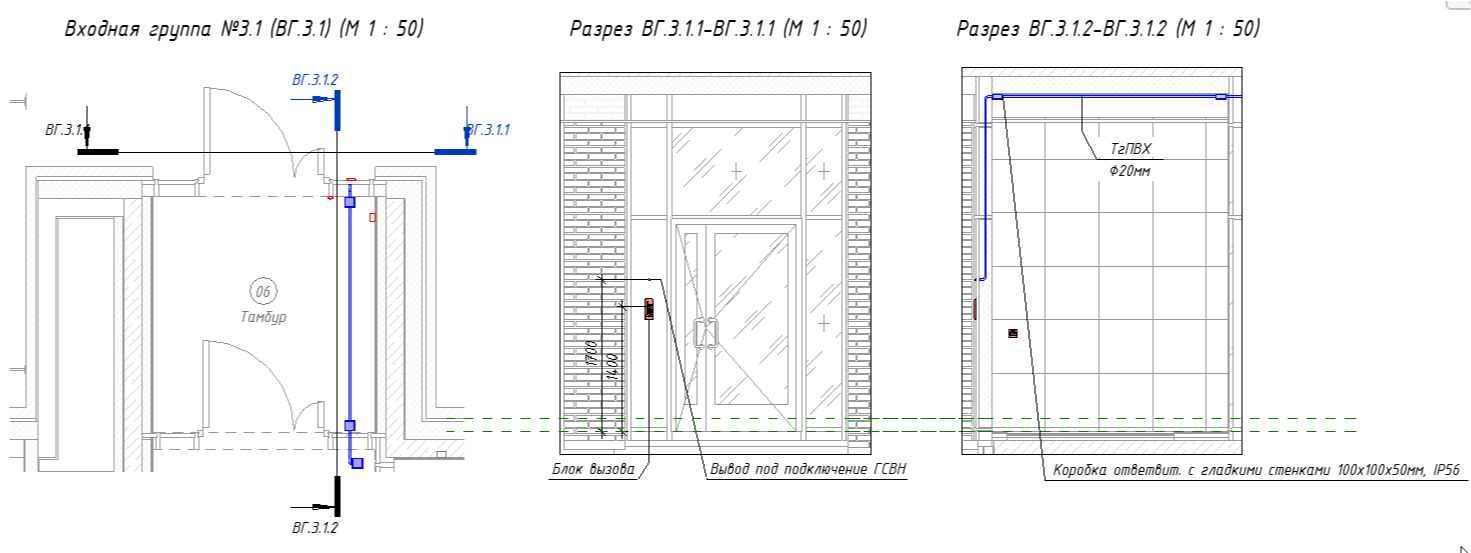

1.9. В узлах (именно в самих узлах) строим разрезы с видом на входную группу и видом на опуск гофрированной трубы к выводу. К разрезам применяем шаблон СС_Разрез (входная группа), типоразмер - Номер вида. Меняем имя вида (пример Разрез_ВГ.4.1.2, где 4 - номер секции, 1 - порядковый номер входной группы, 2 - порядковый номер разреза).
1.10. Разрезы и узлы выносим на лист: у узлов типоразмер #Обозначение плана, у разрезов - #Обозначение разреза (номер).
1.11. У узлов (пример ВГ.3.1) и разрезов (ВГ.3.1.1) заполняем параметр Номер вида (согласно именованию в имени).

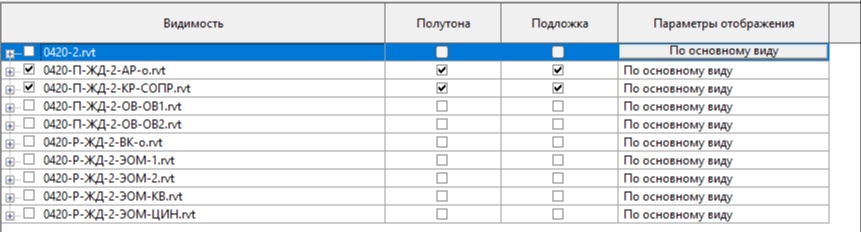

1.12. В типоразмере узлов и размеров в вкладке связанные файлы ставим галки только на моделях АР и КР, а также в столбцах Полутона и Подложка.

Все инструменты
для уникального дизайна

у

1.13. Добавляем примечание:

1. Блок вызова данным проектом не учитывается (см. альбом СКУД);
2. Высота установки блока вызова - 1400мм до верхнего ряда кнопок;
3. При проходе гофротрубы через импост витража - выполнить отверстие по месту.
