Стадия ОПР. Формирование кабельных конструкций на подземном этаже
Данный алгоритм применять только после изучения следующей информации:
- Типовой проект (спросить у куратора);
- Чек-лист технических решений СС. Реновация;
- Рекомендации по моделированию и увязке инженерных сетей (СПИС);
- Рекомендации от МФР.
1. В узловом помещении связи (СС КП МПТЦ) и помещении СС размещаем:
- горизонтальный лоток 100х400 (DKC - Лоток проволочный) по периметру помещения на высоте 3000 от уровня чистового пола (+110мм к уровню плиты);
- вертикальный лоток 100х400 (DKC - Лоток проволочный) и крепление шириной 300мм (CCT_DKC_Крепление к стене (вертикально):Для проволочного (Лпр), 100х300) у стены в месте захода горизонтального лотка.
Данный алгоритм применять только после изучения следующей информации:
- Типовой проект (спросить у куратора);
- Чек-лист технических решений СС. Реновация;
- Рекомендации по моделированию и увязке инженерных сетей (СПИС);
- Рекомендации от МФР.

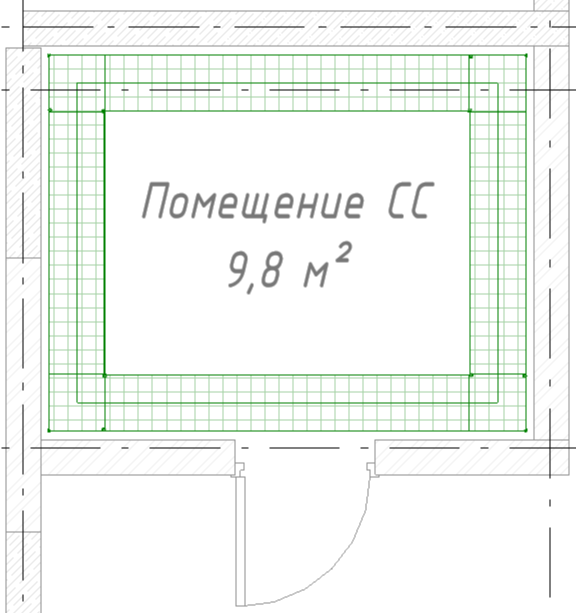

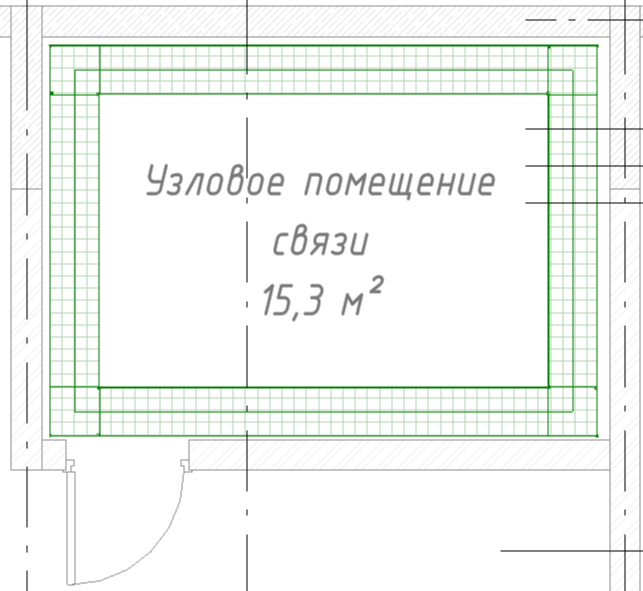

1. В узловом помещении связи (СС КП МПТЦ) и помещении СС размещаем:
- горизонтальный лоток 100х400 (DKC - Лоток проволочный) по периметру помещения на высоте 3000 от уровня чистового пола (+110мм к уровню плиты);
- вертикальный лоток 100х400 (DKC - Лоток проволочный) и крепление шириной 300мм (CCT_DKC_Крепление к стене (вертикально):Для проволочного (Лпр), 100х300) у стены в месте захода горизонтального лотка.
3. Подземная часть без автостоянки
3.1. Прокладываем горизонтальный лоток 100х400 (DKC - Лоток перфорированный) на высоте 500 мм от верха лотка до низа плиты покрытия, соединяя вывод сетей в зоне УЭРВ и ниш СС и ведем все к пом. СС и узловому помещению.
3.1. Прокладываем горизонтальный лоток 100х400 (DKC - Лоток перфорированный) на высоте 500 мм от верха лотка до низа плиты покрытия, соединяя вывод сетей в зоне УЭРВ и ниш СС и ведем все к пом. СС и узловому помещению.
