Стадия П. Алгоритм формирования задание к АР на площадки и кабельроста на кровле
Данный алгоритм применять только после изучения следующей информации:
- Типовой проект (спросить у куратора);
- Чек-лист технических решений СС. Реновация;
- Рекомендации от МФР.
1. Подготавливаем вид.
1.1. Копируем (с детализацией) вид 100_План ... этажа/Кровля (+....) (самый низкий по уровню), применяем шаблон СС_Задание к АР_Площадки/кабельроста и меняем наименование (пример наименования - 211_План кровли_Задание к АР_Площадки/кабельроста). Переходим на созданный вид.

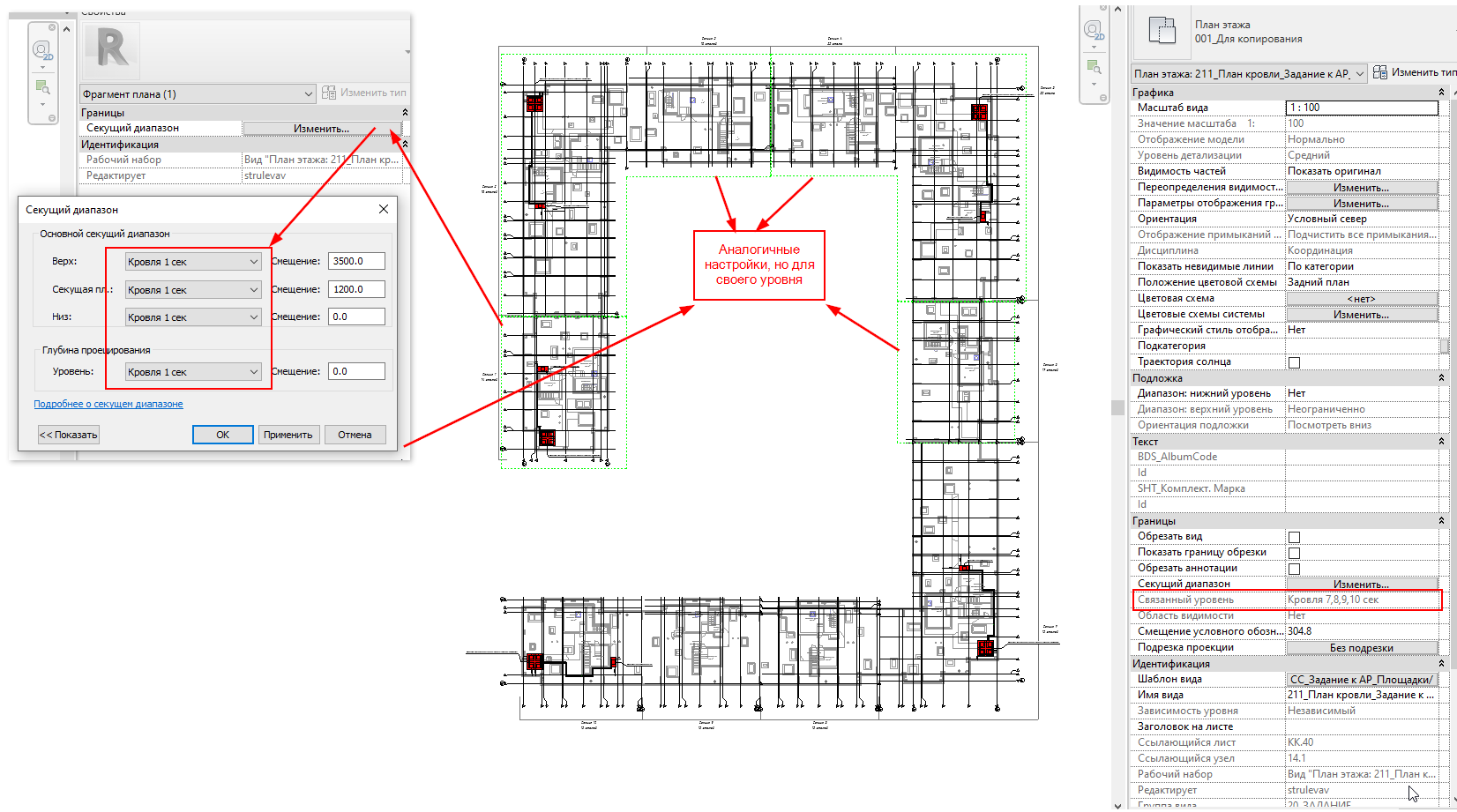

1.2. Чтобы на одном виде были все уровни кровли, на секциях, где кровля выше, применяем фрагмент плана с соответствующими настройками.

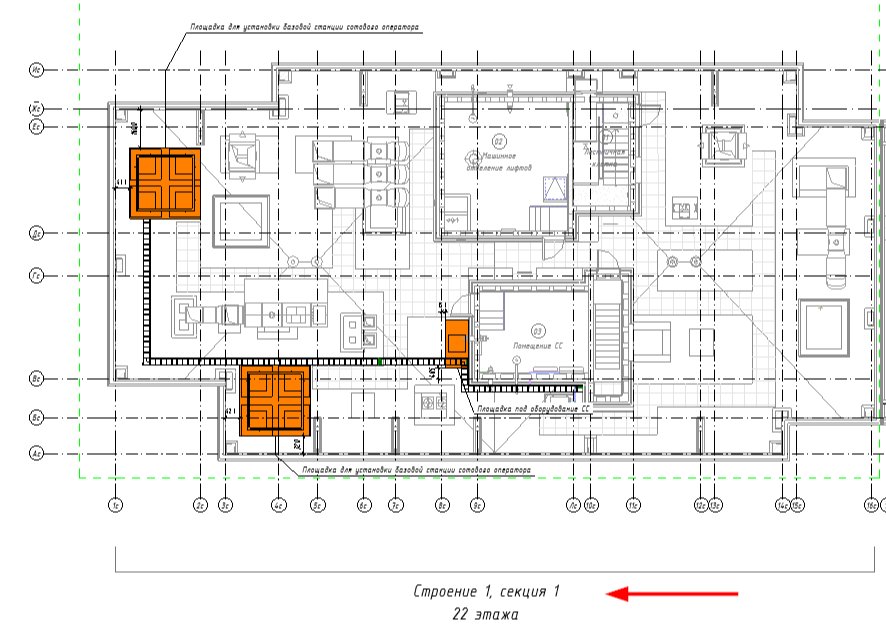

1.3. Добавляем на лист группу Граница и этажность секций (если не одна секция)
Данный алгоритм применять только после изучения следующей информации:
- Типовой проект (спросить у куратора);
- Чек-лист технических решений СС. Реновация;
- Рекомендации от МФР.
1. Подготавливаем вид.
1.1. Копируем (с детализацией) вид 100_План ... этажа/Кровля (+....) (самый низкий по уровню), применяем шаблон СС_Задание к АР_Площадки/кабельроста и меняем наименование (пример наименования - 211_План кровли_Задание к АР_Площадки/кабельроста). Переходим на созданный вид.
1.2. Чтобы на одном виде были все уровни кровли, на секциях, где кровля выше, применяем фрагмент плана с соответствующими настройками.
1.3. Добавляем на лист группу Граница и этажность секций (если не одна секция)

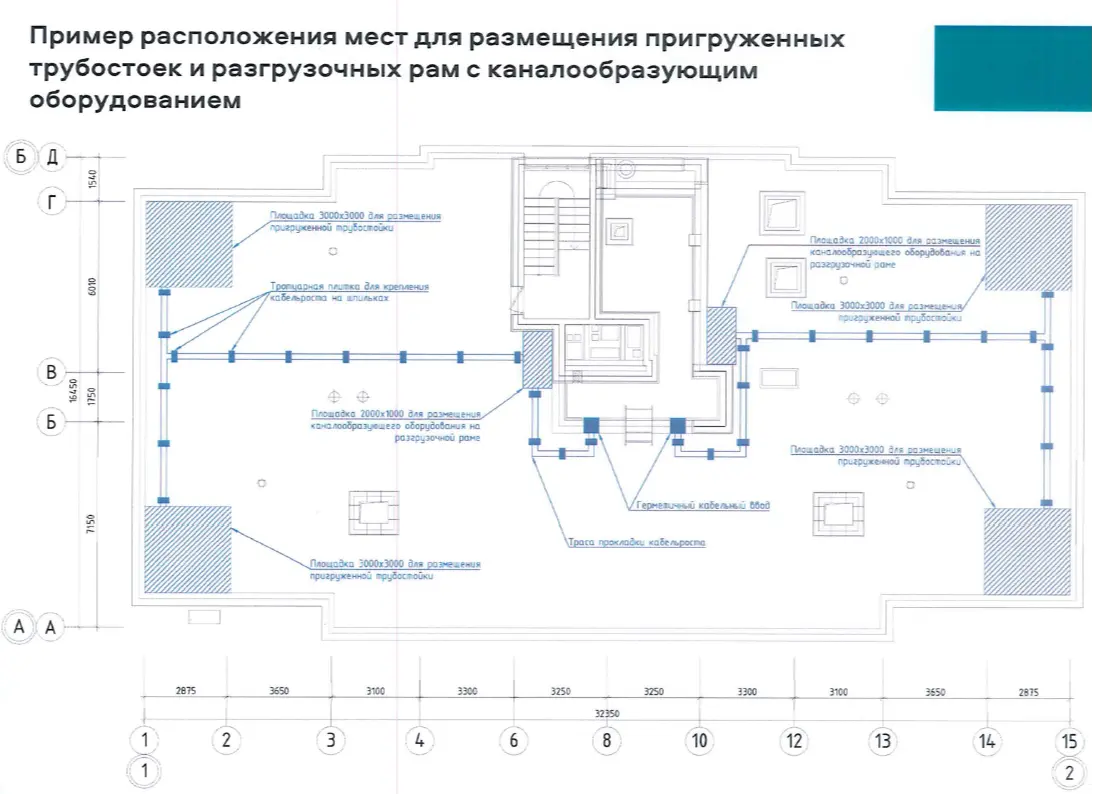

2. Согласно рекомендациям МФР и правилам расстановки площадок оператора связи на кровле (см. почту) размещаем:
- площадки 3000х3000 (EF_Пригруженная трубостойка, Смещение - 400, MEP_Габаритная высота - 100). Расстояние до парапета должно быть не менее 600мм (договоренность с ЭОМ для установки заградительных огней);
- площадки 2000х1000 рядом с стеной пом. СС (EF_Разгрузочная рама, Смещение - 400, MEP_Габаритная высота - 100).
- площадки 3000х3000 (EF_Пригруженная трубостойка, Смещение - 400, MEP_Габаритная высота - 100). Расстояние до парапета должно быть не менее 600мм (договоренность с ЭОМ для установки заградительных огней);
- площадки 2000х1000 рядом с стеной пом. СС (EF_Разгрузочная рама, Смещение - 400, MEP_Габаритная высота - 100).
3. Выгружаем dwg файл (пример наименования файла 0323-П-ЖД-3-СС-о_Площадки и кабельроста на кровле_2022.12.01) в папку исходящие (пример наименования папки 2023-02-16 Задание к АР, площадки и кабельроста, v.1).
4. Открывает dwg и блокируем слои с осями, архитектурой и марками помещений (поможет при дальнейшем согласовании альбомов АР).
5. Отправляем файлы заданием к АР и ОВ. В адресаты ставим ГС АР, ГС ОВ и ведущих специалистов (если таковы известны). В копию ставим зам. руководителя СС, руководителя отдела СС, куратора, ГС СС, ГС АиД, ГС КР, ГС ЭОМ, ГС ВК и ведущих специалистов (если таковы известны).
(пример письма)
Тема письма: 0342 Алтуфьевское 4-5. Задание к АР/ОВ от СС. Площадки и кабельроста на кровле
Здравствуйте.
Выдается задание на стадию П.
0338 Люблинская 121. Задание к АР/ОВ от СС. Площадки и кабельроста на кровле. Версия 1
Название видов в Revit:
Ссылка на Revit файл: RSN://vpp-rs19-ren08.main.picompany.ru/0292_Рен_Алтуфьевское ш., 51-53/Корпус 3/55_СС/0292-Р-ЖД-3-СС-о.rvt
Прошу взять в работу. Все замечания и комментарии оставлять в теме данного письма.
Вложения: dwg файлы.
4. Открывает dwg и блокируем слои с осями, архитектурой и марками помещений (поможет при дальнейшем согласовании альбомов АР).
5. Отправляем файлы заданием к АР и ОВ. В адресаты ставим ГС АР, ГС ОВ и ведущих специалистов (если таковы известны). В копию ставим зам. руководителя СС, руководителя отдела СС, куратора, ГС СС, ГС АиД, ГС КР, ГС ЭОМ, ГС ВК и ведущих специалистов (если таковы известны).
(пример письма)
Тема письма: 0342 Алтуфьевское 4-5. Задание к АР/ОВ от СС. Площадки и кабельроста на кровле
Здравствуйте.
Выдается задание на стадию П.
0338 Люблинская 121. Задание к АР/ОВ от СС. Площадки и кабельроста на кровле. Версия 1
Название видов в Revit:
Ссылка на Revit файл: RSN://vpp-rs19-ren08.main.picompany.ru/0292_Рен_Алтуфьевское ш., 51-53/Корпус 3/55_СС/0292-Р-ЖД-3-СС-о.rvt
Прошу взять в работу. Все замечания и комментарии оставлять в теме данного письма.
Вложения: dwg файлы.
