Стадия АПР. Формирование кабельных конструкций на кровлеЭлементы, выделенные синим, являются ссылкамиДанный алгоритм применять только после изучения следующей информации:
- Типовой проект (спросить у куратора);
-
Чек-лист технических решений СС. Реновация;
-
Рекомендации по моделированию и увязке инженерных сетей (СПИС).
-
Рекомендации от МФР.
1. Открываем вид
100_План ... этажа/Кровля (+....).

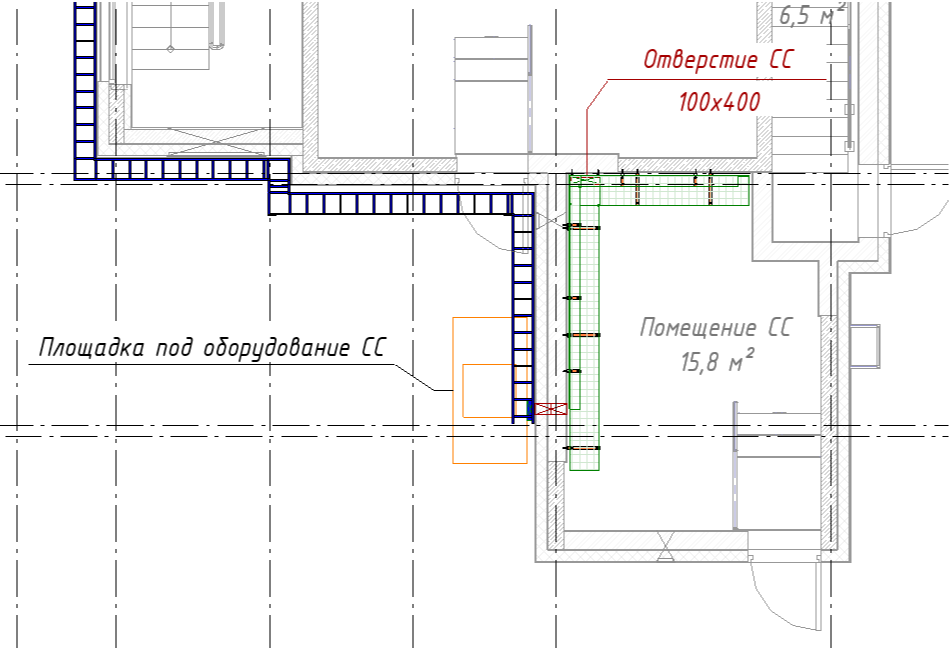

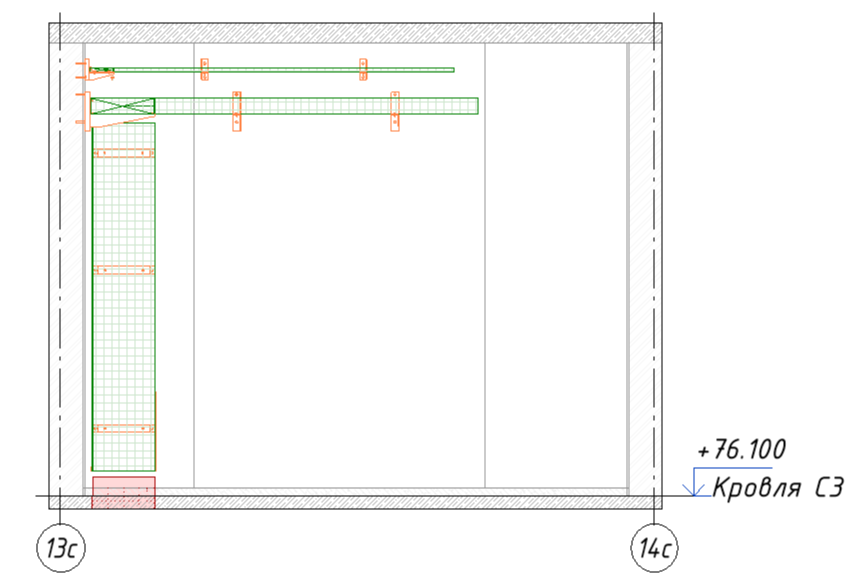

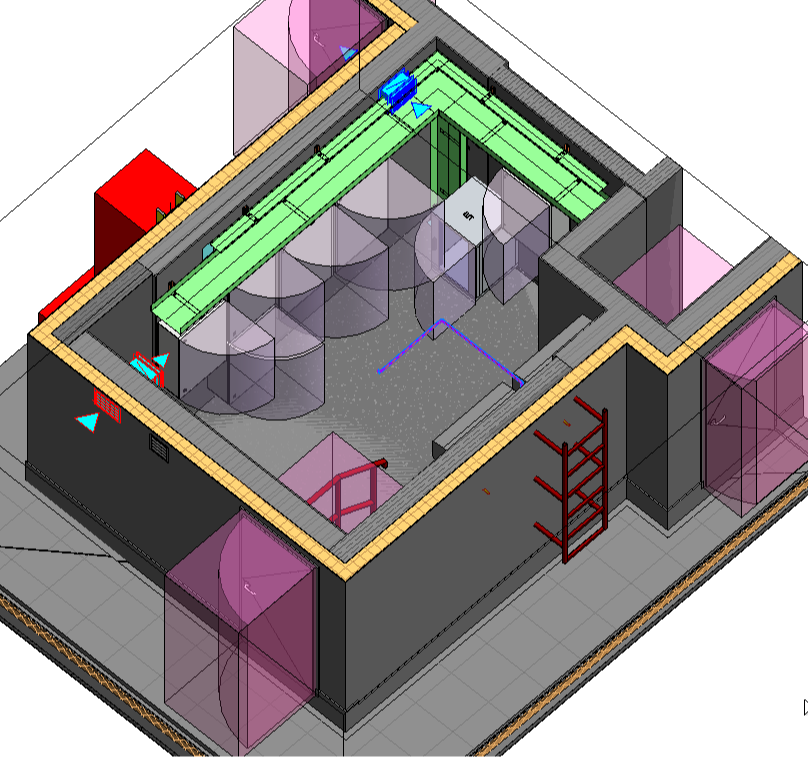

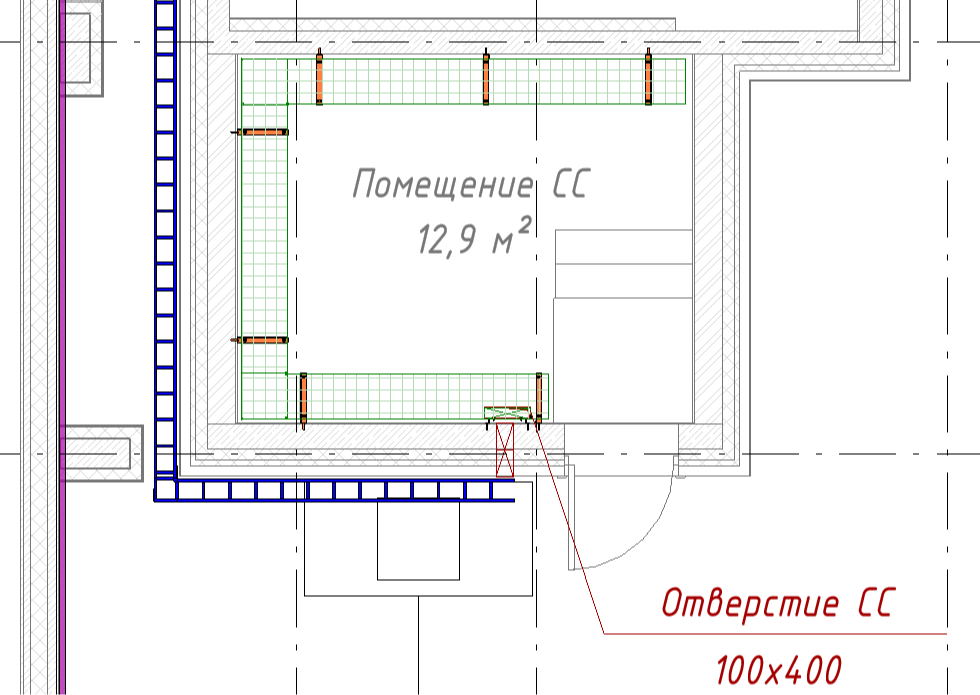

2. В помещении СС размещаем:
- гильзу
100х400х200 (параметры X,Y,Z (без отступа), семейство
GM_Гильзы) у стены с отступом 50мм, анализируя расположение лотка на чердаке и стараясь минимизировать общую длину;
- горизонтальный лоток
100х400 (

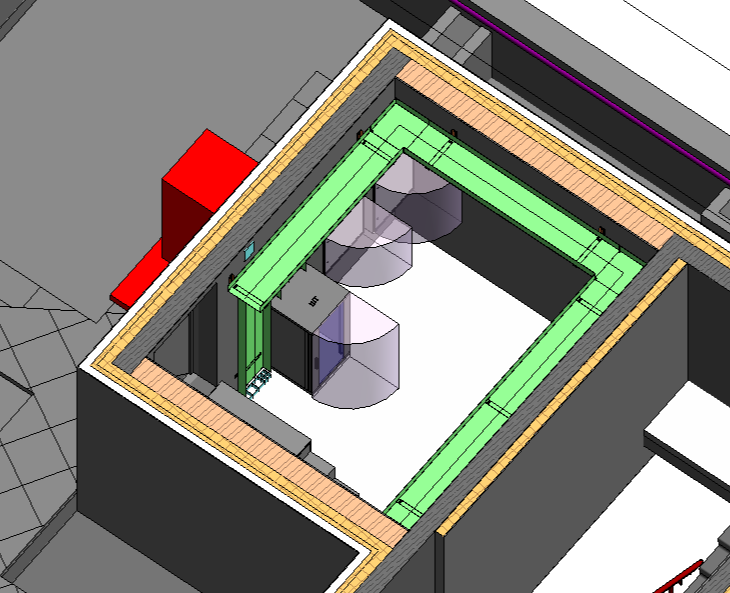

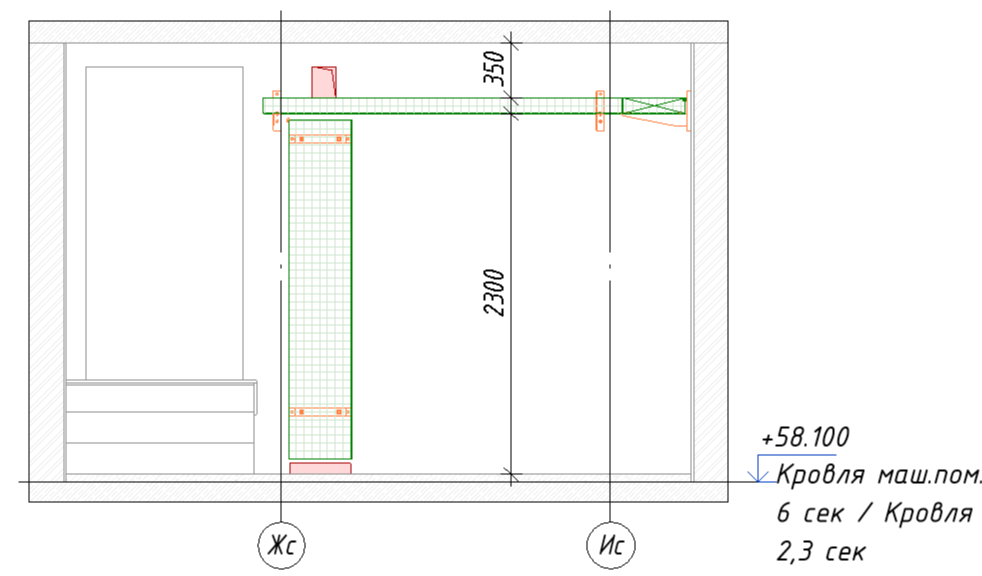

DKC - Лоток проволочный) по периметру помещения на высоте
350мм от низа плиты покрытия и верха лотка;
- вертикальный лоток
100х400 (
DKC - Лоток проволочный) и крепление (
CCT_DKC_Крепление к стене (вертикально):Для проволочного (Лпр),
100х300) у стены над гильзой.
