Стадия АПР. Часть 6. Формирование кабельных конструкций на чердаке
Элементы, выделенные синим, являются ссылками

Данный алгоритм применять только после изучения следующей информации:
- Типовой проект (спросить у куратора);
- Чек-лист технических решений СС. Реновация;
- Рекомендации по моделированию и увязке инженерных сетей (СПИС).
- Рекомендации от МФР.

1. Открываем вид 100_План ... этажа/Чердак (+....).
2. Соосно с типовым этажом размещаем:
- гильзы 100х400х200 (параметры X,Y,Z (без отступа), семейство GM_Гильзы) в зоне ниши СС;
- 4 гильзы (семейство GM_Отверстие круглое (в плите): Ø42,3х2,8) в зоне ниши транзита СС(СП6) (смещение - 140мм, Z - 390мм).
3. Соосно с 2-м этажом размещаем гильзу 150х450х270 (параметры X,Y,Z (без отступа), семейство GM_Гильзы) в зоне УЭРВ (смещение - 70мм).

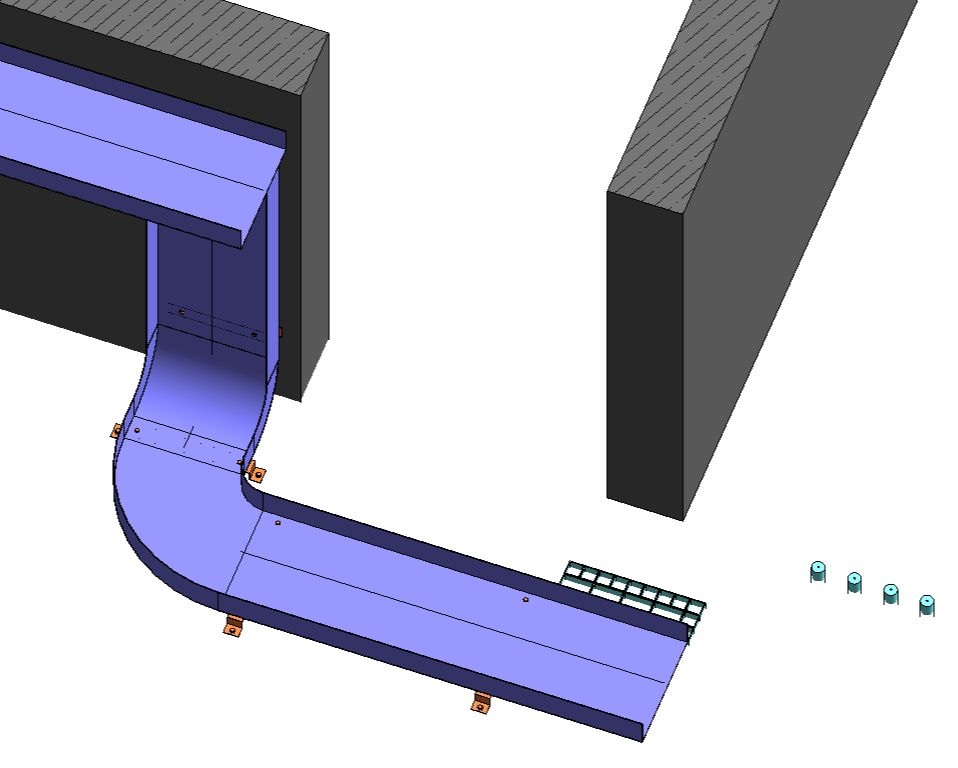

4. Прокладываем горизонтальный лоток 100х400 (DKC - Лоток перфорированный) и крепление (CCT_DKC_Крепление к полу) на высоте 176 мм в местах гильз и доводим до ближайшей стены.

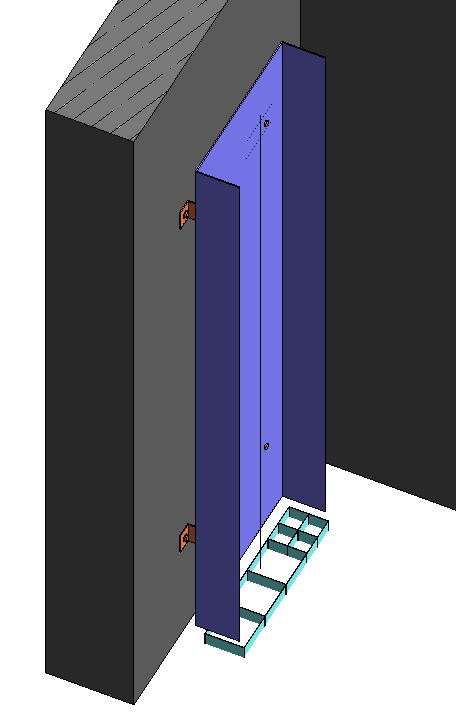

5. Прокладываем вертикальный лоток 100х400 (DKC - Лоток перфорированный) и крепление шириной 300мм (CCT_DKC_Крепление к стене (вертикально):Для перфорированного (Лпер)) у стены в местах горизонтального лотка (см. п.4) и в местах квадратных гильз, примыкающих к стене.

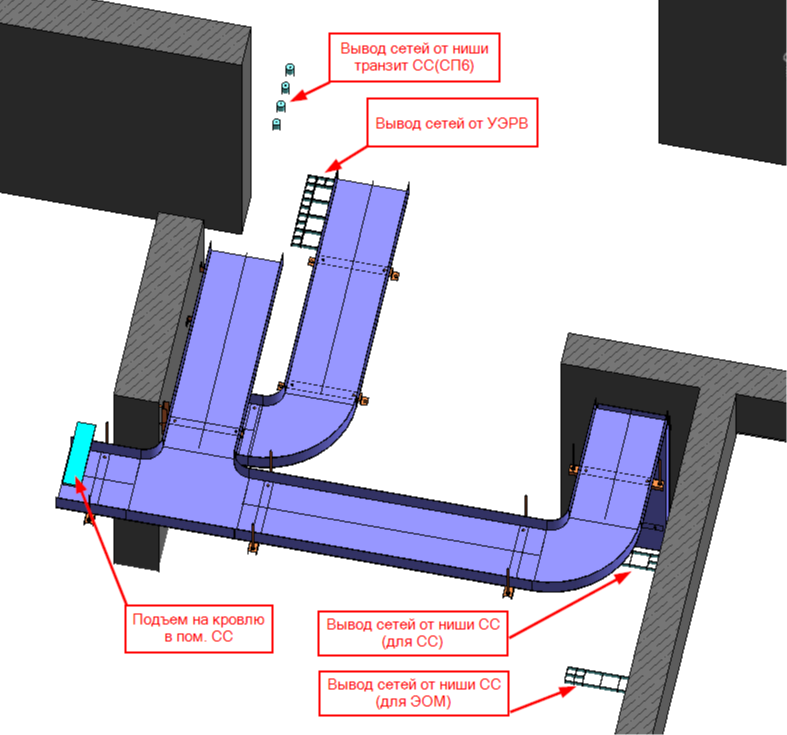

6. Прокладываем горизонтальный лоток 100х400 (DKC - Лоток перфорированный) на высоте 150 мм от верха лотка до низа плиты покрытия, соединяя вывод сетей в зоне УЭРВ и ниши СС с отверстием в плите кровли, ведущем в пом. СС.
