Стадия П. Алгоритм формирования задания к ТехстронгДанный алгоритм применять только после изучения следующей информации:
-

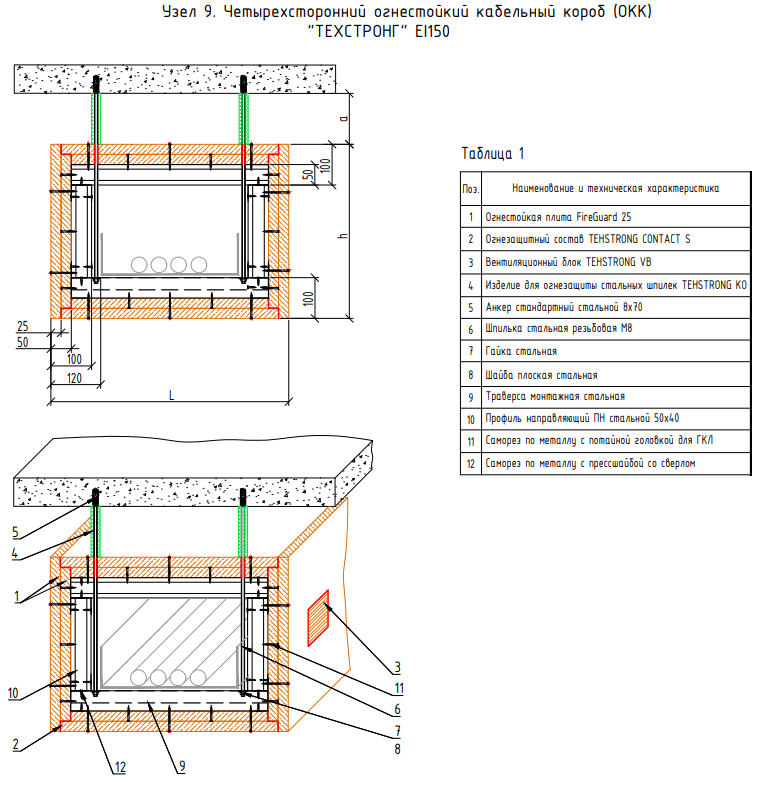

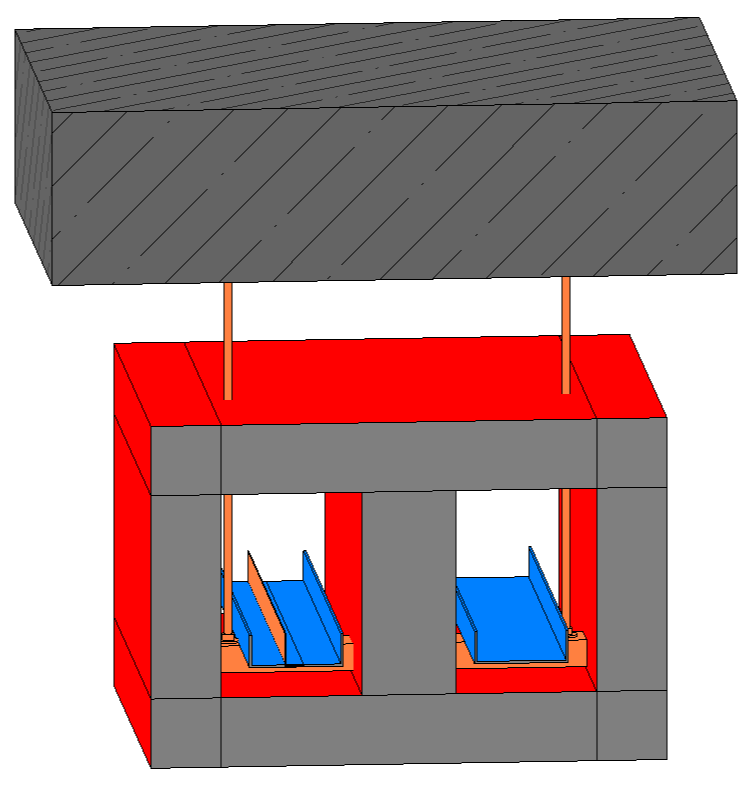

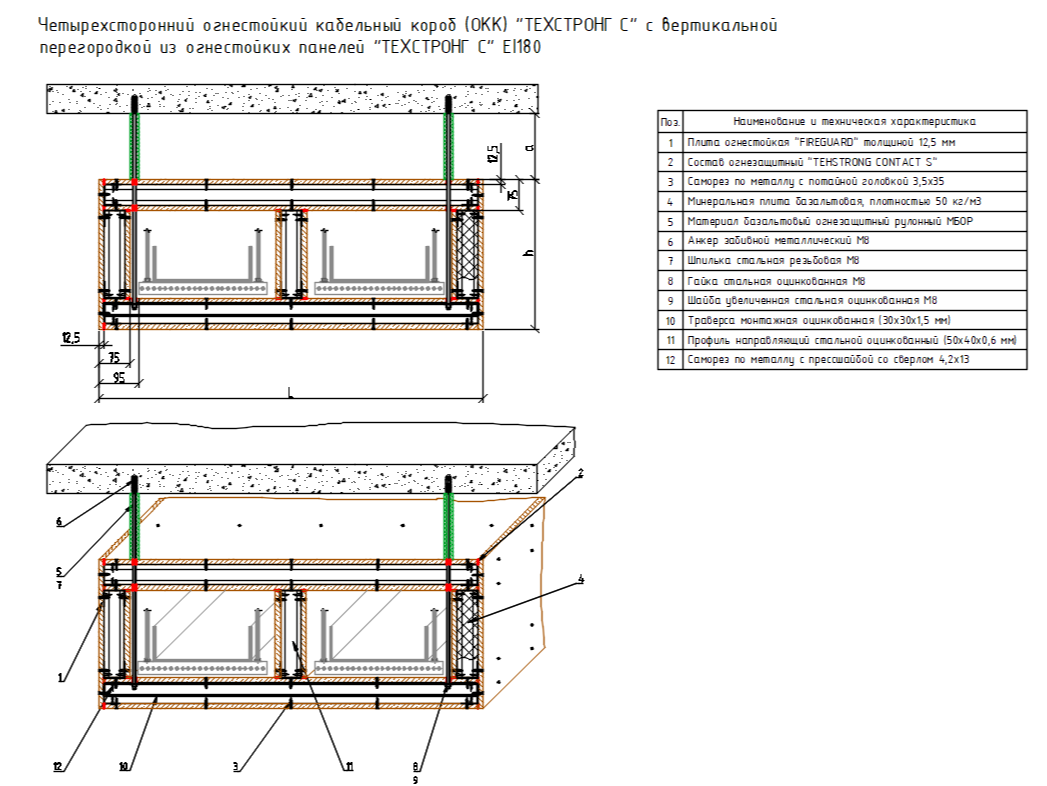

Огнестойкие кабельные короба "ТЕХСТРОНГ".
1. Копируем вид
400_План 0 этажа/Подземный (-...) и применяем шаблон вида
СС_Задание к Техстронг. Переименовываем вид (пример наименования вида -
201_План 0 этажа/Подземный (-8.010)_Задание к Техстронг). Корректируем шаблон вида - во вкладке
Связанные файлы оставляем только АР и КР с активными
Полутона и
Подложка.

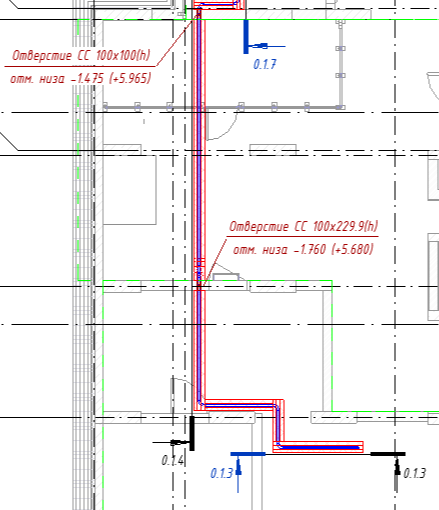

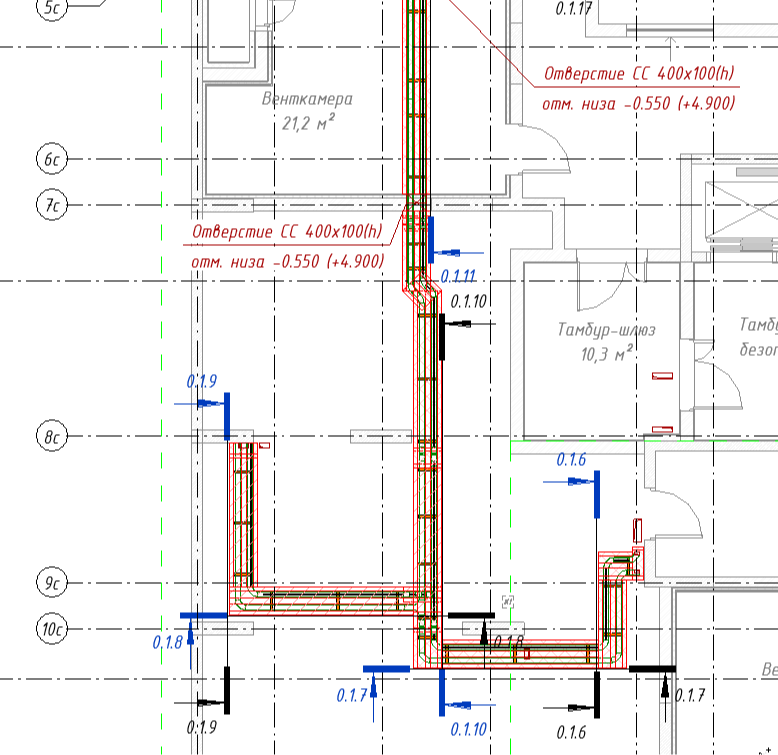

2. Проверяем наличие отверстий (GM_отверстие прямоугольное (в стене):Отверстие) в местах прохода сетей через стены. Формируем марки отверстий
TG-GM_Отверстие:Отверстие в стене (Маркировка/XхZОтметка)(40) предварительно применив к ним параметризацию при помощи
PIKTools Параметризация (вкладка 1.ИОС→1.1 и 1.3).
