Стадия П. Алгоритм формирования задание к КР на отверстия в плите перекрытия и монолитных стенах
1. Ознакомиться с инструкциями:
- Процесс передачи заданий на отверстия между дисциплинами;
- Рекомендации от КР. Правила расстановки отверстий в вертикальных конструкциях;
- Рекомендации от КР. Увязка отверстий.
2. Подземный этаж.
2.1. Копируем вид 100_План 0 этажа/Подземный (...) и применяем шаблон СС_Задание к КР_Отверстия (пример наименования - 220_План 0 этажа/Подземный (-6.500)_Задание к КР_Отверстия).
2.2. В местах пересечения КК и монолитных стен ставим отверстия с отступом от лотка по всем осям 25мм.
Если лоток шириной 400мм идет под перекрытием, то отверстие доводим до него.
2.3. Расставляем размеры относительно края отверстия и архитектурной оси.
2.4. Ставим марку TG-GM_Отверстие:Отверстие в стене (Маркировка/XхZОтметка)(40) для отверстий в стене.
2.5. На все вертикальные отверстия применяем плагин PikTools Параметризация (1.ИОС→1.1).
2.6. Активируем рабочий набор 20_Отверстия и закладные детали. Собираем все отверстия в группу (пример наименования - 0350-П-ЖД-14-СС-ККЗ_Отверстия КР_LV.010_2023.11.07). Все группы блокируем.
2.7. Выгружаем dwg файл (пример наименования - 0342-П-ЖД-1-СС-ККЗ_Отверстия КР на подземном этаже_2023.06.09) и группу rvt (при помощи плагина PIKTools Вставка отверстий (Экспорт групп)) на рабочий стол (например в папку Загрузки), а потом переносим в папку исходящие (пример наименования - 2023-06-09 Задание к КР, отверстия на подземном этаже, v.1).
2.8. Открываем dwg и блокируем слои с осями, архитектурой и марками помещений (поможет при дальнейшем согласовании альбомов АР).
2.9. Отправляем файлы в виде задания к КР. В адресаты ставим ГС КР и ведущих специалистов (если таковы известны). В копию ставим ГС АР, ГС ЭОМ, ГС ОВ, ГС ВК, ГС СС, ГС АиД и ведущих специалистов (если таковы известны).
(пример письма)
Здравствуйте.
Выдается задание на стадию П.
0342 Алтуфьевское 4-5. Задание к КР от СС. Отверстия на подземном этаже. Версия 1.
Задание содержит отверстия в вертикальных ж.б. конструкциях. Отверстий в горизонтальных плитах нет.

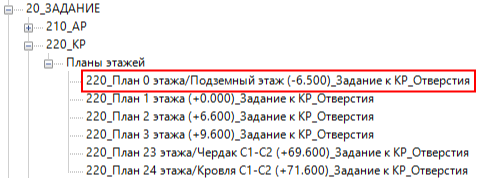

Название видов в Revit:
1. Ознакомиться с инструкциями:
- Процесс передачи заданий на отверстия между дисциплинами;
- Рекомендации от КР. Правила расстановки отверстий в вертикальных конструкциях;
- Рекомендации от КР. Увязка отверстий.
2. Подземный этаж.
2.1. Копируем вид 100_План 0 этажа/Подземный (...) и применяем шаблон СС_Задание к КР_Отверстия (пример наименования - 220_План 0 этажа/Подземный (-6.500)_Задание к КР_Отверстия).
2.2. В местах пересечения КК и монолитных стен ставим отверстия с отступом от лотка по всем осям 25мм.
Если лоток шириной 400мм идет под перекрытием, то отверстие доводим до него.
2.3. Расставляем размеры относительно края отверстия и архитектурной оси.
2.4. Ставим марку TG-GM_Отверстие:Отверстие в стене (Маркировка/XхZОтметка)(40) для отверстий в стене.
2.5. На все вертикальные отверстия применяем плагин PikTools Параметризация (1.ИОС→1.1).
2.6. Активируем рабочий набор 20_Отверстия и закладные детали. Собираем все отверстия в группу (пример наименования - 0350-П-ЖД-14-СС-ККЗ_Отверстия КР_LV.010_2023.11.07). Все группы блокируем.
2.7. Выгружаем dwg файл (пример наименования - 0342-П-ЖД-1-СС-ККЗ_Отверстия КР на подземном этаже_2023.06.09) и группу rvt (при помощи плагина PIKTools Вставка отверстий (Экспорт групп)) на рабочий стол (например в папку Загрузки), а потом переносим в папку исходящие (пример наименования - 2023-06-09 Задание к КР, отверстия на подземном этаже, v.1).
2.8. Открываем dwg и блокируем слои с осями, архитектурой и марками помещений (поможет при дальнейшем согласовании альбомов АР).
2.9. Отправляем файлы в виде задания к КР. В адресаты ставим ГС КР и ведущих специалистов (если таковы известны). В копию ставим ГС АР, ГС ЭОМ, ГС ОВ, ГС ВК, ГС СС, ГС АиД и ведущих специалистов (если таковы известны).
(пример письма)
Здравствуйте.
Выдается задание на стадию П.
0342 Алтуфьевское 4-5. Задание к КР от СС. Отверстия на подземном этаже. Версия 1.
Задание содержит отверстия в вертикальных ж.б. конструкциях. Отверстий в горизонтальных плитах нет.
Название видов в Revit:
Ссылка на Revit файл: RSN://vpp-rs19-ren04.main.picompany.ru/0342_Рен_Алтуфьевский р-н, мкр. 4-5/Корпус 2.1/55_СС/0342-Р-ЖД-2.1-СС-о.rvt
Прошу взять в работу. Все замечания и комментарии оставлять в теме данного письма.
Вложения: группа элементов в формате "rvt", dwg файлы.
3. 1 этаж.
3.1. Копируем вид 100_План 1 этажа (+0.000) и применяем шаблон СС_Задание к КР_Отверстия (пример наименования - 220_План 1 этажа (+0.000)_Задание к КР_Отверстия).
3.2. Отверстия расставлены на стадии ОПР, необходимо расставить размеры и скорректировать положение так, чтобы размер был кратен 10.
3.3. Ставим марки:
- TG-GM_Отверстие:Отверстие в плите (Маркировка/XхY) для квадратных отверстий в плите;
- TG-GM_Отверстие:Гильза в плите (Маркировка/ДиаметрТолщина) для гильз в плите.
3.4. Активируем рабочий набор 20_Отверстия и закладные детали. Все группы разгруппировываем. Собираем все отверстия в плите в группу (пример наименования - 0350-П-ЖД-14-СС-ККЗ_Отверстия КР в ПП_LV.110_2023.11.07). Все группы блокируем.
3.5. Выгружаем dwg файл (пример наименования - 0350-П-ЖД-14-СС-ККЗ_Отверстия КР на 1 этаже_2023.11.07, обратить внимание - при сохранении в названии точки меняются на "_", нужно заменить) и группы rvt (при помощи плагина PIKTools Вставка отверстий (Экспорт групп)) на рабочий стол (например в папку Загрузки), а потом переносим в папку исходящие (пример наименования - 2023-09-08 Задание к КР, отверстия на 1 этаже, v.1).
3.6. Если использовалось семейство GM_Гильзы, то открываем группу rvt и заменяем на семейство GM_Отверстие прямоугольное (в плите) (видео инструкция).
3.7. Открываем dwg и блокируем слои с осями, архитектурой и марками помещений (поможет при дальнейшем согласовании альбомов АР).
3.8. Отправляем файлы в виде задания к КР. В адресаты ставим ГС КР и ведущих специалистов (если таковы известны). В копию ставим ГС АР, ГС ЭОМ, ГС ОВ, ГС ВК, ГС СС, ГС АиД и ведущих специалистов (если таковы известны).
(пример письма)
Тема письма: 0342 Алтуфьевское 4-5. Задание к КР от СС. Отверстия на 1 этаже
Здравствуйте.
Выдается предварительное задание на стадию П.
0342 Алтуфьевское 4-5. Задание к КР от СС. Отверстия на 1 этаже. Версия 1.
Задание содержит отверстия только в плитах, отверстия в вертикальных ж.б. конструкциях отсутствуют

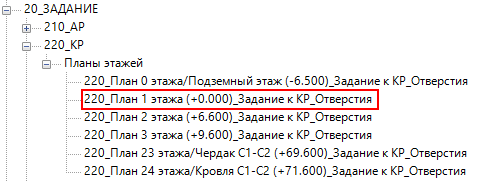

Название видов в Revit:
Прошу взять в работу. Все замечания и комментарии оставлять в теме данного письма.
Вложения: группа элементов в формате "rvt", dwg файлы.
3. 1 этаж.
3.1. Копируем вид 100_План 1 этажа (+0.000) и применяем шаблон СС_Задание к КР_Отверстия (пример наименования - 220_План 1 этажа (+0.000)_Задание к КР_Отверстия).
3.2. Отверстия расставлены на стадии ОПР, необходимо расставить размеры и скорректировать положение так, чтобы размер был кратен 10.
3.3. Ставим марки:
- TG-GM_Отверстие:Отверстие в плите (Маркировка/XхY) для квадратных отверстий в плите;
- TG-GM_Отверстие:Гильза в плите (Маркировка/ДиаметрТолщина) для гильз в плите.
3.4. Активируем рабочий набор 20_Отверстия и закладные детали. Все группы разгруппировываем. Собираем все отверстия в плите в группу (пример наименования - 0350-П-ЖД-14-СС-ККЗ_Отверстия КР в ПП_LV.110_2023.11.07). Все группы блокируем.
3.5. Выгружаем dwg файл (пример наименования - 0350-П-ЖД-14-СС-ККЗ_Отверстия КР на 1 этаже_2023.11.07, обратить внимание - при сохранении в названии точки меняются на "_", нужно заменить) и группы rvt (при помощи плагина PIKTools Вставка отверстий (Экспорт групп)) на рабочий стол (например в папку Загрузки), а потом переносим в папку исходящие (пример наименования - 2023-09-08 Задание к КР, отверстия на 1 этаже, v.1).
3.6. Если использовалось семейство GM_Гильзы, то открываем группу rvt и заменяем на семейство GM_Отверстие прямоугольное (в плите) (видео инструкция).
3.7. Открываем dwg и блокируем слои с осями, архитектурой и марками помещений (поможет при дальнейшем согласовании альбомов АР).
3.8. Отправляем файлы в виде задания к КР. В адресаты ставим ГС КР и ведущих специалистов (если таковы известны). В копию ставим ГС АР, ГС ЭОМ, ГС ОВ, ГС ВК, ГС СС, ГС АиД и ведущих специалистов (если таковы известны).
(пример письма)
Тема письма: 0342 Алтуфьевское 4-5. Задание к КР от СС. Отверстия на 1 этаже
Здравствуйте.
Выдается предварительное задание на стадию П.
0342 Алтуфьевское 4-5. Задание к КР от СС. Отверстия на 1 этаже. Версия 1.
Задание содержит отверстия только в плитах, отверстия в вертикальных ж.б. конструкциях отсутствуют
Название видов в Revit:
Ссылка на Revit файл: RSN://vpp-rs19-ren04.main.picompany.ru/0342_Рен_Алтуфьевский р-н, мкр. 4-5/Корпус 2.1/55_СС/0342-Р-ЖД-2.1-СС-о.rvt
Прошу взять в работу. Все замечания и комментарии оставлять в теме данного письма. В случае отсутствия комментариев в течении 5 дней - задание считается согласованным.
Вложения: группа элементов в формате "rvt", dwg файлы.
4. 2 этаж.
4.1. Копируем вид 100_План 2 этажа (+...) и применяем шаблон СС_Задание к КР_Отверстия (пример наименования - 220_План 2 этажа (+7.050)_Задание к КР_Отверстия).
4.2. Корректируем шаблон вида - во вкладке Связанные файлы оставляем только АР и КР с активными Полутона и Подложка.
4.3. Для скрытия отверстий АР (в зашивке ниши СС) в параметре BS_Обозначение ставим значение АР.

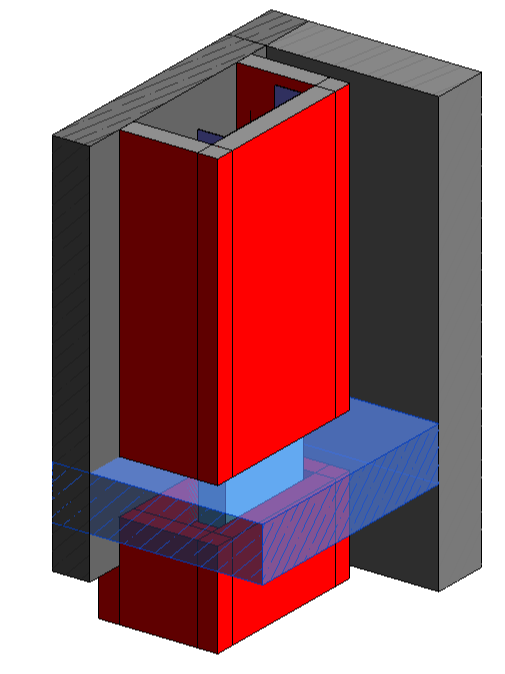

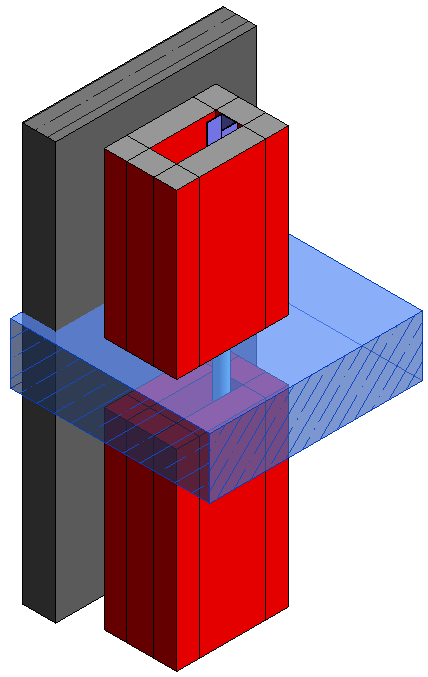

4.4. Сверяем соосность отверстий в плите в нише СС относительно 1 этажа, путем копирования размеров (если не соосно, то не скопируются). Правим отверстия, если соосность не выполняется (не разгруппировываем).

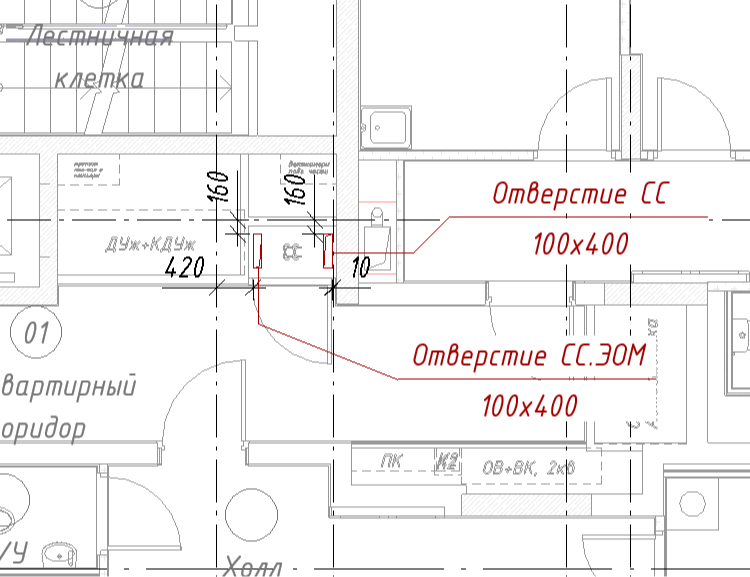

4.5. Ставим марку TG-GM_Отверстие:Отверстие в плите (Маркировка/XхY) - для отверстий в плите. Заполняем значение параметров:
BS_Марка - СС
BS_Марка - СС.ЭОМ (для силовых сетей ниши СС)
Прошу взять в работу. Все замечания и комментарии оставлять в теме данного письма. В случае отсутствия комментариев в течении 5 дней - задание считается согласованным.
Вложения: группа элементов в формате "rvt", dwg файлы.
4. 2 этаж.
4.1. Копируем вид 100_План 2 этажа (+...) и применяем шаблон СС_Задание к КР_Отверстия (пример наименования - 220_План 2 этажа (+7.050)_Задание к КР_Отверстия).
4.2. Корректируем шаблон вида - во вкладке Связанные файлы оставляем только АР и КР с активными Полутона и Подложка.
4.3. Для скрытия отверстий АР (в зашивке ниши СС) в параметре BS_Обозначение ставим значение АР.
4.4. Сверяем соосность отверстий в плите в нише СС относительно 1 этажа, путем копирования размеров (если не соосно, то не скопируются). Правим отверстия, если соосность не выполняется (не разгруппировываем).
4.5. Ставим марку TG-GM_Отверстие:Отверстие в плите (Маркировка/XхY) - для отверстий в плите. Заполняем значение параметров:
BS_Марка - СС
BS_Марка - СС.ЭОМ (для силовых сетей ниши СС)

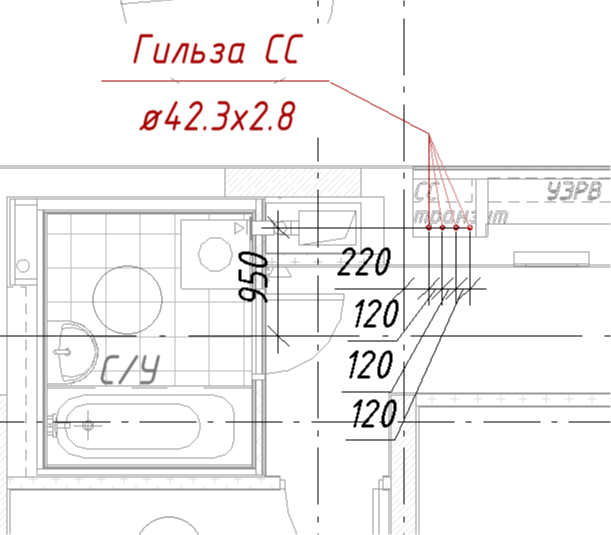

4.6. Ставим марку TG-GM_Отверстие:Гильза в плите (Маркировка/ДиаметрТолщина) - для гильз в плите.

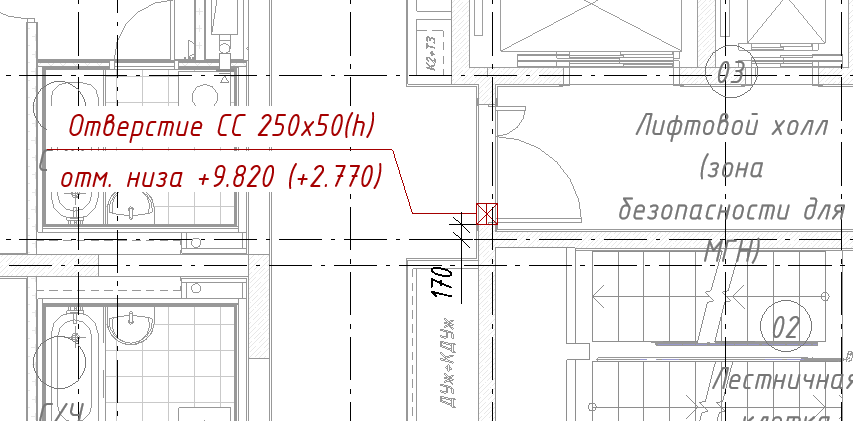

4.7. Если стена, граничащая с лифтовым холлом и коридором - монолитная, то формируем отверстие 250х50 (GM_Отверстие прямоугольное (в стене):Отверстие) под перекрытием над дверным проемом. Ставим размер относительно архитектурной оси и маркируем семейством TG-GM_Отверстие:Отверстие в стене (Отверстие в стене (Маркировка/XхZОтметка)(40). Применяем плагин PIKTools Параметризация (1.ИОС→1.1). Отверстие копируем на все типовые этажи.
4.8. Активируем рабочий набор 20_Отверстия и закладные детали. Все группы разгруппировываем. Собираем все отверстия в плите посекционно в группу (пример наименования - 0350-П-ЖД-14-СС-ККЗ_Отверстия КР в ПП_LV.210_С1_2023.11.07). Если есть отверстия в стене, то собираем посекционно в группу (пример наименования - 0350-П-ЖД-14-СС-КК_Отверстия КР_LV.210_С1_2023.11.07). Все группы блокируем.
4.9. Выгружаем dwg файл (пример наименования - 0350-П-ЖД-14-СС-ККЗ_Отверстия КР на 2 этаже_2023.11.07, обратить внимание - при сохранении в названии точки меняются на "_", нужно заменить) и группы rvt (при помощи плагина PIKTools Вставка отверстий (Экспорт групп)) на рабочий стол (например в папку Загрузки), а потом переносим в папку исходящие (пример наименования - 2023-09-08 Задание к КР, отверстия на 2 этаже, v.1).
4.10. Если использовалось семейство GM_Гильзы, то открываем группу rvt и заменяем на семейство GM_Отверстие прямоугольное (в плите) (видео инструкция).
4.11. Открываем dwg и блокируем слои с осями, архитектурой и марками помещений (поможет при дальнейшем согласовании альбомов АР).
4.12. Отправляем файлы в виде задания к КР. В адресаты ставим ГС КР и ведущих специалистов (если таковы известны). В копию ставим ГС АР, ГС ЭОМ, ГС ОВ, ГС ВК, ГС СС, ГС АиД и ведущих специалистов (если таковы известны).
(пример письма)
Тема письма: 0342 Алтуфьевское 4-5. Задание к КР от СС. Отверстия на 2 этаже
Здравствуйте.
Выдается предварительное задание на стадию П.
0342 Алтуфьевское 4-5. Задание к КР от СС. Отверстия на 2 этаже. Версия 1.
Задание содержит отверстия в плите на отм. +6.450, +7.050 и в вертикальных ж.б. конструкциях. (если отверстий в стенах нет, то делаем приписку - "Отверстия в вертикальных ж.б. конструкциях отсутствуют").

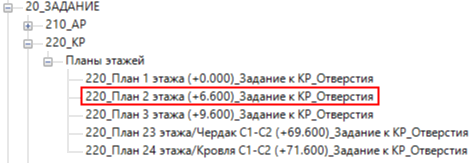

Название видов в Revit:
4.9. Выгружаем dwg файл (пример наименования - 0350-П-ЖД-14-СС-ККЗ_Отверстия КР на 2 этаже_2023.11.07, обратить внимание - при сохранении в названии точки меняются на "_", нужно заменить) и группы rvt (при помощи плагина PIKTools Вставка отверстий (Экспорт групп)) на рабочий стол (например в папку Загрузки), а потом переносим в папку исходящие (пример наименования - 2023-09-08 Задание к КР, отверстия на 2 этаже, v.1).
4.10. Если использовалось семейство GM_Гильзы, то открываем группу rvt и заменяем на семейство GM_Отверстие прямоугольное (в плите) (видео инструкция).
4.11. Открываем dwg и блокируем слои с осями, архитектурой и марками помещений (поможет при дальнейшем согласовании альбомов АР).
4.12. Отправляем файлы в виде задания к КР. В адресаты ставим ГС КР и ведущих специалистов (если таковы известны). В копию ставим ГС АР, ГС ЭОМ, ГС ОВ, ГС ВК, ГС СС, ГС АиД и ведущих специалистов (если таковы известны).
(пример письма)
Тема письма: 0342 Алтуфьевское 4-5. Задание к КР от СС. Отверстия на 2 этаже
Здравствуйте.
Выдается предварительное задание на стадию П.
0342 Алтуфьевское 4-5. Задание к КР от СС. Отверстия на 2 этаже. Версия 1.
Задание содержит отверстия в плите на отм. +6.450, +7.050 и в вертикальных ж.б. конструкциях. (если отверстий в стенах нет, то делаем приписку - "Отверстия в вертикальных ж.б. конструкциях отсутствуют").
Название видов в Revit:
Ссылка на Revit файл: RSN://vpp-rs19-ren04.main.picompany.ru/0342_Рен_Алтуфьевский р-н, мкр. 4-5/Корпус 2.1/55_СС/0342-Р-ЖД-2.1-СС-о.rvt
Прошу взять в работу. Все замечания и комментарии оставлять в теме данного письма. В случае отсутствия комментариев в течении 5 дней - задание считается согласованным.
Вложения: группа элементов в формате "rvt", dwg файлы.
5. Типовой этаж.
5.1. Копируем вид 100_План 3 этажа (+...) и применяем шаблон СС_Задание к КР_Отверстия (пример наименования - 220_План 3 этажа (+10.050)_Задание к КР_Отверстия).
5.2. Копируем марки отверстий и размеры с вида 220_План 2 этажа (+...)_Задание к КР_Отверстия. Если соосность выполнена, то копирование пройдет корректно.
5.3. Применяем плагин PIKTools Параметризация (1.ИОС→1.1) для отверстий в стене.
5.4. При помощи аннотационного текста размером 5мм на виде над планом пишем "Использовать как типовое решение для плит от +... до +... включительно".
5.5. Активируем рабочий набор 20_Отверстия и закладные детали. Собираем все отверстия в плите посекционно в группу (пример наименования - 0350-П-ЖД-14-СС-КК_Отверстия КР в ПП_LV.510_С1_2023.11.07). Если есть отверстия в стене, то собираем посекционно в группу (пример наименования - 0350-П-ЖД-14--КК_Отверстия КР_LV.510_С1_2023.11.07). Все группы блокируем.
5.6. Выгружаем dwg файл (пример наименования - 0350-П-ЖД-14-СС-КК_Отверстия КР на типовом этаже_2023.11.07, обратить внимание - при сохранении в названии точки меняются на "_", нужно заменить) и группы rvt (при помощи плагина PIKTools Вставка отверстий (Экспорт групп)) на рабочий стол (например в папку Загрузки), а потом переносим в папку исходящие (пример наименования - 2023-09-08 Задание к КР, отверстия на типовом этаже, v.1).
5.7. Если использовалось семейство GM_Гильзы, то открываем группу rvt и заменяем на семейство GM_Отверстие прямоугольное (в плите) (видео инструкция).
5.8. Открываем dwg и блокируем слои с осями, архитектурой и марками помещений (поможет при дальнейшем согласовании альбомов АР).
5.9. Отправляем файлы в виде задания к КР. В адресаты ставим ГС КР и ведущих специалистов (если таковы известны). В копию ставим ГС АР, ГС ЭОМ, ГС ОВ, ГС ВК, ГС СС, ГС АиД и ведущих специалистов (если таковы известны).
(пример письма)
Тема письма: 0342 Алтуфьевское 4-5. Задание к КР от СС. Отверстия на типовом этаже
Здравствуйте.
Выдается предварительное задание на стадию П.
0342 Алтуфьевское 4-5. Задание к КР от СС. Отверстия на типовом этаже. Версия 1.
Типизация заданий следующая:
- для плиты от +10.050 до +55.050 включительно (С1);
- для плиты от +10.050 до +73.050 включительно (С2);
- для плиты от +9.450 до +66.450 включительно (С3-С4);
- для плиты от +9.450 до +72.450 включительно (С5);
- для плиты и вертикальных ж.б. конструкций от +9.450 до +54.450 включительно (С6).
Отверстия в вертикальных ж.б. конструкциях отсутствуют.
Название видов в Revit:
Прошу взять в работу. Все замечания и комментарии оставлять в теме данного письма. В случае отсутствия комментариев в течении 5 дней - задание считается согласованным.
Вложения: группа элементов в формате "rvt", dwg файлы.
5. Типовой этаж.
5.1. Копируем вид 100_План 3 этажа (+...) и применяем шаблон СС_Задание к КР_Отверстия (пример наименования - 220_План 3 этажа (+10.050)_Задание к КР_Отверстия).
5.2. Копируем марки отверстий и размеры с вида 220_План 2 этажа (+...)_Задание к КР_Отверстия. Если соосность выполнена, то копирование пройдет корректно.
5.3. Применяем плагин PIKTools Параметризация (1.ИОС→1.1) для отверстий в стене.
5.4. При помощи аннотационного текста размером 5мм на виде над планом пишем "Использовать как типовое решение для плит от +... до +... включительно".
5.5. Активируем рабочий набор 20_Отверстия и закладные детали. Собираем все отверстия в плите посекционно в группу (пример наименования - 0350-П-ЖД-14-СС-КК_Отверстия КР в ПП_LV.510_С1_2023.11.07). Если есть отверстия в стене, то собираем посекционно в группу (пример наименования - 0350-П-ЖД-14--КК_Отверстия КР_LV.510_С1_2023.11.07). Все группы блокируем.
5.6. Выгружаем dwg файл (пример наименования - 0350-П-ЖД-14-СС-КК_Отверстия КР на типовом этаже_2023.11.07, обратить внимание - при сохранении в названии точки меняются на "_", нужно заменить) и группы rvt (при помощи плагина PIKTools Вставка отверстий (Экспорт групп)) на рабочий стол (например в папку Загрузки), а потом переносим в папку исходящие (пример наименования - 2023-09-08 Задание к КР, отверстия на типовом этаже, v.1).
5.7. Если использовалось семейство GM_Гильзы, то открываем группу rvt и заменяем на семейство GM_Отверстие прямоугольное (в плите) (видео инструкция).
5.8. Открываем dwg и блокируем слои с осями, архитектурой и марками помещений (поможет при дальнейшем согласовании альбомов АР).
5.9. Отправляем файлы в виде задания к КР. В адресаты ставим ГС КР и ведущих специалистов (если таковы известны). В копию ставим ГС АР, ГС ЭОМ, ГС ОВ, ГС ВК, ГС СС, ГС АиД и ведущих специалистов (если таковы известны).
(пример письма)
Тема письма: 0342 Алтуфьевское 4-5. Задание к КР от СС. Отверстия на типовом этаже
Здравствуйте.
Выдается предварительное задание на стадию П.
0342 Алтуфьевское 4-5. Задание к КР от СС. Отверстия на типовом этаже. Версия 1.
Типизация заданий следующая:
- для плиты от +10.050 до +55.050 включительно (С1);
- для плиты от +10.050 до +73.050 включительно (С2);
- для плиты от +9.450 до +66.450 включительно (С3-С4);
- для плиты от +9.450 до +72.450 включительно (С5);
- для плиты и вертикальных ж.б. конструкций от +9.450 до +54.450 включительно (С6).
Отверстия в вертикальных ж.б. конструкциях отсутствуют.
Название видов в Revit:
Ссылка на Revit файл: RSN://vpp-rs19-ren04.main.picompany.ru/0342_Рен_Алтуфьевский р-н, мкр. 4-5/Корпус 2.1/55_СС/0342-Р-ЖД-2.1-СС-о.rvt
Прошу взять в работу. Все замечания и комментарии оставлять в теме данного письма. В случае отсутствия комментариев в течении 5 дней - задание считается согласованным.
Вложения: группа элементов в формате "rvt", dwg файлы.
6. Чердак.
6.1. Копируем вид 100_План ... этажа/Чердак (+...) и применяем шаблон СС_Задание к КР_Отверстия (пример наименования - 220_План 23 этажа/Чердак С1-С2 (+69.600)_Задание к КР_Отверстия).
6.2. Копируем марки отверстий и размеры с вида 220_План 2 этажа (+...)_Задание к КР_Отверстия. Если соосность выполнена, то копирование пройдет корректно.
6.3. Сверяем идентичность расположение отверстий в зоне УЭРВ с моделью ЭОМ на уровне 2 этажа.
6.4. Активируем рабочий набор 20_Отверстия и закладные детали. Собираем все отверстия в плите посекционно в группу (пример наименования - 0350-П-ЖД-14-СС-ККЗ_Отверстия КР в ПП_LV.710_С1_2023.11.07). Если есть отверстия в стене, то собираем посекционно в группу (пример наименования - 0350-П-ЖД-14-КК_Отверстия КР_LV.710_С1_2023.11.07). Все группы блокируем.
6.5. Выгружаем dwg файл (пример наименования - 0350-П-ЖД-14-СС-ККЗ_Отверстия КР на чердаке_2023.11.07, обратить внимание - при сохранении в названии точки меняются на "_", нужно заменить) и группы rvt (при помощи плагина PIKTools Вставка отверстий (Экспорт групп)) на рабочий стол (например в папку Загрузки), а потом переносим в папку исходящие (пример наименования - 2023-09-08 Задание к КР, отверстия на чердаке, v.1).
6.6. Если использовалось семейство GM_Гильзы, то открываем группу rvt и заменяем на семейство GM_Отверстие прямоугольное (в плите) (видео инструкция).
6.7. Открываем dwg и блокируем слои с осями, архитектурой и марками помещений (поможет при дальнейшем согласовании альбомов АР).
6.8. Отправляем файлы в виде задания к КР. В адресаты ставим ГС КР и ведущих специалистов (если таковы известны). В копию ставим ГС АР, ГС ЭОМ, ГС ОВ, ГС ВК, ГС СС, ГС АиД и ведущих специалистов (если таковы известны).
(пример письма)
Тема письма: 0342 Алтуфьевское 4-5. Задание к КР от СС. Отверстия на чердаке
Здравствуйте.
Выдается предварительное задание на стадию П.
0342 Алтуфьевское 4-5. Задание к КР от СС. Отверстия на чердаке. Версия 1.
Задание содержит отверстия в плите на отм. +69.600 и вертикальных ж.б. конструкциях (если отверстий в стенах нет, то делаем приписку - "Отверстия в вертикальных ж.б. конструкциях отсутствуют").

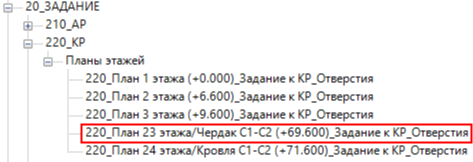

Название видов в Revit:
Прошу взять в работу. Все замечания и комментарии оставлять в теме данного письма. В случае отсутствия комментариев в течении 5 дней - задание считается согласованным.
Вложения: группа элементов в формате "rvt", dwg файлы.
6. Чердак.
6.1. Копируем вид 100_План ... этажа/Чердак (+...) и применяем шаблон СС_Задание к КР_Отверстия (пример наименования - 220_План 23 этажа/Чердак С1-С2 (+69.600)_Задание к КР_Отверстия).
6.2. Копируем марки отверстий и размеры с вида 220_План 2 этажа (+...)_Задание к КР_Отверстия. Если соосность выполнена, то копирование пройдет корректно.
6.3. Сверяем идентичность расположение отверстий в зоне УЭРВ с моделью ЭОМ на уровне 2 этажа.
6.4. Активируем рабочий набор 20_Отверстия и закладные детали. Собираем все отверстия в плите посекционно в группу (пример наименования - 0350-П-ЖД-14-СС-ККЗ_Отверстия КР в ПП_LV.710_С1_2023.11.07). Если есть отверстия в стене, то собираем посекционно в группу (пример наименования - 0350-П-ЖД-14-КК_Отверстия КР_LV.710_С1_2023.11.07). Все группы блокируем.
6.5. Выгружаем dwg файл (пример наименования - 0350-П-ЖД-14-СС-ККЗ_Отверстия КР на чердаке_2023.11.07, обратить внимание - при сохранении в названии точки меняются на "_", нужно заменить) и группы rvt (при помощи плагина PIKTools Вставка отверстий (Экспорт групп)) на рабочий стол (например в папку Загрузки), а потом переносим в папку исходящие (пример наименования - 2023-09-08 Задание к КР, отверстия на чердаке, v.1).
6.6. Если использовалось семейство GM_Гильзы, то открываем группу rvt и заменяем на семейство GM_Отверстие прямоугольное (в плите) (видео инструкция).
6.7. Открываем dwg и блокируем слои с осями, архитектурой и марками помещений (поможет при дальнейшем согласовании альбомов АР).
6.8. Отправляем файлы в виде задания к КР. В адресаты ставим ГС КР и ведущих специалистов (если таковы известны). В копию ставим ГС АР, ГС ЭОМ, ГС ОВ, ГС ВК, ГС СС, ГС АиД и ведущих специалистов (если таковы известны).
(пример письма)
Тема письма: 0342 Алтуфьевское 4-5. Задание к КР от СС. Отверстия на чердаке
Здравствуйте.
Выдается предварительное задание на стадию П.
0342 Алтуфьевское 4-5. Задание к КР от СС. Отверстия на чердаке. Версия 1.
Задание содержит отверстия в плите на отм. +69.600 и вертикальных ж.б. конструкциях (если отверстий в стенах нет, то делаем приписку - "Отверстия в вертикальных ж.б. конструкциях отсутствуют").
Название видов в Revit:
Ссылка на Revit файл: RSN://vpp-rs19-ren04.main.picompany.ru/0342_Рен_Алтуфьевский р-н, мкр. 4-5/Корпус 2.1/55_СС/0342-Р-ЖД-2.1-СС-о.rvt
Прошу взять в работу. Все замечания и комментарии оставлять в теме данного письма. В случае отсутствия комментариев в течении 5 дней - задание считается согласованным.
Вложения: группа элементов в формате "rvt", dwg файлы.
7. Кровля.

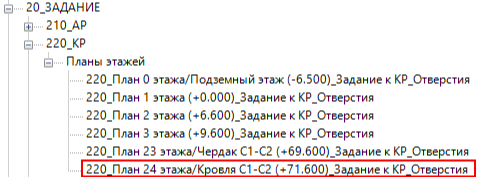

7.1. Копируем вид 100_План ... этажа/Кровля (+...) и применяем шаблон СС_Задание к КР_Отверстия (пример наименования - 220_План 23 этажа/Чердак С1-С2 (+69.600)_Задание к КР_Отверстия).
7.2. В случае размещения площадки 2000х1000 (EF_Разгрузочная рама) возле монолитной стены, то формируем отверстие 150х200 (ХхZ, семейство GM_Отверстие прямоугольное (в стене)) на высоте 2400мм от уровня чистового пола.
7.3. Ставим марки:
- TG-GM_Отверстие:Отверстие в плите (Маркировка/XхY) для отверстия в плите пом. СС;
- TG-GM_Отверстие:Отверстие в стене (Маркировка/XхZОтметка)(40) для отверстия в стене;
- TG-GM_Отверстие:Гильза в плите (Маркировка/ДиаметрТолщина) для гильз в плите.
7.4. На все вертикальные отверстия применяем плагин PikTools Параметризация (1.ИОС→1.1).
7.5. Активируем рабочий набор 20_Отверстия и закладные детали. Собираем все отверстия в плите посекционно в группу (пример наименования - 0350-П-ЖД-14-СС-КК_Отверстия КР в ПП_LV.910_С1_2023.11.07). Если есть отверстия в стене, то собираем посекционно в группу (пример наименования - 0350-П-ЖД-14-КК_Отверстия КР_LV.910_С1_2023.11.07). Все группы блокируем.
7.6. Выгружаем dwg файл (пример наименования - 0350-П-ЖД-14-СС-КК_Отверстия КР на кровле_2023.11.07, обратить внимание - при сохранении в названии точки меняются на "_", нужно заменить) и группы rvt (при помощи плагина PIKTools Вставка отверстий (Экспорт групп)) в папку исходящие (пример наименования - 2023-09-08 Задание к КР, отверстия на кровле, v.1).
7.7. Если использовалось семейство GM_Гильзы, то открываем группу rvt и заменяем на семейство GM_Отверстие прямоугольное (в плите) (видео инструкция).
7.8. Открываем dwg и блокируем слои с осями, архитектурой и марками помещений (поможет при дальнейшем согласовании альбомов АР).
7.9. Отправляем файлы в виде задания к КР. В адресаты ставим ГС КР и ведущих специалистов (если таковы известны). В копию ставим ГС АР, ГС ЭОМ, ГС ОВ, ГС ВК, ГС СС, ГС АиД и ведущих специалистов (если таковы известны).
(пример письма)
Тема письма: 0342 Алтуфьевское 4-5. Задание к КР от СС. Отверстия на кровле
Здравствуйте.
Выдается предварительное задание на стадию П.
0342 Алтуфьевское 4-5. Задание к КР от СС. Отверстия на кровле. Версия 1.
Задание содержит отверстия в плите на отм. +69.600 и вертикальных ж.б. конструкциях (если отверстий в стенах нет, то делаем приписку - "Отверстия в вертикальных ж.б. конструкциях отсутствуют").
Название видов в Revit:
Прошу взять в работу. Все замечания и комментарии оставлять в теме данного письма. В случае отсутствия комментариев в течении 5 дней - задание считается согласованным.
Вложения: группа элементов в формате "rvt", dwg файлы.
7. Кровля.
7.1. Копируем вид 100_План ... этажа/Кровля (+...) и применяем шаблон СС_Задание к КР_Отверстия (пример наименования - 220_План 23 этажа/Чердак С1-С2 (+69.600)_Задание к КР_Отверстия).
7.2. В случае размещения площадки 2000х1000 (EF_Разгрузочная рама) возле монолитной стены, то формируем отверстие 150х200 (ХхZ, семейство GM_Отверстие прямоугольное (в стене)) на высоте 2400мм от уровня чистового пола.
7.3. Ставим марки:
- TG-GM_Отверстие:Отверстие в плите (Маркировка/XхY) для отверстия в плите пом. СС;
- TG-GM_Отверстие:Отверстие в стене (Маркировка/XхZОтметка)(40) для отверстия в стене;
- TG-GM_Отверстие:Гильза в плите (Маркировка/ДиаметрТолщина) для гильз в плите.
7.4. На все вертикальные отверстия применяем плагин PikTools Параметризация (1.ИОС→1.1).
7.5. Активируем рабочий набор 20_Отверстия и закладные детали. Собираем все отверстия в плите посекционно в группу (пример наименования - 0350-П-ЖД-14-СС-КК_Отверстия КР в ПП_LV.910_С1_2023.11.07). Если есть отверстия в стене, то собираем посекционно в группу (пример наименования - 0350-П-ЖД-14-КК_Отверстия КР_LV.910_С1_2023.11.07). Все группы блокируем.
7.6. Выгружаем dwg файл (пример наименования - 0350-П-ЖД-14-СС-КК_Отверстия КР на кровле_2023.11.07, обратить внимание - при сохранении в названии точки меняются на "_", нужно заменить) и группы rvt (при помощи плагина PIKTools Вставка отверстий (Экспорт групп)) в папку исходящие (пример наименования - 2023-09-08 Задание к КР, отверстия на кровле, v.1).
7.7. Если использовалось семейство GM_Гильзы, то открываем группу rvt и заменяем на семейство GM_Отверстие прямоугольное (в плите) (видео инструкция).
7.8. Открываем dwg и блокируем слои с осями, архитектурой и марками помещений (поможет при дальнейшем согласовании альбомов АР).
7.9. Отправляем файлы в виде задания к КР. В адресаты ставим ГС КР и ведущих специалистов (если таковы известны). В копию ставим ГС АР, ГС ЭОМ, ГС ОВ, ГС ВК, ГС СС, ГС АиД и ведущих специалистов (если таковы известны).
(пример письма)
Тема письма: 0342 Алтуфьевское 4-5. Задание к КР от СС. Отверстия на кровле
Здравствуйте.
Выдается предварительное задание на стадию П.
0342 Алтуфьевское 4-5. Задание к КР от СС. Отверстия на кровле. Версия 1.
Задание содержит отверстия в плите на отм. +69.600 и вертикальных ж.б. конструкциях (если отверстий в стенах нет, то делаем приписку - "Отверстия в вертикальных ж.б. конструкциях отсутствуют").
Название видов в Revit:
Ссылка на Revit файл: RSN://vpp-rs19-ren04.main.picompany.ru/0342_Рен_Алтуфьевский р-н, мкр. 4-5/Корпус 2.1/55_СС/0342-Р-ЖД-2.1-СС-о.rvt
Прошу взять в работу. Все замечания и комментарии оставлять в теме данного письма. В случае отсутствия комментариев в течении 5 дней - задание считается согласованным.
Вложения: группа элементов в формате "rvt", dwg файлы.
Прошу взять в работу. Все замечания и комментарии оставлять в теме данного письма. В случае отсутствия комментариев в течении 5 дней - задание считается согласованным.
Вложения: группа элементов в формате "rvt", dwg файлы.
