Стадия Р. Алгоритм формирования задание к АР на отверстия
Элементы, выделенные синим, являются ссылками
Данный алгоритм применять только после прочтения следующей информации:
- Процесс передачи заданий на отверстия между дисциплинами (Реновация);
- Правила расстановки отверстий.
1. Отверстия на подземном этаже.
1.1. Формируем вид (если еще не создан) - копируем вид 100_План 0 этажа/Подземный этаж (...) и применяем шаблон СС_Задание к АР_Отверстия (пример наименования - 210_План 0 этажа/Подземный этаж (-6.400)_Задание к АР_Отверстия).
1.2. Корректируем шаблон вида - во вкладке Связанные файлы оставляем только АР и КР с активными Полутона и Подложка.
1.3. В местах пересечения сетей СС и не монолитных стен ставим отверстия с габаритами пересекаемого элемента +25мм по оси X и Y.

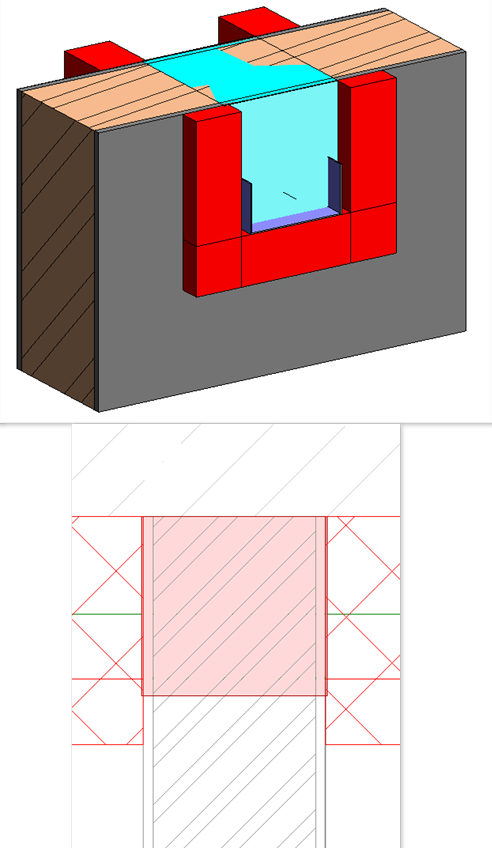

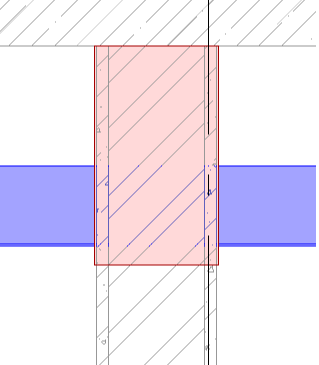

1.4. Если огнезащитный короб (далее ОКК) прижат к перекрытию, то отверстие доводим до перекрытия.
Элементы, выделенные синим, являются ссылками
Данный алгоритм применять только после прочтения следующей информации:
- Процесс передачи заданий на отверстия между дисциплинами (Реновация);
- Правила расстановки отверстий.
1. Отверстия на подземном этаже.
1.1. Формируем вид (если еще не создан) - копируем вид 100_План 0 этажа/Подземный этаж (...) и применяем шаблон СС_Задание к АР_Отверстия (пример наименования - 210_План 0 этажа/Подземный этаж (-6.400)_Задание к АР_Отверстия).
1.2. Корректируем шаблон вида - во вкладке Связанные файлы оставляем только АР и КР с активными Полутона и Подложка.
1.3. В местах пересечения сетей СС и не монолитных стен ставим отверстия с габаритами пересекаемого элемента +25мм по оси X и Y.
1.4. Если огнезащитный короб (далее ОКК) прижат к перекрытию, то отверстие доводим до перекрытия.

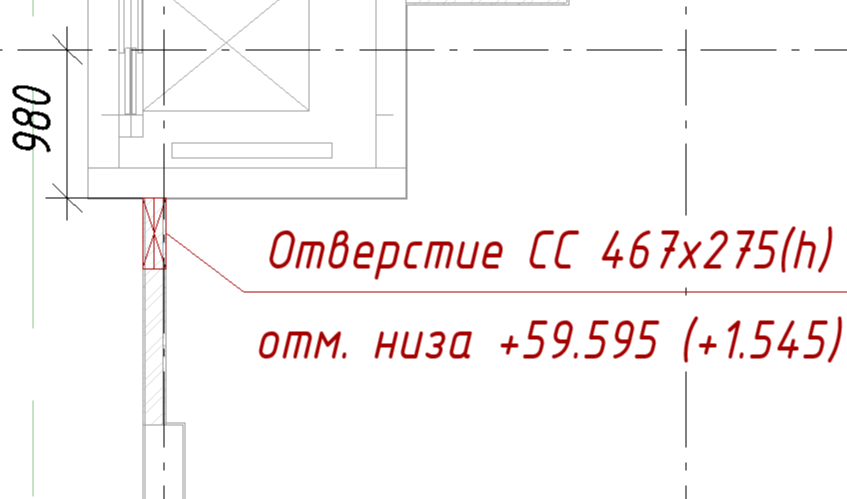

1.5. Ставим размеры относительно архитектурной оси и края отверстия.
1.6. Маркируем отверстия при помощи семейства TG-GM_Отверстие (Отверстие в стене (Маркировка/XxZОтметка)(40)).
1.7. На все отверстия применяем плагин PIKTools Параметризация (вкладка 1.ИОС→1.1 и 1.3).
1.8. Собираем все отверстия в группу (пример наименования группы 0342-Р-ЖД-1-СС-ККЗ_Отверстия АР_LV.010_2023.06.09).
1.9. Выгружаем dwg файл (пример наименования 0342-Р-ЖД-1-СС-ККЗ_Отверстия АР на подземном этаже_2023.06.09) и группу rvt (при помощи плагина PIKTools Вставка отверстий (Экспорт групп)) на рабочий стол (например в папку Загрузки), а потом переносим в папку исходящие (пример наименования папки 2023-06-09 Задание к АР, отверстия на подземном этаже, v.1).
1.10. Открываем dwg и блокируем слои с осями, архитектурой и марками помещений (поможет при дальнейшем согласовании альбомов АР).
1.11. Опираясь на таблицу ответственных отправляем файлы заданием к АР. В адресаты ставим ГС АР и ведущих специалистов (если таковы известны). В копию ставим зам. АР РД, ГС КР, ГС ЭОМ, ГС ОВ, ГС ВК, ГС СС, ГС АиД, зам. руководителя СС, руководителя отдела СС, куратора и ведущих специалистов (если таковы известны).
(пример письма)
Тема письма: 0342 Алтуфьевское 4-5. Задание к АР от СС. Отверстия на подземном этаже
Здравствуйте.
Выдается задание на стадию Р.
0342 Алтуфьевское 4-5. Задание к АР от СС. Отверстия на подземном этаже. Версия 1

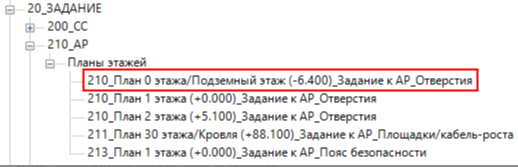

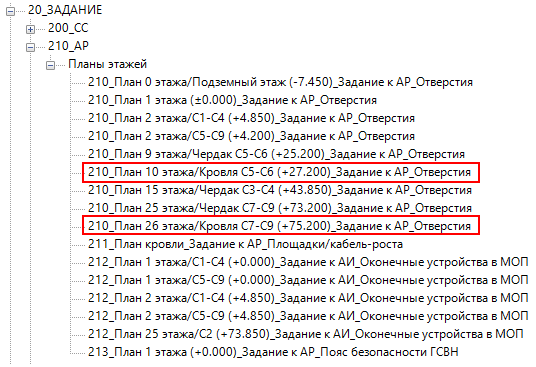

Название видов в Revit:
1.6. Маркируем отверстия при помощи семейства TG-GM_Отверстие (Отверстие в стене (Маркировка/XxZОтметка)(40)).
1.7. На все отверстия применяем плагин PIKTools Параметризация (вкладка 1.ИОС→1.1 и 1.3).
1.8. Собираем все отверстия в группу (пример наименования группы 0342-Р-ЖД-1-СС-ККЗ_Отверстия АР_LV.010_2023.06.09).
1.9. Выгружаем dwg файл (пример наименования 0342-Р-ЖД-1-СС-ККЗ_Отверстия АР на подземном этаже_2023.06.09) и группу rvt (при помощи плагина PIKTools Вставка отверстий (Экспорт групп)) на рабочий стол (например в папку Загрузки), а потом переносим в папку исходящие (пример наименования папки 2023-06-09 Задание к АР, отверстия на подземном этаже, v.1).
1.10. Открываем dwg и блокируем слои с осями, архитектурой и марками помещений (поможет при дальнейшем согласовании альбомов АР).
1.11. Опираясь на таблицу ответственных отправляем файлы заданием к АР. В адресаты ставим ГС АР и ведущих специалистов (если таковы известны). В копию ставим зам. АР РД, ГС КР, ГС ЭОМ, ГС ОВ, ГС ВК, ГС СС, ГС АиД, зам. руководителя СС, руководителя отдела СС, куратора и ведущих специалистов (если таковы известны).
(пример письма)
Тема письма: 0342 Алтуфьевское 4-5. Задание к АР от СС. Отверстия на подземном этаже
Здравствуйте.
Выдается задание на стадию Р.
0342 Алтуфьевское 4-5. Задание к АР от СС. Отверстия на подземном этаже. Версия 1
Название видов в Revit:
Ссылка на Revit файл: RSN://vpp-rs19-ren04.main.picompany.ru/0342_Рен_Алтуфьевский р-н, мкр. 4-5/Корпус 1/55_СС/0342-Р-ЖД-1-СС-о.rvt
Прошу взять в работу. В случае отсутствия комментариев или замечаний в течении 5 дней - задание считается согласованным. Все замечания и комментарии оставлять в теме данного письма.
Вложения: группа элементов в формате "rvt", dwg файлы.
Пример задания (по запросу)
Если отверстия отсутствуют, то текст письма такой:
Здравствуйте.
Информирую, отверстия в НЕ монолитных стенах отсутствуют.
2. Отверстия на 1 этаже.
2.1. Формируем вид (если еще не создан) - копируем вид 100_План 1 этажа (±0.000) и применяем шаблон СС_Задание к АР_Отверстия (пример наименования - 210_План 1 этажа (+0.000)_Задание к АР_Отверстия).
2.2. Корректируем шаблон вида - во вкладке Связанные файлы оставляем только АР и КР с активными Полутона и Подложка.

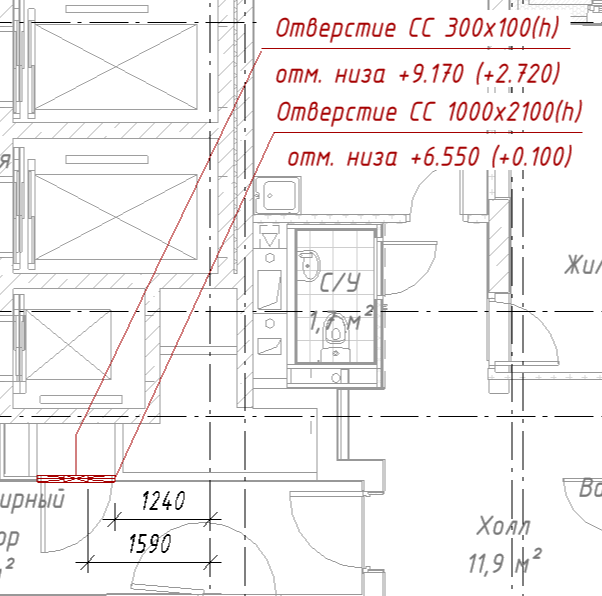

2.3. Формируем отверстия:

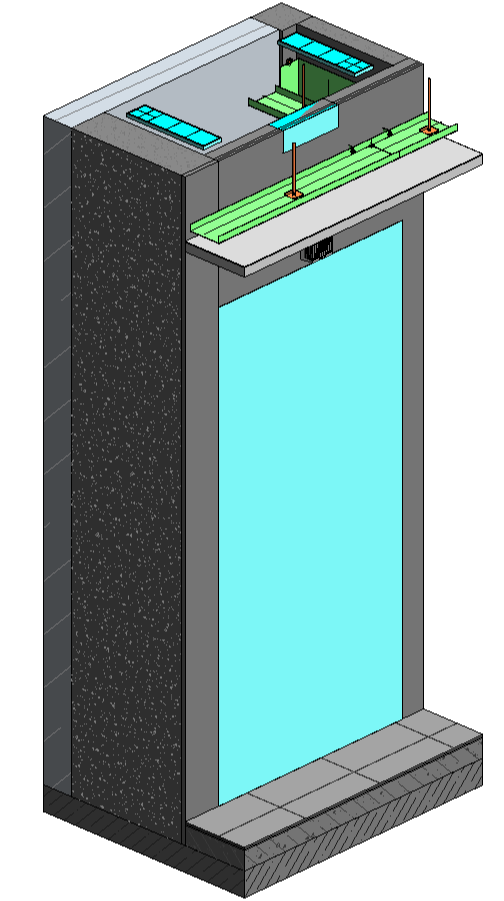

- 1000х2100 в месте размещения дверного проема ниши СС;
- 300х100 под перекрытием в месте ввода кабелей в нишу СС (по центру отверстия 1000х2100);
- 450х150 под перекрытием в месте транзита СП6, если он проходит в МОП;
- 450х150 под перекрытием в месте транзита, если он проходит в МОП (для высотных секций);
- 450х150 под перекрытием в месте транзита к УЭРВ, если он проходит в МОП;

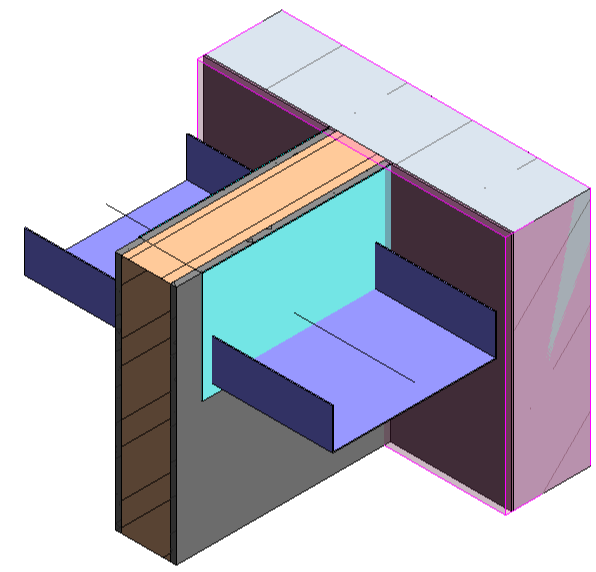

- в месте пересечения стены перекидным лотком (если таковой иметься) с габаритами лоток+25мм по оси X и Y.
2.4. Ставим размеры относительно архитектурной оси и края отверстия.
2.5. Маркируем отверстия при помощи семейства TG-GM_Отверстие (Отверстие в стене (Маркировка/XxZОтметка)(40).
2.6. На все отверстия применяем плагин PIKTools Параметризация (вкладка 1.ИОС→1.1 и 1.3).
2.7. Собираем все отверстия в группу (пример наименования 0342-Р-ЖД-1-СС-ККЗ_Отверстия АР_LV.110_2023.06.30).
2.8. Выгружаем dwg файл (пример наименования 0342-Р-ЖД-1-СС-ККЗ_Отверстия АР на 1 этаже_2023.06.30) и группу rvt (при помощи плагина PIKTools Вставка отверстий (Экспорт групп)) на рабочий стол (например в папку Загрузки), а потом переносим в папку исходящие (пример наименования папки 2023-06-09 Задание к АР, отверстия на 1 этаже, v.1).
2.9. Открывает dwg и блокируем слои с осями, архитектурой и марками помещений (поможет при дальнейшем согласовании альбомов АР).
2.10. Опираясь на таблицу ответственных отправляем файлы заданием к АР. В адресаты ставим ГС АР и ведущих специалистов (если таковы известны). В копию ставим зам. АР РД, ГС КР, ГС ЭОМ, ГС ОВ, ГС ВК, ГС СС, ГС АиД, зам. руководителя СС, руководителя отдела СС, куратора и ведущих специалистов (если таковы известны).
(пример письма)
Тема письма: 0342 Алтуфьевское 4-5. Задание к АР от СС. Отверстия на 1 этаже
Здравствуйте.
Выдается задание на стадию Р.
0342 Алтуфьевское 4-5. Задание к АР от СС. Отверстия на 1 этаже. Версия 1

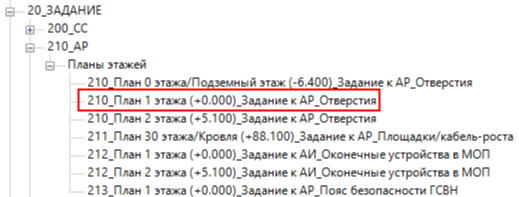

Название видов в Revit:
Прошу взять в работу. В случае отсутствия комментариев или замечаний в течении 5 дней - задание считается согласованным. Все замечания и комментарии оставлять в теме данного письма.
Вложения: группа элементов в формате "rvt", dwg файлы.
Пример задания (по запросу)
Если отверстия отсутствуют, то текст письма такой:
Здравствуйте.
Информирую, отверстия в НЕ монолитных стенах отсутствуют.
2. Отверстия на 1 этаже.
2.1. Формируем вид (если еще не создан) - копируем вид 100_План 1 этажа (±0.000) и применяем шаблон СС_Задание к АР_Отверстия (пример наименования - 210_План 1 этажа (+0.000)_Задание к АР_Отверстия).
2.2. Корректируем шаблон вида - во вкладке Связанные файлы оставляем только АР и КР с активными Полутона и Подложка.
2.3. Формируем отверстия:
- 1000х2100 в месте размещения дверного проема ниши СС;
- 300х100 под перекрытием в месте ввода кабелей в нишу СС (по центру отверстия 1000х2100);
- 450х150 под перекрытием в месте транзита СП6, если он проходит в МОП;
- 450х150 под перекрытием в месте транзита, если он проходит в МОП (для высотных секций);
- 450х150 под перекрытием в месте транзита к УЭРВ, если он проходит в МОП;
- в месте пересечения стены перекидным лотком (если таковой иметься) с габаритами лоток+25мм по оси X и Y.
2.4. Ставим размеры относительно архитектурной оси и края отверстия.
2.5. Маркируем отверстия при помощи семейства TG-GM_Отверстие (Отверстие в стене (Маркировка/XxZОтметка)(40).
2.6. На все отверстия применяем плагин PIKTools Параметризация (вкладка 1.ИОС→1.1 и 1.3).
2.7. Собираем все отверстия в группу (пример наименования 0342-Р-ЖД-1-СС-ККЗ_Отверстия АР_LV.110_2023.06.30).
2.8. Выгружаем dwg файл (пример наименования 0342-Р-ЖД-1-СС-ККЗ_Отверстия АР на 1 этаже_2023.06.30) и группу rvt (при помощи плагина PIKTools Вставка отверстий (Экспорт групп)) на рабочий стол (например в папку Загрузки), а потом переносим в папку исходящие (пример наименования папки 2023-06-09 Задание к АР, отверстия на 1 этаже, v.1).
2.9. Открывает dwg и блокируем слои с осями, архитектурой и марками помещений (поможет при дальнейшем согласовании альбомов АР).
2.10. Опираясь на таблицу ответственных отправляем файлы заданием к АР. В адресаты ставим ГС АР и ведущих специалистов (если таковы известны). В копию ставим зам. АР РД, ГС КР, ГС ЭОМ, ГС ОВ, ГС ВК, ГС СС, ГС АиД, зам. руководителя СС, руководителя отдела СС, куратора и ведущих специалистов (если таковы известны).
(пример письма)
Тема письма: 0342 Алтуфьевское 4-5. Задание к АР от СС. Отверстия на 1 этаже
Здравствуйте.
Выдается задание на стадию Р.
0342 Алтуфьевское 4-5. Задание к АР от СС. Отверстия на 1 этаже. Версия 1
Название видов в Revit:
Ссылка на Revit файл: RSN://vpp-rs19-ren04.main.picompany.ru/0342_Рен_Алтуфьевский р-н, мкр. 4-5/Корпус 1/55_СС/0342-Р-ЖД-1-СС-о.rvt
Прошу взять в работу. В случае отсутствия комментариев или замечаний в течении 5 дней - задание считается согласованным. Все замечания и комментарии оставлять в теме данного письма.
Вложения: группа элементов в формате "rvt", dwg файлы
Пример задания (по запросу)
3. Отверстия на типовом этаже.
3.1. Формируем вид (если еще не создан) - копируем вид 100_План 2 этажа (+...) и применяем шаблон СС_Задание к АР_Отверстия (пример наименования - 210_План 2 этажа (+5.100)_Задание к АР_Отверстия).
3.2. Корректируем шаблон вида - во вкладке Связанные файлы оставляем только АР и КР с активными Полутона и Подложка.

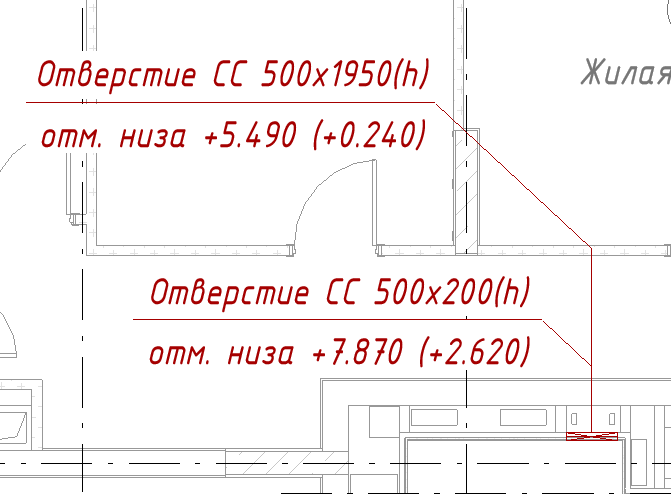

3.3. Формируем/проверяем отверстия (семейство GM_Отверстие прямоугольное (в стене):Отверстие):

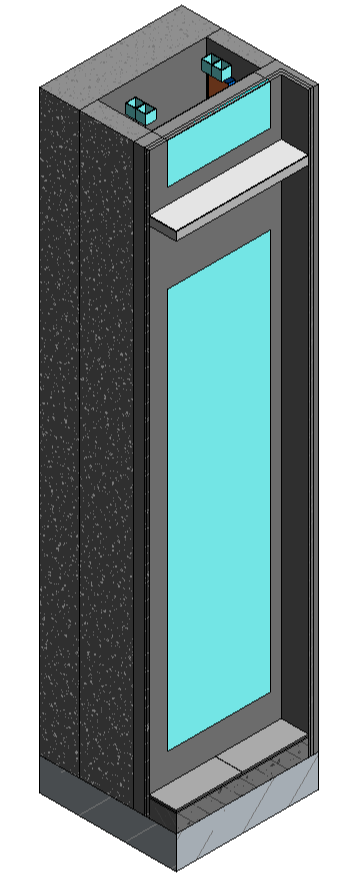

- 1000х2100 в месте размещения дверного проема ниши СС (должно быть при формировании ОПР), проверяем на соосность по всем этажам и выравнивание по у.ч.п.;
- 300х100 под перекрытием в месте ввода кабелей в нишу СС, по центру отверстия 1000х2100 (должно быть при формировании ОПР);
Прошу взять в работу. В случае отсутствия комментариев или замечаний в течении 5 дней - задание считается согласованным. Все замечания и комментарии оставлять в теме данного письма.
Вложения: группа элементов в формате "rvt", dwg файлы
Пример задания (по запросу)
3. Отверстия на типовом этаже.
3.1. Формируем вид (если еще не создан) - копируем вид 100_План 2 этажа (+...) и применяем шаблон СС_Задание к АР_Отверстия (пример наименования - 210_План 2 этажа (+5.100)_Задание к АР_Отверстия).
3.2. Корректируем шаблон вида - во вкладке Связанные файлы оставляем только АР и КР с активными Полутона и Подложка.
3.3. Формируем/проверяем отверстия (семейство GM_Отверстие прямоугольное (в стене):Отверстие):
- 1000х2100 в месте размещения дверного проема ниши СС (должно быть при формировании ОПР), проверяем на соосность по всем этажам и выравнивание по у.ч.п.;
- 300х100 под перекрытием в месте ввода кабелей в нишу СС, по центру отверстия 1000х2100 (должно быть при формировании ОПР);
- 450х150 под перекрытием в месте транзита СП6 с примыканием к перегородке (см. правило);
- 450х150 под перекрытием в месте транзита (для высотных секций);

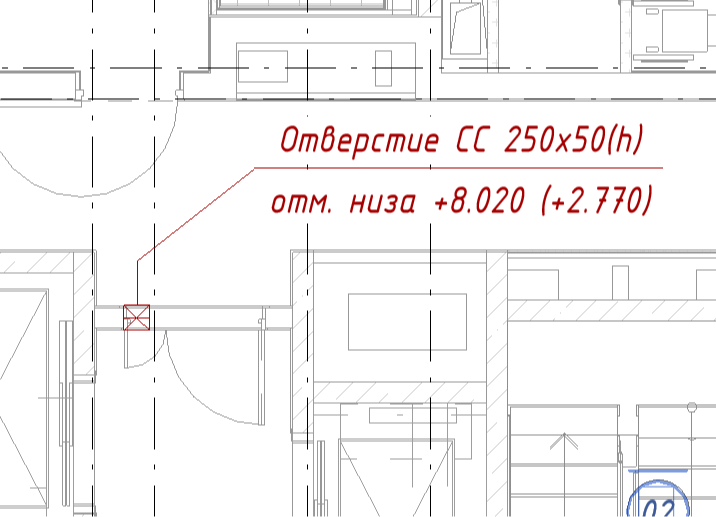

- 250х50 под перекрытием над дверным проемом в лифтовой холл с примыканием к грани (если стена не монолитная).
Все отверстия делаем толще стены на 5мм.
3.4. Ставим размеры относительно архитектурной оси и края отверстия.
3.5. Маркируем отверстия при помощи семейства TG-GM_Отверстие (Отверстие в стене (Маркировка/XxZОтметка)(40).
3.6. На все отверстия применяем плагин PIKTools Параметризация (вкладка 1.ИОС→1.1 и 1.3).

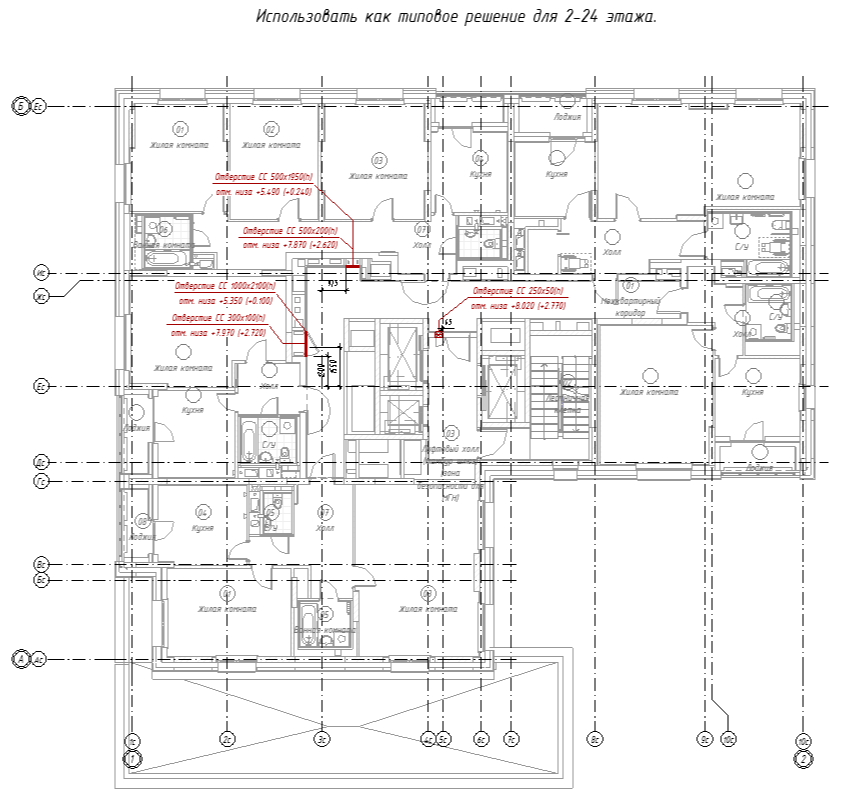

3.7. Над планом формируем тестовое примечание - Использовать как типовое решение для 2-... этажа.
3.8. Проверяем наличие марок помещений. Типоразмер марок помещения меняем на Номер / Имя (2.5мм).
3.9. Собираем все отверстия в группу (пример наименования 0342-Р-ЖД-1-СС-ККЗ_Отверстия АР_LV.510_2023.08.04).
3.10. Выгружаем dwg файл (пример наименования 0342-Р-ЖД-1-СС-ККЗ_Отверстия АР на типовом этаже_2023.08.04) и группу rvt с передачей координат на рабочий стол (например в папку Загрузки), а потом переносим в папку исходящие (пример наименования папки 2023-08-04 Задание к АР, отверстия на типовом этаже, v.1).
3.11. Открывает dwg и блокируем слои с осями, архитектурой и марками помещений (поможет при дальнейшем согласовании альбомов АР).
3.12. Опираясь на таблицу ответственных отправляем файлы заданием к АР. В адресаты ставим ГС АР и ведущих специалистов (если таковы известны). В копию ставим зам. АР РД, ГС КР, ГС ЭОМ, ГС ОВ, ГС ВК, ГС СС, ГС АиД, зам. руководителя СС, руководителя отдела СС, куратора и ведущих специалистов (если таковы известны).
(пример письма)
Тема письма: 0342 Алтуфьевское 4-5. Задание к АР от СС. Отверстия на типовом этаже
Здравствуйте.
Выдается задание на стадию Р.
0342 Алтуфьевское 4-5. Задание к АР от СС. Отверстия на типовом этаже. Версия 1.
Данное задание использовать как типовое решение для 2-28 этажа.

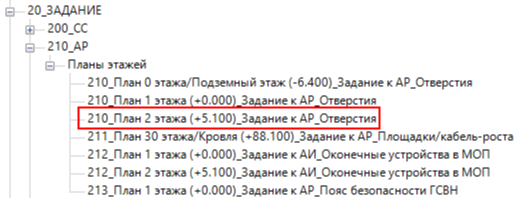

Название видов в Revit:
- 450х150 под перекрытием в месте транзита (для высотных секций);
- 250х50 под перекрытием над дверным проемом в лифтовой холл с примыканием к грани (если стена не монолитная).
Все отверстия делаем толще стены на 5мм.
3.4. Ставим размеры относительно архитектурной оси и края отверстия.
3.5. Маркируем отверстия при помощи семейства TG-GM_Отверстие (Отверстие в стене (Маркировка/XxZОтметка)(40).
3.6. На все отверстия применяем плагин PIKTools Параметризация (вкладка 1.ИОС→1.1 и 1.3).
3.7. Над планом формируем тестовое примечание - Использовать как типовое решение для 2-... этажа.
3.8. Проверяем наличие марок помещений. Типоразмер марок помещения меняем на Номер / Имя (2.5мм).
3.9. Собираем все отверстия в группу (пример наименования 0342-Р-ЖД-1-СС-ККЗ_Отверстия АР_LV.510_2023.08.04).
3.10. Выгружаем dwg файл (пример наименования 0342-Р-ЖД-1-СС-ККЗ_Отверстия АР на типовом этаже_2023.08.04) и группу rvt с передачей координат на рабочий стол (например в папку Загрузки), а потом переносим в папку исходящие (пример наименования папки 2023-08-04 Задание к АР, отверстия на типовом этаже, v.1).
3.11. Открывает dwg и блокируем слои с осями, архитектурой и марками помещений (поможет при дальнейшем согласовании альбомов АР).
3.12. Опираясь на таблицу ответственных отправляем файлы заданием к АР. В адресаты ставим ГС АР и ведущих специалистов (если таковы известны). В копию ставим зам. АР РД, ГС КР, ГС ЭОМ, ГС ОВ, ГС ВК, ГС СС, ГС АиД, зам. руководителя СС, руководителя отдела СС, куратора и ведущих специалистов (если таковы известны).
(пример письма)
Тема письма: 0342 Алтуфьевское 4-5. Задание к АР от СС. Отверстия на типовом этаже
Здравствуйте.
Выдается задание на стадию Р.
0342 Алтуфьевское 4-5. Задание к АР от СС. Отверстия на типовом этаже. Версия 1.
Данное задание использовать как типовое решение для 2-28 этажа.
Название видов в Revit:
Ссылка на Revit файл: RSN://vpp-rs19-ren04.main.picompany.ru/0342_Рен_Алтуфьевский р-н, мкр. 4-5/Корпус 2.1/55_СС/0342-Р-ЖД-2.1-СС-о.rvt
Прошу взять в работу. В случае отсутствия комментариев или замечаний в течении 5 дней - задание считается согласованным. Все замечания и комментарии оставлять в теме данного письма.
Вложения: группа элементов в формате "rvt", dwg файлы.

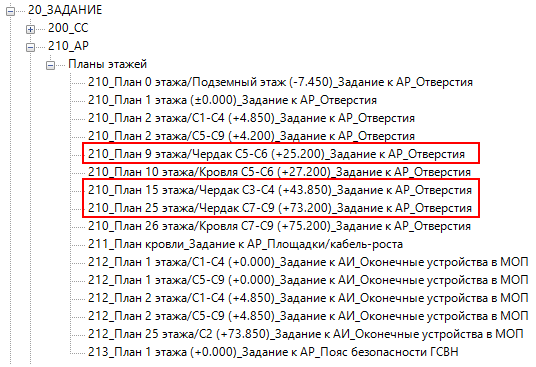

4. Отверстия на чердаке.
4.1. Формируем вид (если еще не создан) - копируем вид 100_План ... этажа/Чердак (+...) и применяем шаблон СС_Задание к АР_Отверстия (пример наименования - 210_План 15 этажа/Чердак С3-С4 (+43.850)_Задание к АР_Отверстия).
4.2. Корректируем шаблон вида - во вкладке Связанные файлы оставляем только АР и КР с активными Полутона и Подложка.
4.3. В местах пересечения сетей СС и не монолитных стен ставим отверстия (семейство GM_Отверстие прямоугольное (в стене):Отверстие) с габаритами пересекаемого элемента +25мм по оси X, Y и Z. Если сети проложены под перекрытием, то отверстие дотягиваем по оси Z до потолка.
Прошу взять в работу. В случае отсутствия комментариев или замечаний в течении 5 дней - задание считается согласованным. Все замечания и комментарии оставлять в теме данного письма.
Вложения: группа элементов в формате "rvt", dwg файлы.
4. Отверстия на чердаке.
4.1. Формируем вид (если еще не создан) - копируем вид 100_План ... этажа/Чердак (+...) и применяем шаблон СС_Задание к АР_Отверстия (пример наименования - 210_План 15 этажа/Чердак С3-С4 (+43.850)_Задание к АР_Отверстия).
4.2. Корректируем шаблон вида - во вкладке Связанные файлы оставляем только АР и КР с активными Полутона и Подложка.
4.3. В местах пересечения сетей СС и не монолитных стен ставим отверстия (семейство GM_Отверстие прямоугольное (в стене):Отверстие) с габаритами пересекаемого элемента +25мм по оси X, Y и Z. Если сети проложены под перекрытием, то отверстие дотягиваем по оси Z до потолка.
Ссылка на Revit файл: RSN://vpp-rs19-ren04.main.picompany.ru/0342_Рен_Алтуфьевский р-н, мкр. 4-5/Корпус 2.1/55_СС/0342-Р-ЖД-2.1-СС-о.rvt
Прошу взять в работу. В случае отсутствия комментариев или замечаний в течении 5 дней - задание считается согласованным. Все замечания и комментарии оставлять в теме данного письма.
Вложения: группа элементов в формате "rvt", dwg файлы.
4. Отверстия на чердаке.
4.1. Формируем вид (если еще не создан) - копируем вид 100_План ... этажа/Чердак (+...) и применяем шаблон СС_Задание к АР_Отверстия (пример наименования - 210_План 15 этажа/Чердак С3-С4 (+43.850)_Задание к АР_Отверстия).
4.2. Корректируем шаблон вида - во вкладке Связанные файлы оставляем только АР и КР с активными Полутона и Подложка.
4.3. В местах пересечения сетей СС и не монолитных стен ставим отверстия (семейство GM_Отверстие прямоугольное (в стене):Отверстие) с габаритами пересекаемого элемента +25мм по оси X, Y и Z. Если сети проложены под перекрытием, то отверстие дотягиваем по оси Z до потолка.
Прошу взять в работу. В случае отсутствия комментариев или замечаний в течении 5 дней - задание считается согласованным. Все замечания и комментарии оставлять в теме данного письма.
Вложения: группа элементов в формате "rvt", dwg файлы.
4. Отверстия на чердаке.
4.1. Формируем вид (если еще не создан) - копируем вид 100_План ... этажа/Чердак (+...) и применяем шаблон СС_Задание к АР_Отверстия (пример наименования - 210_План 15 этажа/Чердак С3-С4 (+43.850)_Задание к АР_Отверстия).
4.2. Корректируем шаблон вида - во вкладке Связанные файлы оставляем только АР и КР с активными Полутона и Подложка.
4.3. В местах пересечения сетей СС и не монолитных стен ставим отверстия (семейство GM_Отверстие прямоугольное (в стене):Отверстие) с габаритами пересекаемого элемента +25мм по оси X, Y и Z. Если сети проложены под перекрытием, то отверстие дотягиваем по оси Z до потолка.
4.4. Ставим размеры относительно архитектурной оси и края отверстия.
4.5. Маркируем отверстия при помощи семейства TG-GM_Отверстие (Отверстие в стене (Маркировка/XxZОтметка)(40).
4.6. На все отверстия применяем плагин PIKTools Параметризация (вкладка 1.ИОС→1.1 и 1.3).
4.7. Проверяем наличие марок помещений. Типоразмер марок помещения меняем на Номер / Имя (2.5мм).
4.8. Собираем все отверстия в группу (пример наименования 0350-Р-ЖД-14-СС-ККЗ_Отверстия АР_LV.710_С3_2024.01.26).
4.9. Выгружаем dwg файл (пример наименования 0350-Р-ЖД-14-СС-ККЗ_Отверстия АР на чердаке C3_2024.01.29) и группу rvt с передачей координат в папку исходящие (пример наименования папки 2024-01-29 (Задание АР, отверстия на чердаке, v.1)).
4.10. Открывает dwg и блокируем слои с осями, архитектурой и марками помещений (поможет при дальнейшем согласовании альбомов АР).
4.11. Опираясь на таблицу ответственных отправляем файлы заданием к АР. В адресаты ставим ГС АР и ведущих специалистов (если таковы известны). В копию ставим зам. АР РД, ГС КР, ГС ЭОМ, ГС ОВ, ГС ВК, ГС СС, ГС АиД, зам. руководителя СС, руководителя отдела СС, куратора и ведущих специалистов (если таковы известны).
(пример письма)
Тема письма: 0350 Байкальская 14. Задание к АР от СС. Отверстия на чердаке
Здравствуйте.
Выдается задание на стадию Р.
0350 Байкальская 14. Задание к АР от СС. Отверстия на чердаке. Версия 1.
Название видов в Revit:
4.5. Маркируем отверстия при помощи семейства TG-GM_Отверстие (Отверстие в стене (Маркировка/XxZОтметка)(40).
4.6. На все отверстия применяем плагин PIKTools Параметризация (вкладка 1.ИОС→1.1 и 1.3).
4.7. Проверяем наличие марок помещений. Типоразмер марок помещения меняем на Номер / Имя (2.5мм).
4.8. Собираем все отверстия в группу (пример наименования 0350-Р-ЖД-14-СС-ККЗ_Отверстия АР_LV.710_С3_2024.01.26).
4.9. Выгружаем dwg файл (пример наименования 0350-Р-ЖД-14-СС-ККЗ_Отверстия АР на чердаке C3_2024.01.29) и группу rvt с передачей координат в папку исходящие (пример наименования папки 2024-01-29 (Задание АР, отверстия на чердаке, v.1)).
4.10. Открывает dwg и блокируем слои с осями, архитектурой и марками помещений (поможет при дальнейшем согласовании альбомов АР).
4.11. Опираясь на таблицу ответственных отправляем файлы заданием к АР. В адресаты ставим ГС АР и ведущих специалистов (если таковы известны). В копию ставим зам. АР РД, ГС КР, ГС ЭОМ, ГС ОВ, ГС ВК, ГС СС, ГС АиД, зам. руководителя СС, руководителя отдела СС, куратора и ведущих специалистов (если таковы известны).
(пример письма)
Тема письма: 0350 Байкальская 14. Задание к АР от СС. Отверстия на чердаке
Здравствуйте.
Выдается задание на стадию Р.
0350 Байкальская 14. Задание к АР от СС. Отверстия на чердаке. Версия 1.
Название видов в Revit:
Ссылка на Revit файл: RSN://vpp-rs19-ren01.main.picompany.ru/0350_Рен_Байкальская, 14/Корпус 14/55_СС/0350-Р-ЖД-14-СС-о.rvt
Прошу взять в работу. В случае отсутствия комментариев или замечаний в течении 5 дней - задание считается согласованным. Все замечания и комментарии оставлять в теме данного письма.
Вложения: группа элементов в формате "rvt", dwg файлы.
5. Отверстия на кровле.
5.1. Формируем вид (если еще не создан) - копируем вид 100_План ... этажа/Кровля (+...) и применяем шаблон СС_Задание к АР_Отверстия (пример наименования - 210_План 10 этажа/Кровля С5-С6 (+27.200)_Задание к АР_Отверстия).
5.2. Корректируем шаблон вида - во вкладке Связанные файлы оставляем только АР и КР с активными Полутона и Подложка.
5.3. Проверяем модель и в случае размещения площадки 2000х1000 (EF_Разгрузочная рама) возле стены АР (не монолит) - формируем отверстие 150х200 (ХхZ, семейство GM_Отверстие прямоугольное (в стене)) на высоте 2400мм от уровня чистового пола.
5.4. Ставим размеры относительно архитектурной оси и края отверстия.
5.5. Маркируем отверстия при помощи семейства TG-GM_Отверстие (Отверстие в стене (Маркировка/XxZОтметка)(40).
5.6. На все отверстия применяем плагин PIKTools Параметризация (вкладка 1.ИОС→1.1 и 1.3).
5.7. Проверяем наличие марок помещений. Типоразмер марок помещения меняем на Номер / Имя (2.5мм).
5.8. Собираем все отверстия в группу (пример наименования 0350-Р-ЖД-14-СС-ККЗ_Отверстия АР_LV.910_С5_2024.01.29).
5.9. Выгружаем dwg файл (пример наименования 0350-Р-ЖД-14-СС-ККЗ_Отверстия АР на кровле C3_2024.01.29) и группу rvt (при помощи плагина PIKTools Вставка отверстий (Экспорт групп)) в папку исходящие (пример наименования папки 2024-01-29 (Задание АР, отверстия на кровле, v.1)).
5.10. Открывает dwg и блокируем слои с осями, архитектурой и марками помещений (поможет при дальнейшем согласовании альбомов АР).
5.11. Опираясь на таблицу ответственных отправляем файлы заданием к АР. В адресаты ставим ГС АР и ведущих специалистов (если таковы известны). В копию ставим зам. АР РД, ГС КР, ГС ЭОМ, ГС ОВ, ГС ВК, ГС СС, ГС АиД, зам. руководителя СС, руководителя отдела СС, куратора и ведущих специалистов (если таковы известны).
(пример письма)
Тема письма: 0350 Байкальская 14. Задание к АР от СС. Отверстия на кровле
Здравствуйте.
Выдается задание на стадию Р.
0350 Байкальская 14. Задание к АР от СС. Отверстия на кровле. Версия 1.
Название видов в Revit:
Прошу взять в работу. В случае отсутствия комментариев или замечаний в течении 5 дней - задание считается согласованным. Все замечания и комментарии оставлять в теме данного письма.
Вложения: группа элементов в формате "rvt", dwg файлы.
5. Отверстия на кровле.
5.1. Формируем вид (если еще не создан) - копируем вид 100_План ... этажа/Кровля (+...) и применяем шаблон СС_Задание к АР_Отверстия (пример наименования - 210_План 10 этажа/Кровля С5-С6 (+27.200)_Задание к АР_Отверстия).
5.2. Корректируем шаблон вида - во вкладке Связанные файлы оставляем только АР и КР с активными Полутона и Подложка.
5.3. Проверяем модель и в случае размещения площадки 2000х1000 (EF_Разгрузочная рама) возле стены АР (не монолит) - формируем отверстие 150х200 (ХхZ, семейство GM_Отверстие прямоугольное (в стене)) на высоте 2400мм от уровня чистового пола.
5.4. Ставим размеры относительно архитектурной оси и края отверстия.
5.5. Маркируем отверстия при помощи семейства TG-GM_Отверстие (Отверстие в стене (Маркировка/XxZОтметка)(40).
5.6. На все отверстия применяем плагин PIKTools Параметризация (вкладка 1.ИОС→1.1 и 1.3).
5.7. Проверяем наличие марок помещений. Типоразмер марок помещения меняем на Номер / Имя (2.5мм).
5.8. Собираем все отверстия в группу (пример наименования 0350-Р-ЖД-14-СС-ККЗ_Отверстия АР_LV.910_С5_2024.01.29).
5.9. Выгружаем dwg файл (пример наименования 0350-Р-ЖД-14-СС-ККЗ_Отверстия АР на кровле C3_2024.01.29) и группу rvt (при помощи плагина PIKTools Вставка отверстий (Экспорт групп)) в папку исходящие (пример наименования папки 2024-01-29 (Задание АР, отверстия на кровле, v.1)).
5.10. Открывает dwg и блокируем слои с осями, архитектурой и марками помещений (поможет при дальнейшем согласовании альбомов АР).
5.11. Опираясь на таблицу ответственных отправляем файлы заданием к АР. В адресаты ставим ГС АР и ведущих специалистов (если таковы известны). В копию ставим зам. АР РД, ГС КР, ГС ЭОМ, ГС ОВ, ГС ВК, ГС СС, ГС АиД, зам. руководителя СС, руководителя отдела СС, куратора и ведущих специалистов (если таковы известны).
(пример письма)
Тема письма: 0350 Байкальская 14. Задание к АР от СС. Отверстия на кровле
Здравствуйте.
Выдается задание на стадию Р.
0350 Байкальская 14. Задание к АР от СС. Отверстия на кровле. Версия 1.
Название видов в Revit:
Ссылка на Revit файл: RSN://vpp-rs19-ren01.main.picompany.ru/0350_Рен_Байкальская, 14/Корпус 14/55_СС/0350-Р-ЖД-14-СС-о.rvt
Прошу взять в работу. В случае отсутствия комментариев или замечаний в течении 5 дней - задание считается согласованным. Все замечания и комментарии оставлять в теме данного письма.
Вложения: группа элементов в формате "rvt", dwg файлы.
Прошу взять в работу. В случае отсутствия комментариев или замечаний в течении 5 дней - задание считается согласованным. Все замечания и комментарии оставлять в теме данного письма.
Вложения: группа элементов в формате "rvt", dwg файлы.
