Стадия П. Часть 6. Алгоритм формирования разрезов на подземной части, чердаке и кровле
Элементы, выделенные синим, являются ссылками
Данный алгоритм применять только после проведения предварительной увязки со смежными сетями и получения от АР фиксированного ответа об утверждении расположения плит первого этажа.
1. Из FM загружаем следующие семейства:
- 020_Основная надпись Форма 3_Перспектива;
- 020_Основная надпись Форма 6_Перспектива;
- 020_Титульный лист Форма 12 13 (ОснНадпись)_Перспектива;
- SHT_Лист электронной подписи_Перспектива.
2. Подземная часть.
2.1. Создаем лист (Вид→Лист) на основании 020_Основная надпись Форма 3_Перспектива.
2.2. Меняем значения параметров основной надписи:
2.2.1. Переименовываем типоразмер в СС_КК_Стадия Р.
2.2.2. Меняем значения параметров типа:
Название здания через тип - Жилой дом;
Название проекта через тип - берем из титула;
Текст Имя проекта_... - выбираем по объему "Название проекта через тип" (чтобы влезало)
Шифр проекта через тип - берем из титула;
Включить сквозной номер листа - убираем отметку;
Включить технические сведения - убираем отметку.
2.2.3. Меняем значения параметров экземпляра:
А - масштаб выбираем исходя из наполнения листа (не А0);
х - масштаб выбираем исходя из наполнения листа;
Колво штампов согласования -1;
Подпись 1 переопределить - ставим отметку;
Подпись 1 по листу - 022_.... : Разработал;
Подпись 2 переопределить - ставим отметку;
Подпись 2 по листу - 022_.... : Гл. спец. (предварительно загрузив из FM);
Подпись 3 переопределить - ставим отметку;
Подпись 3 по листу - 022_Нет подписи;
Подпись 4 переопределить - ставим отметку;
Подпись 4 по листу - 022_Нет подписи;
Подпись 5 переопределить - ставим отметку;
Подпись 5 по листу - 022_...: Н.контр. (предварительно загрузив из FM);
Подпись 6 переопределить - ставим отметку;
Подпись 6 по листу - 022_Нет подписи;
Номер листа вручную вкл - ставим отметку.
2.3. Заполняем параметры листа:
Орг.КомплектЧертежей - ККЗ;
SHT_Номер листа вручную - 17 (временно, на стадии Р скорректируется);
Группа вида - Стадия Р;
Подгруппа вида - ККЗ;
Назначение вида - 05 Разрезы.
2.4. В диспетчере меняем номер листа и наименование:
Номер - ККЗ.17 (временно, на стадии Р скорректируется);
Имя - Разрезы. Подземная часть. Если более 2-х секций, то делим (пример наименования Разрезы. Подземная часть, секция 1-2).
Схему организации браузера ставим СС (ПКМ на Листы в диспетчере проекта→Организация браузера→СС)
2.5. На виде 100_План 0 этажа/Подземный этаж (...), начиная с секции 1, по порядку анализируем разрезы на наличие коллизий.
2.6. Меняем типоразмер разреза (не все стразу!) на:
- СС_КК_Разрез_0 этаж (транзит СПЗ), если разрез содержит сети для транзита СПЗ (лоток 50х50)
- СС_КК_Разрез_0 этаж, если разрез содержит основные сети;
- СС_КК_Разрез_0 этаж (без ОКК), если не подземном этаже нет ОКК (нет парковки);
- СС_КК_Разрез_0 этаж (общий), если разрез содержит основные сети и сети СПЗ.
2.7. Корректируем шаблоны видов - во вкладке Связанные файлы оставляем только АР и КР с активными Полутона и Подложка.
2.8. Размещаем разрез на листе. Меняем Имя вида на Разрез 0.1 ... и.т.д. Параметр Номер вида идентичен цифровому значению разреза. Наименование разреза ставим сверху.
2.9. Оси 3D переводим в 2D при помощи плагина ПИК Оси 2D/3D или ручным способом.

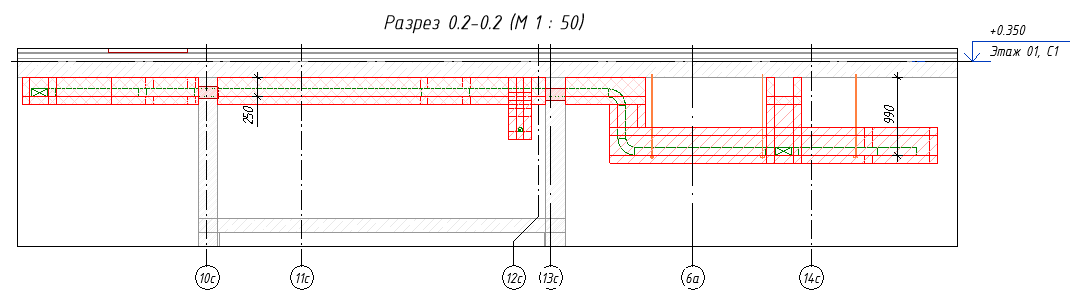

2.10. Поджимаем габариты разреза снизу (если есть доп. плита, то до нее), убираем видимость ненужных уровней, ставим размеры относительно плиты и низа лотка.
2.11. Поджимаем оси и уровни. Метки осей оставляем только снизу (бережем место на листе)
Элементы, выделенные синим, являются ссылками
Данный алгоритм применять только после проведения предварительной увязки со смежными сетями и получения от АР фиксированного ответа об утверждении расположения плит первого этажа.
1. Из FM загружаем следующие семейства:
- 020_Основная надпись Форма 3_Перспектива;
- 020_Основная надпись Форма 6_Перспектива;
- 020_Титульный лист Форма 12 13 (ОснНадпись)_Перспектива;
- SHT_Лист электронной подписи_Перспектива.
2. Подземная часть.
2.1. Создаем лист (Вид→Лист) на основании 020_Основная надпись Форма 3_Перспектива.
2.2. Меняем значения параметров основной надписи:
2.2.1. Переименовываем типоразмер в СС_КК_Стадия Р.
2.2.2. Меняем значения параметров типа:
Название здания через тип - Жилой дом;
Название проекта через тип - берем из титула;
Текст Имя проекта_... - выбираем по объему "Название проекта через тип" (чтобы влезало)
Шифр проекта через тип - берем из титула;
Включить сквозной номер листа - убираем отметку;
Включить технические сведения - убираем отметку.
2.2.3. Меняем значения параметров экземпляра:
А - масштаб выбираем исходя из наполнения листа (не А0);
х - масштаб выбираем исходя из наполнения листа;
Колво штампов согласования -1;
Подпись 1 переопределить - ставим отметку;
Подпись 1 по листу - 022_.... : Разработал;
Подпись 2 переопределить - ставим отметку;
Подпись 2 по листу - 022_.... : Гл. спец. (предварительно загрузив из FM);
Подпись 3 переопределить - ставим отметку;
Подпись 3 по листу - 022_Нет подписи;
Подпись 4 переопределить - ставим отметку;
Подпись 4 по листу - 022_Нет подписи;
Подпись 5 переопределить - ставим отметку;
Подпись 5 по листу - 022_...: Н.контр. (предварительно загрузив из FM);
Подпись 6 переопределить - ставим отметку;
Подпись 6 по листу - 022_Нет подписи;
Номер листа вручную вкл - ставим отметку.
2.3. Заполняем параметры листа:
Орг.КомплектЧертежей - ККЗ;
SHT_Номер листа вручную - 17 (временно, на стадии Р скорректируется);
Группа вида - Стадия Р;
Подгруппа вида - ККЗ;
Назначение вида - 05 Разрезы.
2.4. В диспетчере меняем номер листа и наименование:
Номер - ККЗ.17 (временно, на стадии Р скорректируется);
Имя - Разрезы. Подземная часть. Если более 2-х секций, то делим (пример наименования Разрезы. Подземная часть, секция 1-2).
Схему организации браузера ставим СС (ПКМ на Листы в диспетчере проекта→Организация браузера→СС)
2.5. На виде 100_План 0 этажа/Подземный этаж (...), начиная с секции 1, по порядку анализируем разрезы на наличие коллизий.
2.6. Меняем типоразмер разреза (не все стразу!) на:
- СС_КК_Разрез_0 этаж (транзит СПЗ), если разрез содержит сети для транзита СПЗ (лоток 50х50)
- СС_КК_Разрез_0 этаж, если разрез содержит основные сети;
- СС_КК_Разрез_0 этаж (без ОКК), если не подземном этаже нет ОКК (нет парковки);
- СС_КК_Разрез_0 этаж (общий), если разрез содержит основные сети и сети СПЗ.
2.7. Корректируем шаблоны видов - во вкладке Связанные файлы оставляем только АР и КР с активными Полутона и Подложка.
2.8. Размещаем разрез на листе. Меняем Имя вида на Разрез 0.1 ... и.т.д. Параметр Номер вида идентичен цифровому значению разреза. Наименование разреза ставим сверху.
2.9. Оси 3D переводим в 2D при помощи плагина ПИК Оси 2D/3D или ручным способом.
2.10. Поджимаем габариты разреза снизу (если есть доп. плита, то до нее), убираем видимость ненужных уровней, ставим размеры относительно плиты и низа лотка.
2.11. Поджимаем оси и уровни. Метки осей оставляем только снизу (бережем место на листе)

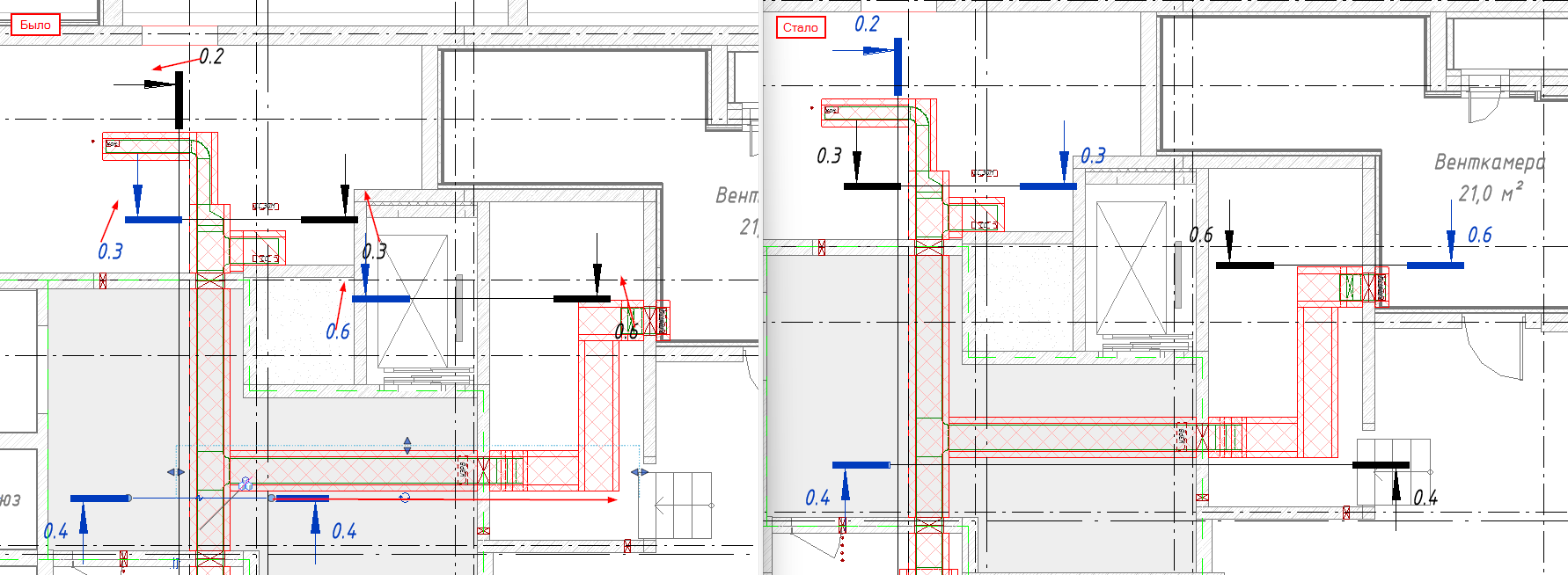

2.12. Переходим на виды 400_План 0 этажа/Подземный этаж (-...), 400_План 0 этажа/Подземный этаж (-...)_Резерв СПЗ и корректируем вид разрезов при помощи перетаскивания ручек сегментов и прокрутки.
3. Чердак и кровля.
3.1. Копируем лист Разрезы. Подземная часть при помощи ModPlus Дубликатор листов или ПИК_ЛИСТ Дубликатор листов (придется дорабатывать штамп).
3.2. Повторяем п.2.3 (номер ставим 19).
3.3. В диспетчере меняем номер листа и наименование:
Номер - ККЗ.19 (временно, на стадии Р скорректируется);
Имя - Разрезы и узлы. Надземная часть, чердак и кровля.
3.4. На видах 100_План ... этажа/Чердак... (+...), начиная с секции 1, по порядку анализируем разрезы на наличие коллизий.
3.5. У разрезов, направленных на лоток, меняем типоразмер на СС_КК_Разрез. Если нужных разрезов не хватает, то добавляем.
3.6. Повторяем п.2.7.
3.7. Размещаем разрез на листе. Меняем Имя вида на Разрез n.1 ..., где n - порядковый номер этажа (см. в наименовании вида). Параметр Номер вида идентичен цифровому значению разреза. Наименование разреза ставим сверху.
3.8. Поджимаем габариты разреза снизу и сверху до середины плиты, ставим размеры относительно плиты и верха лотка, а также относительно чистового пола и низа лотка.
3.9. Повторяем п.3.5-3.7 для разреза на кровле в пом. СС.
