Стадия Р. Алгоритм формирования раздела КК изм. 1
Элементы, выделенные синим, являются ссылками
Данный алгоритм применять только после прочтения следующей информации:
- Работа с листами (Пикипедия);
- ГОСТ Р 21.101-2020 СПДС. Основные требования к проектной и рабочей документации.
1. Ждем согласования КП МПТЦ.
2. На сервере проектов копируем папку ККЗ (на старых объектах КК) и переименовываем в ККЗ изм.1. Согласование КП МПТЦ кладем в паку dwg и переименовываем (пример названия 0295-Р-ЖД-1-СС-КК_08 Согласование МПТЦ-ИСХ-24514).
3. Заполняем таблицу учета изменений (google таблица).
ПРИМЕР номера Разрешения на внесение изменений: (1-ый столбец в таблице)
0722-12-01, где:
07 - порядковый номер месяца;
22 - текущий год
12 - номер Мастерской нашей дирекции (10- архитектурная, 11- конструкторская, 12- инженерная);
01 - порядковый номер (01-первый изм. в начале каждого месяца!)

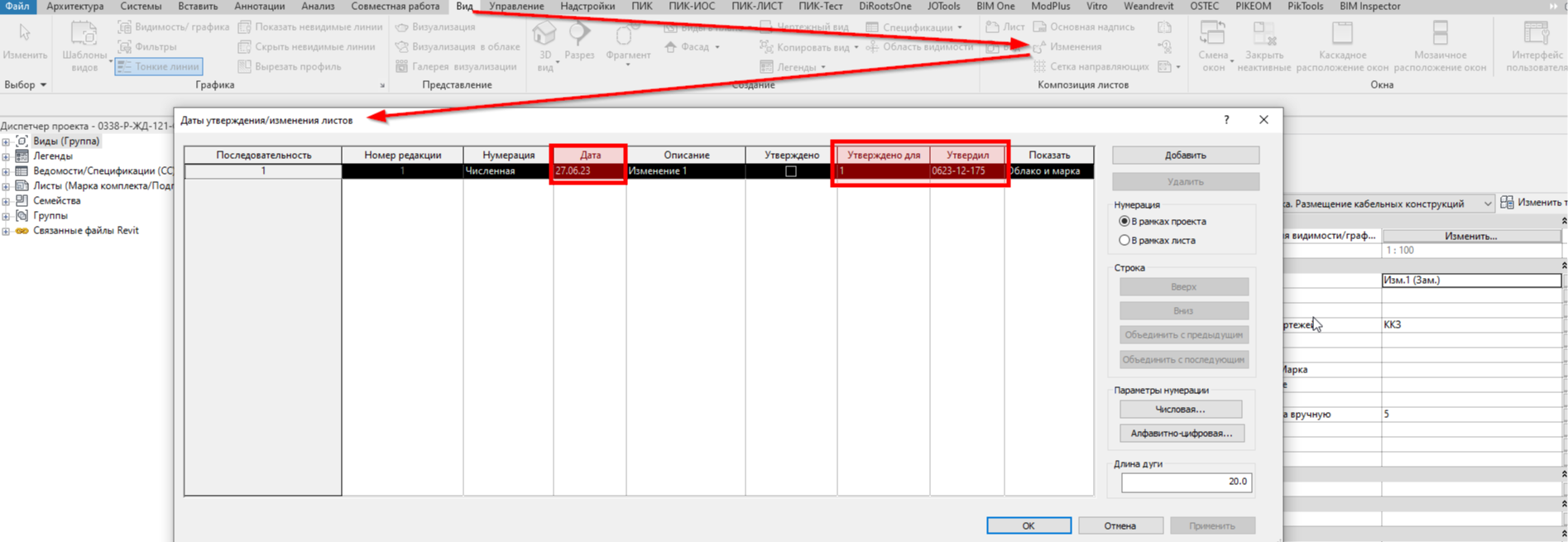

4. Открываем изменения (Вид-Композиция листов-Изменения) и заполняем следующие графы:
Дата - дата изменения;
Утверждено для - номер изменения;
Утвердил - номер разрешения на внесения изменений (см таблицу учета изменений);
Описание - 1....n (порядковый номер изменения).
Элементы, выделенные синим, являются ссылками
Данный алгоритм применять только после прочтения следующей информации:
- Работа с листами (Пикипедия);
- ГОСТ Р 21.101-2020 СПДС. Основные требования к проектной и рабочей документации.
1. Ждем согласования КП МПТЦ.
2. На сервере проектов копируем папку ККЗ (на старых объектах КК) и переименовываем в ККЗ изм.1. Согласование КП МПТЦ кладем в паку dwg и переименовываем (пример названия 0295-Р-ЖД-1-СС-КК_08 Согласование МПТЦ-ИСХ-24514).
3. Заполняем таблицу учета изменений (google таблица).
ПРИМЕР номера Разрешения на внесение изменений: (1-ый столбец в таблице)
0722-12-01, где:
07 - порядковый номер месяца;
22 - текущий год
12 - номер Мастерской нашей дирекции (10- архитектурная, 11- конструкторская, 12- инженерная);
01 - порядковый номер (01-первый изм. в начале каждого месяца!)
4. Открываем изменения (Вид-Композиция листов-Изменения) и заполняем следующие графы:
Дата - дата изменения;
Утверждено для - номер изменения;
Утвердил - номер разрешения на внесения изменений (см таблицу учета изменений);
Описание - 1....n (порядковый номер изменения).
5. Проверяем модель на новые пересечения с ИОС, участки без доступа обслуживания или изменения АР (сравниваем экспликации).
6. Корректируем титульные листы.
6.1. На титульный лист и обложку добавляем легенду СС_КК_ОД_Таблица изменений.
6.2. Значения легенды заполняем согласно таблице учета изменений.
7. Формируем лист разрешения на внесение изменений
7.1. Из FM загружаем семейство 020_Разрешение на внесение изменений_Перспектива. Создаем лист (Вид→Лист).
7.2. Заполняем параметры листа:
Орг.КомплектЧертежей - ККЗ;
Группа вида - Стадия Р;
Подгруппа вида - КК;
Назначение вида - 02 Общие данные.

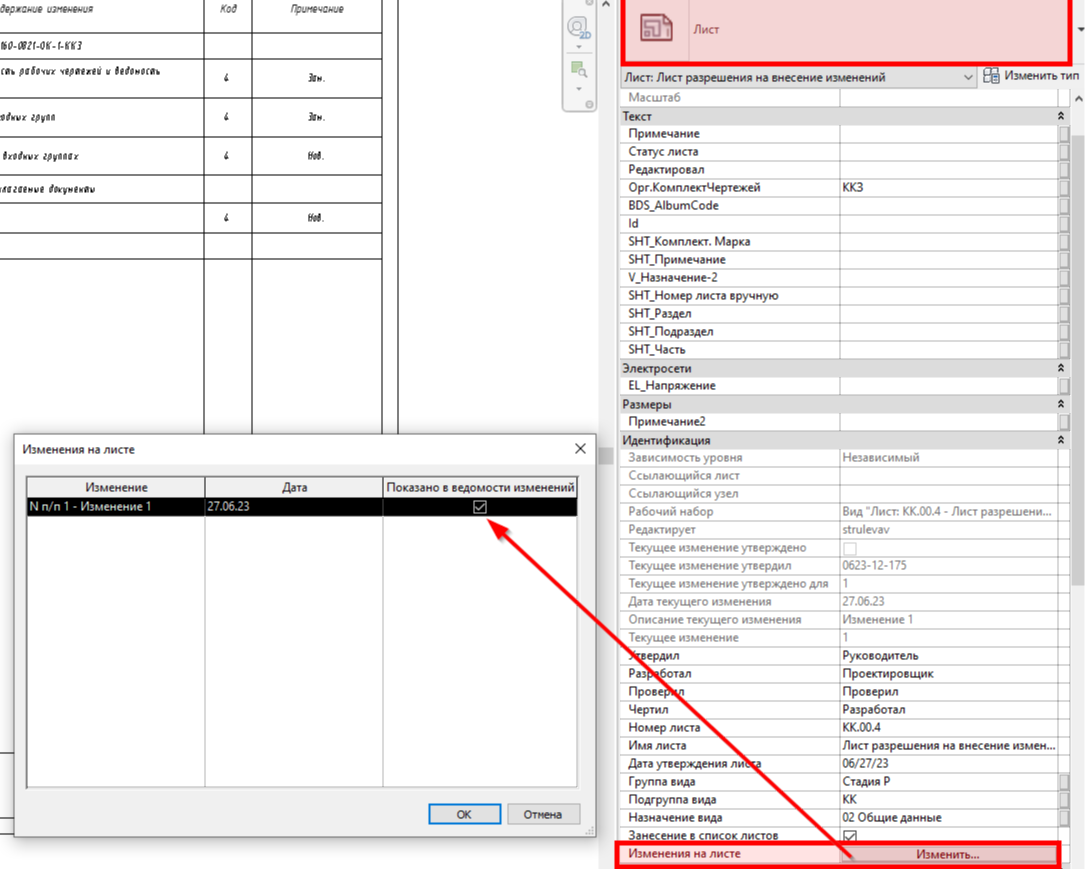

Изменения на листе - жмем на Изменить и ставим галочку в Показано в ведомости изменений.
6. Корректируем титульные листы.
6.1. На титульный лист и обложку добавляем легенду СС_КК_ОД_Таблица изменений.
6.2. Значения легенды заполняем согласно таблице учета изменений.
7. Формируем лист разрешения на внесение изменений
7.1. Из FM загружаем семейство 020_Разрешение на внесение изменений_Перспектива. Создаем лист (Вид→Лист).
7.2. Заполняем параметры листа:
Орг.КомплектЧертежей - ККЗ;
Группа вида - Стадия Р;
Подгруппа вида - КК;
Назначение вида - 02 Общие данные.
Изменения на листе - жмем на Изменить и ставим галочку в Показано в ведомости изменений.
7.3. Заполняем параметры типа семейства основной надписи:
Дата согласования - см. таблицу учета изменений (п.3);
Дата согласования_Вкл - ставим галочку;
Название здания через изменить тип - Наименование объекта строительства;
Наименование проекта через изменить тип - копируем из семейства штампа общих данных;
Номер проекта через изменить тип - копируем из семейства штампа общих данных;
Тест имя проекта 1.8мм - ставим только, если текст вылезает за границы.
7.4. Заполняем параметры экземпляра семейства основной надписи:
Дата выдачи номера разрешения_по листу - см. таблицу учета изменений (п.3);
Дата выпуска комплекта - см. таблицу учета изменений (п.3);
ГИП -
Изм внес -
Н.контр -
Составил -
Утв. -
7.5. В диспетчере меняем номер листа и наименование:
Номер - КК.00.6;
Имя - Лист разрешения на внесение изменений.
7.6. На листе размещаем спецификацию СС_КК_ОД_Разрешение на внесение изменений. Заполняем таблицу согласно общим изменениям.
7.7. Если изменения уместились на одном листе, то в штампе убираем значение параметра Лист.
8. Корректируем лист общих данных.
8.1. Ставим значения в графе Примечание ведомости основных комплектов и ведомости рабочих чертежей основного комплекта.
8.2. Добавляем значения в ведомость ссылочных и прилагаемых документов (см. пример).
8.3. В параметре листа жмем на Изменить и ставим галочку в Показано в ведомости изменений.
8.4. Корректируем штамп, опираясь на ГОСТ Р 21.101-2020 и инструкцию от BIM. Не забываем поменять дату на боковом штампе.
9. Для остальных листов с изменениями повторяем п.8.3-8.4.
10. В письме (выданное ранее на первоначальную версию) отправляем проект на согласование ГС АР, ГС ВК (для объектом с подземной автостоянкой) и ГС НСС.
11. После положительного предварительного согласования загружаем файлы на Vitro.
11.1. На Vitro в папке Архив ГП МФС находим папку с проектом.
11.2. В папке 15_ККЗ (или 15_КК) создаем изменения (правая кнопка→Создать→Изменение):
код 601 - если добавляется только согласование КП МПТЦ;
код 400 -
11.3. Загружаем проект формата pdf в папку 20_PDF и заполняем свойства:
- Разработал;
- Главный Специалист;
- Смежные отделы - ГС АР, ГС НСС;
- Нормоконтроль;
- Контроль подразделения.
11.4. В папку 00_Файлы в исходных форматах загружаем файлы из папки DWG.
11.5. Возвращаемся в папку 20_PDF и запускаем операцию присвоения инвентарного номера (правая кнопка→подписание технической документации).
11.6. После получения инвентарного номера при помощи ЭЦП подписываем pdf проекта.
