Стадия Р. Часть 7. Алгоритм окончательного формирования проекта КК
Элементы, выделенные синим, являются ссылками

1. Повторно проверяем подземный этаж и чердак на наличие зон обслуживания.
2. Через FM обновляем все семейства крепежа и соединителей лотка.
3. Проверяем крепеж/соединители и добавляем в случае отсутствия.
4. Проверяем лист Разрезы. Подземная часть на наличие размеров относительно верха лотка и перекрытия. Проверяем актуальность данных в штампе.
5. Проверяем лист Разрезы и узлы. Надземная часть, чердак и кровля на наличие размеров относительно верха лотка и перекрытия.



7. Формируем лист Разрезы и узлы. Надземная часть, 1-3 этаж. Опираемся на пример или ранее выполненный проект (обязательно с откреплением).
7.1. Повторяем п.6.1-п.6.2.
7.2. В диспетчере меняем номер листа и наименование:
Номер - КК...
Наименование - Разрезы и узлы. Надземная часть, 1-3 этаж
7.3. На плане 2 этажа размещаем узлы в зонах ниш СС.
7.4. К узлам применяем шаблон СС_КК+АР (узел). Переименовываем (пример Узел 2.1.3, где 2 - номер этажа, 1 - номер секции, 3- порядковый номер).

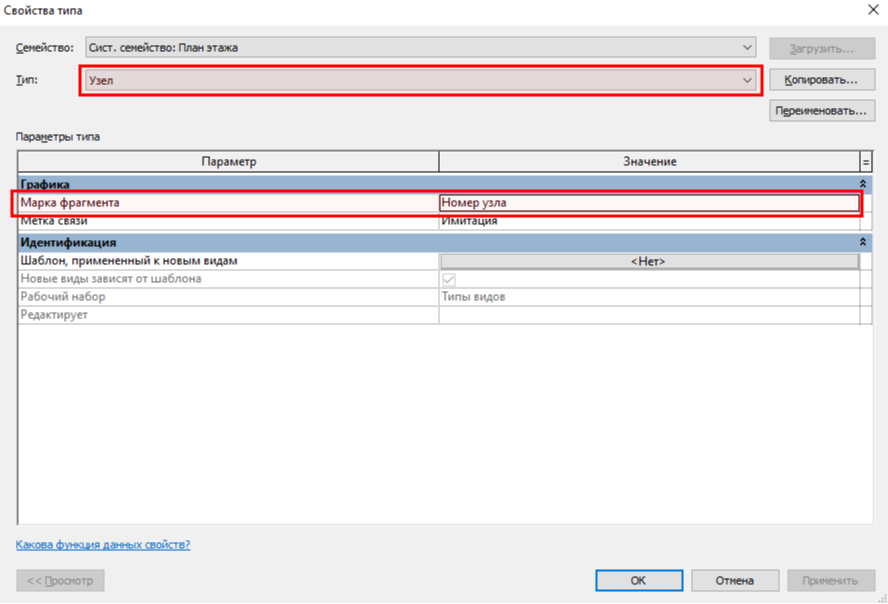

7.5. Для узла создаем типоразмер

Все инструменты
для уникального дизайна

Не упусти возможность узнать свои скрытые таланты и

7.6. Размещаем узлы на лист.

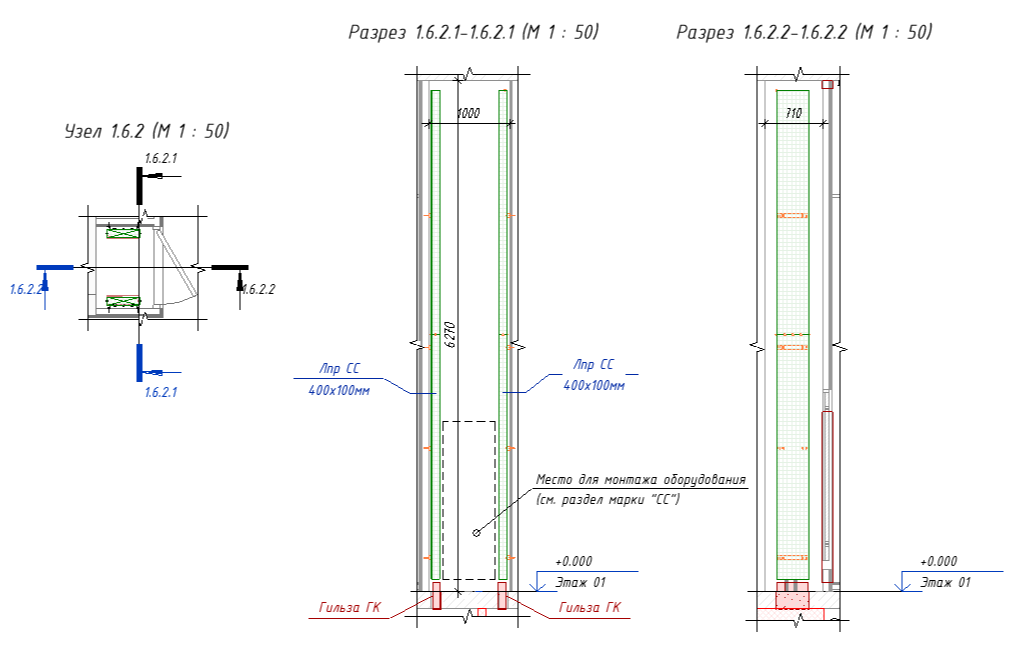

7.7. В самих узлах строим разрезы (вид на нишу с фронта и вид на лоток сетей СС по центру ниши!) и размещаем семейство 011_Прямоугольник обрыва (ЭлУзла). Параметр Показать границу обрезки деактивируем. К разрезам применяем тип СС_КК_Разрез (узел) и выносим на лист. Переименовываем (пример Разрез 2.1.3.4, где 2.1.3 - номер узла, 4- порядковый номер).
7.8. Оформляем разрезы:
- размещаем семейство 011_Прямоугольник обрыва (ЭлУзла);
- ставим марки гильз (TG-GM_Отверстие: Наименование);
- ставим марки лотков (TG-GT_Кабельные лотки: МаркировкаШиринаВысота);
- указываем зону размещения оборудования СС (копируем из типового проекта);
- скрываем лишние уровни.

Не упусти возможность узнать свои скрытые таланты и проверь свои силы с помощью дизайн-блока

Все инструменты
для уникального дизайна

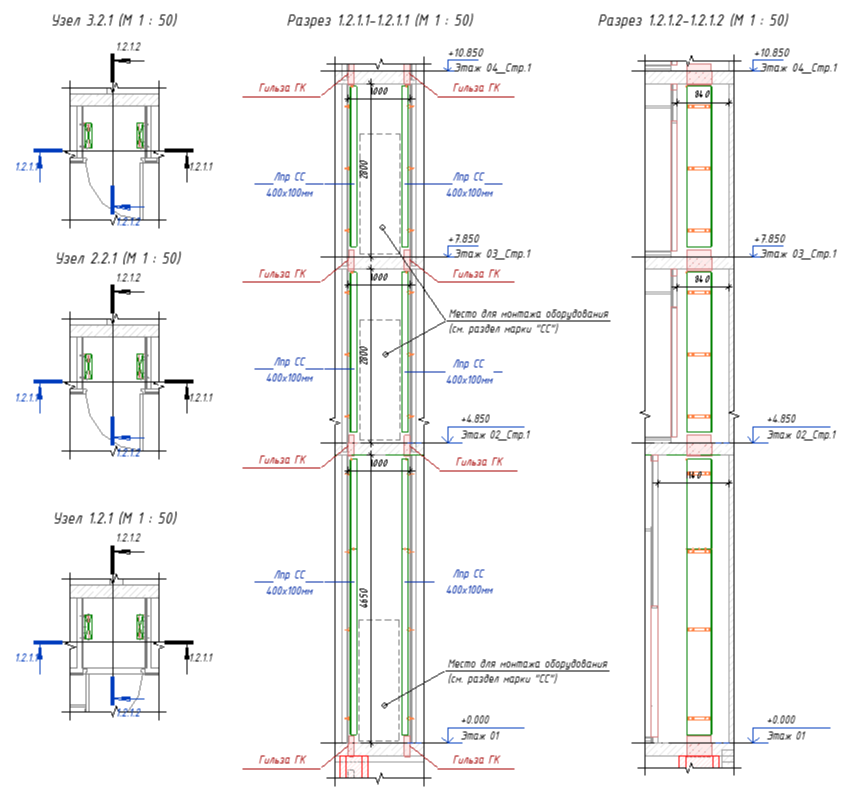

7.9. Копируем узлы 2 этажа на 1-й и 3-й. Повторяем п.7.4, 7.6.

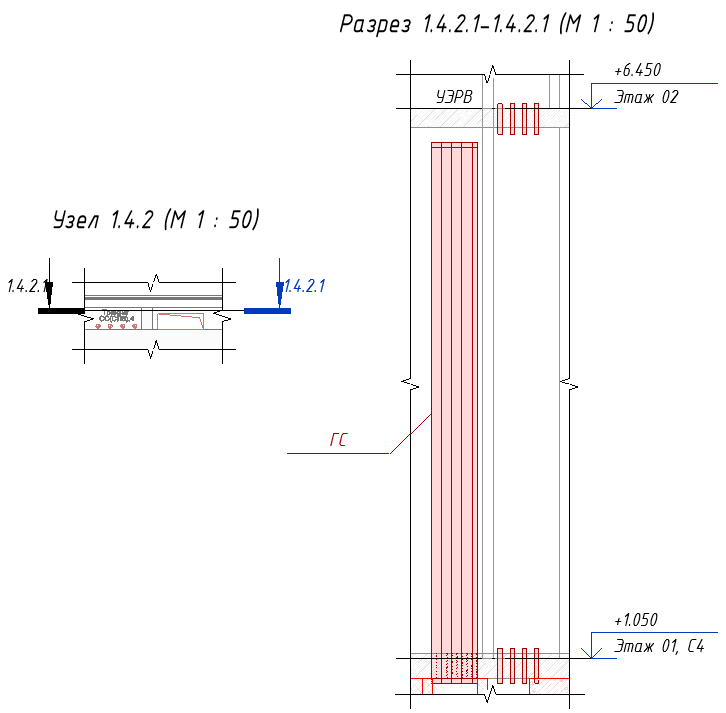

7.10. На 1 этаже ставим узлы в не сквозных нишах СС и транзитах к УЭРВ. Повторяем п.7.4. Направление разрезов в узлах - от МОП.
7.11. Ставим по одному разрезу в пом. СС и пом. СС КПМТЦ. Применяем шаблон СС_КК_Разрез. Размещаем на листе.
7.12. Копируем из шаблона- проекта легенды СС_КК_Эскиз ниши СС. 1 этаж и СС_КК_Эскиз ниши СС. 1 этаж. Размещаем на листе

8. Формируем лист Разрезы и узлы. Надземная часть, выход кабеля на кровлю.
8.1. Повторяем п.6.1-п.6.2. (формат А3х3).
8.2. В диспетчере меняем номер листа и наименование:
Номер - КК....
Наименование - Разрезы и узлы. Надземная часть, выход кабеля на кровлю
8.3. Переносим на лист легенду СС_КК_Узлы вывода на кровлю.

9. Дополняем/проверяем лист План кровли. Размещение кабельных конструкций.
9.1. Ставим размеры к протяжным коробкам.
9.2. Проверяем п.6 Примечания на соответствие актуальным номерам листов.
9.3. Проверяем следующее:
- наличие соединителей на лотке более 3м;
- наличие клеммы заземления на каждом вертикальном лотке и на горизонтальном лотке в области стояков (1 штука).
9.4. Ставим марки для:
- труб (TG-CN_Короба СС (МаркировкаДиаметр/Отметка));
- горизонтального лотка (TG-CT_Кабельные лотки (МаркировкаШиринаВысота/ДлинаОтметкаАбс));
- вертикального лотка (на разрезах) (TG-CT_Кабельные лотки (МаркировкаШиринаВысота));
- отверстий в плите (недостающие).
Марки стараемся размещать в свободным местах (без перекрытия стен).
9.5. В боковой штамп ставим ГС АР.
9.6. Проверяем правильность фильтрации в экспликации помещений.
9.7. Проверяем наличие осевых размеров.

10. Дополняем/проверяем лист План чердака. Размещение кабельных конструкций.
10.1. Проверяем п.5 Примечания на соответствие актуальным номерам листов.
10.2. Проверяем следующее:
- наличие соединителей (CCT_DKC_Соединение лотков) на лотке более 3м;
- наличие перегородок:
- 2 перегородки в местах прохода сетей СС+АиД;
- 1 перегородка в местах прохода АиД;
- ни одной перегородки в местах прохода сетей СС(ВСС).
- наличие крышек на лотке и фитингах.
10.3. Ставим марки для:
- труб (TG-CN_Короба СС (Маркировка/Диаметр));
- горизонтального лотка (TG-CT_Кабельные лотки (МаркировкаШиринаВысота/ДлинаОтметкаАбс));
- вертикального/диагонального лотка (TG-CT_Кабельные лотки (МаркировкаШиринаВысота));
- горизонтальных фитингов лотка (TG-CT_Соединительная деталь кабельных лотков (Сокращенное обозначение));
- вертикальных фитингов (угол вертикальный внешний/внутренний лотка на разрезах (TG-CT_Соединительная деталь кабельных лотков (Сокращенное обозначение)).

Марки лотка, содержащие L=0 или L=0.1 удаляем
10.4. Повторяем п.9.5-9.7.

11. Дополняем/проверяем лист План 3 этажа. Размещение кабельных конструкций.
11.1. Проверяем п.7 Примечания на соответствие количества этажей.
11.2. Проверяем п.8 Примечания на соответствие актуальным номерам листов.
11.3. Повторяем п.9.5-9.7.


12. Дополняем/проверяем лист План 2 этажа. Размещение кабельных конструкций.
12.1. Проверяем п.7 Примечания на соответствие актуальным номерам листов.
12.2. Повторяем п.9.5-9.7.

13. Дополняем/проверяем лист План 1 этажа. Размещение кабельных конструкций.
13.1. Проверяем п.4 Примечания на соответствие актуальным номерам листов
13.2. Повторяем п.9.3-9.7.

14. Дополняем/проверяем лист План подземного этажа. Размещение кабельных конструкций.
14.1. Проверяем п.5 Примечания на соответствие актуальным номерам листов.
14.2. Проверяем/ставим следующее:
- наличие соединителей (CCT_DKC_Соединение лотков) на лотке более 3м;
- наличие перегородок:
● 2 перегородки в местах прохода сетей СС+АиД;
● 1 перегородка в местах прохода АиД;
● ни одной перегородки в местах прохода сетей СС(ВСС);
● ни одной перегородки в отводах лотка к вводам НСС.
14.3. Ставим марки для:
- горизонтального лотка (TG-CT_Кабельные лотки (МаркировкаШиринаВысота/ДлинаОтметкаАбс));
- вертикального/диагонального лотка (TG-CT_Кабельные лотки (МаркировкаШиринаВысота));
- горизонтальных фитингов лотка (TG-CT_Соединительная деталь кабельных лотков (Сокращенное обозначение));
- вертикальных фитингов (угол вертикальный внешний/внутренний лотка на разрезах (TG-CT_Соединительная деталь кабельных лотков (Сокращенное обозначение)).

15. Дополняем/проверяем лист План подземного этажа. Размещение кабельных конструкций (резерв СПЗ).
15.1. Проверяем п.5 Примечания на соответствие актуальным номерам листов.
15.2. Проверяем/ставим следующее:
- наличие соединителей (CCT_DKC_Соединение лотков) на лотке более 3м;
15.3. Ставим марки для:
- горизонтального лотка (TG-CT_Кабельные лотки (МаркировкаШиринаВысота/ДлинаОтметкаАбс));
- вертикального/диагонального лотка (TG-CT_Кабельные лотки (МаркировкаШиринаВысота));
- горизонтальных фитингов лотка (TG-CT_Соединительная деталь кабельных лотков (Сокращенное обозначение));
- вертикальных фитингов (угол вертикальный внешний/внутренний лотка на разрезах (TG-CT_Соединительная деталь кабельных лотков (Сокращенное обозначение)).

16. Формируем лист Типовые схемы защиты кабельных конструкций огнезащитным материалом.
16.1. Создаем лист формата А3х3. Применяем типоразмер СС_КК_Стадия Р. Заполняем параметры:
Орг.КомплектЧертежей - ККЗ;
SHT_Номер листа вручную - ... (номер листа по диспетчеру);
Группа вида - Стадия Р;
Подгруппа вида - ККЗ;
Назначение вида - 03 Монтаж.
16.2. Повторяем п.6.2.
16.3. В диспетчере меняем номер листа и наименование
Номер - КК.03;
Наименование - Типовые схемы защиты кабельных конструкций огнезащитным материалом.
16.4. На листе размещаем легенду СС_КК_Техстронг_ОКК
17. Формируем лист Эскизы крепления лотков.
17.1. Повторяем п.16.1-16.2 (формат листа А1).
17.2. В диспетчере меняем номер листа и наименование.
Номер - КК. 02;
Наименование - Эскизы крепления лотков.
17.3. На листе размещаем:
- легенду СС_КК_DKC_Эскизы крепления лотков_Перечень элементов;
- легенду СС_КК_DKC_Эскизы крепления лотков;
- легенду СС_КК_DKC_Эскизы крепления лотков_Узлы.

18. Формируем лист Общие данные.
18.1. Создаем лист формата А2. Применяем типоразмер СС_КК_Стадия Р. Заполняем параметры:
Орг.КомплектЧертежей - ККЗ;
SHT_Номер листа вручную - ... (номер листа по диспетчеру);
Группа вида - Стадия Р;
Подгруппа вида - ККЗ;
Назначение вида - 02 Общие данные.
18.2. В диспетчере меняем номер листа и наименование.
Номер - КК. 01;
Наименование - Общие данные.
18.3. На листе размещаем:
- легенду СС_КК_ОД_Общие указания;
- легенду СС_КК_ОД_УГО;
- спецификацию СС_КК_ОД_Ведомость основных комплектов рабочих чертежей;
- спецификацию СС_КК_ОД_Ведомость рабочих чертежей основного комплекта;
- спецификацию СС_КК_ОД_Ведомость ссылочных и прилагаемых документов.
18.4. Выполняем корректировки в ведомостях и текстовой части:
- шифр;
- наименование;
- адрес;
- количество листов в штампе.
18.5. В боковой штамп ставим ГС НСС.

19. Формируем лист Лист ЭЦП.
19.1. Создаем лист формата А4 (020_Титульный лист Форма 12 13 (ОснНадпись)_МФС). Применяем типоразмер Лист согласования. Заполняем параметры:
Орг.КомплектЧертежей - ККЗ;
Группа вида - Стадия Р;
Подгруппа вида - ККЗ;
Назначение вида - 01_Обложка/Титульный лист.
19.2. В диспетчере меняем номер листа и наименование.
Номер - КК.00.3;
Наименование - Лист ЭЦП.

20. Формируем лист Обложка.
20.1. Повторяем п.19.1. Применяем типоразмер Стадия Р_Обложка.
20.2. В диспетчере меняем номер листа и наименование.
Номер - КК.00.2;
Имя - Обложка.
20.3. Заполняем параметры, опираясь на Титулы из папки _Оформление (см. на сервере проектов в папке Стадия Р) и ведомость основных комплектов рабочей документации
Заказчик - см. папку _Оформление;
Наименование проекта - см. папку _Оформление;
SHT_Раздел - Кабельные конструкции и закладные элементы домовых слаботочных систем (см. Ведомость основных комплектов рабочей документации);
Номер проекта - см. Ведомость основных комплектов рабочей документации;
Орг.КомплектЧертежей - ККЗ.

21. Формируем лист Титульный лист.
21.1. Повторяем п.19.1. Применяем типоразмер Стадия Р_Титульный лист.
21.2. В диспетчере меняем номер листа и наименование.
Номер - КК.00.1;
Наименование - Титульный лист.
21.3. Повторяем п.20.3

22. Формируем спецификацию.
22.1. Повторяем операции алгоритма стадии П.
22.2. Создаем лист формата А3 (первый). Применяем типоразмер СС_КК_Стадия Р. Заполняем параметры:
Орг.КомплектЧертежей - ККЗ.СО;
Группа вида - Стадия Р;
Подгруппа вида - ККЗ;
Назначение вида - 06 Спецификация.
22.3. В диспетчере меняем номер листа и наименование.
Номер - 1;
Имя - Спецификация оборудования, изделий и материалов.
22.4. На листе размещаем:
- семейство GA_Шапка спецификации;
- легенду СС_КК_Примечания_СО;
- спецификацию СС_КК_СО_Лист 1.
22.5. Высоту таблицы корректируем через фильтрацию параметром BS_Позиция.
22.6. Создаем лист формата А3, путем копирования с легендами (последующий, 020_Основная надпись Форма 6_Перспектива). Создаем типоразмер СС_КК_Стадия Р. Повторяем п. 22.2. (в части параметров)
22.7. В диспетчере меняем номер листа и наименование.
Номер - 2....;
Имя - Спецификация оборудования, изделий и материалов.
22.8. На листе размещаем:
- семейство GA_Шапка спецификации;
- спецификацию СС_КК_СО_Лист 2 (3,4...).
22.9. Высоту таблицы корректируем через фильтрацию параметром BS_Позиция.

23. Формируем pdf и отправляем проект на согласование ГС АР, ГС ВК (для объектом с подземной автостоянкой), ГС НСС, ГС АиД, ГС СС и Н. контр..

(пример письма)
Тема письма: 0298 Демьяна Бедного 22 к3. Согласование альбома ККЗ перед загрузкой на Vitro
Здравствуйте.
Прошу рассмотреть комплект ККЗ перед выгрузкой на Vitro, согласовать или дать комментарии.
