Стадия Р. Алгоритм формирования задание к КР на отверстия в плите перекрытия и монолитных стенах
Элементы, выделенные синим, являются ссылками
1. Ознакомиться с инструкциями:
- Процесс передачи заданий на отверстия между дисциплинами;
- Рекомендации от КР. Правила расстановки отверстий в вертикальных конструкциях;
- Рекомендации от КР. Увязка отверстий.
2. Подземный этаж.
2.1. Задание выдано на стадии П, но возможно были изменения со стороны АР/КР. В местах пересечений архитектуры и КК проверяем следующее:
- толщину стен;
- высоту перекрытий;
- наличие новых стен.
2.2. Собираем все отверстия в группу (пример наименования - 0342-Р-ЖД-1-СС-КК_Отверстия КР_LV.010_2023.06.09).
2.3. Выгружаем dwg файл (пример наименования - 0342-Р-ЖД-1-СС-КК_Отверстия КР на подземном этаже_2023.06.09) и группу rvt (при помощи плагина PIKTools Вставка отверстий (Экспорт групп)) в папку исходящие (пример наименования - 2023-06-09 Задание к КР, отверстия на подземном этаже, v.2). Папку с старым заданием переносим в _АРХИВ.
2.4. Открывает dwg и блокируем слои с осями, архитектурой и марками помещений (поможет при дальнейшем согласовании альбомов АР).
2.5. На почте находим письмо с заданием на стадию П и в нем отправляем файлы заданием к КР. В адресаты ставим ГС КР и ведущих специалистов (если таковы известны). В копию ставим ГС АР, ГС ЭОМ, ГС ОВ, ГС ВК, ГС СС, ГС АиД и ведущих специалистов (если таковы известны).
(пример письма)
Здравствуйте.
Выдается задание на стадию Р.
0342 Алтуфьевское 4-5. Задание к КР от СС. Отверстия на подземном этаже. Версия 2.
Отличие версии 2 от версии 1 - уточнение при переходе на стадию Р.
Задание содержит отверстия в вертикальных ж.б. конструкциях. Отверстий в горизонтальных плитах нет.
Название видов в Revit:
Ссылка на Revit файл: RSN://vpp-rs19-ren04.main.picompany.ru/0342_Рен_Алтуфьевский р-н, мкр. 4-5/Корпус 2.1/55_СС/0342-Р-ЖД-2.1-СС-о.rvt
Прошу взять в работу. Все замечания и комментарии оставлять в теме данного письма.
Вложения: группа элементов в формате "rvt", dwg файлы.
3. 1 этаж.
3.1. Повторяем п.2.1.
3.2. Собираем все отверстия в группу (пример наименования - 0342-Р-ЖД-1-СС-КК_Отверстия КР_LV.110_2023.06.09).
3.3. Выгружаем dwg файл (пример наименования - 0342-Р-ЖД-1-СС-КК_Отверстия КР на 1 этаже_2023.06.09) и группу rvt (при помощи плагина PIKTools Вставка отверстий (Экспорт групп)) в папку исходящие (пример наименования - 2023-06-09 Задание к КР, отверстия на 1 этаже, v.2). Папку с старым заданием переносим в _АРХИВ.

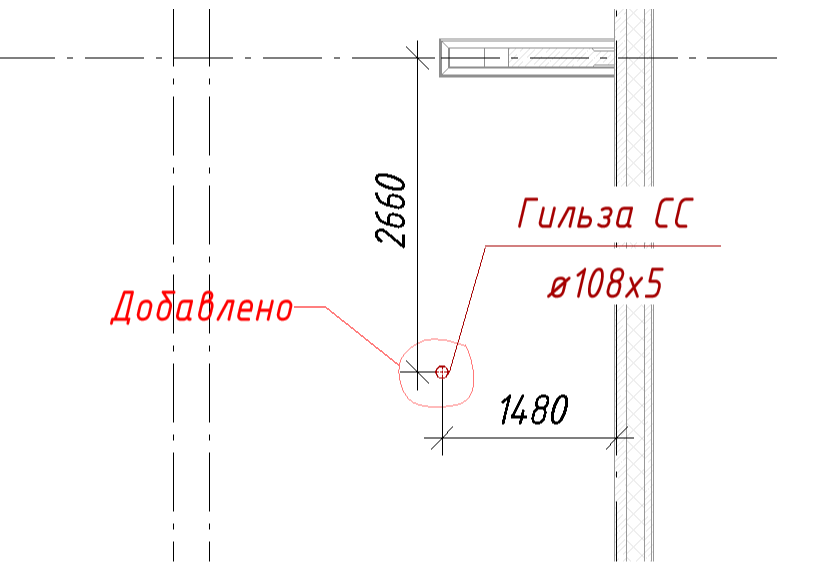

3.4. Если использовалось семейство GM_Гильзы, то открываем группу rvt и заменяем на семейство GM_Отверстие прямоугольное (в плите) (видео инструкция)
Повторяем п.2.5.
3.5. Повторяем п.2.4-2.5.
(пример письма)
Здравствуйте.
Выдается задание на стадию Р.
0342 Алтуфьевское 4-5. Задание к КР от СС. Отверстия на 1 этаже. Версия 2
Отличие версии 2 от версии 1 - уточнение при переходе на стадию Р.
Задание содержит отверстия только в плитах - отверстий в вертикальных ж.б. конструкциях нет.
Название видов в Revit:
Ссылка на Revit файл: RSN://vpp-rs19-ren04.main.picompany.ru/0342_Рен_Алтуфьевский р-н, мкр. 4-5/Корпус 2.1/55_СС/0342-Р-ЖД-2.1-СС-о.rvt
Прошу взять в работу. Все замечания и комментарии оставлять в теме данного письма.
Вложения: группа элементов в формате "rvt", dwg файлы.
4. 2 этаж.
4.1. Сверяем идентичность расположения отверстий с заданием на плиту 1-го этажа.

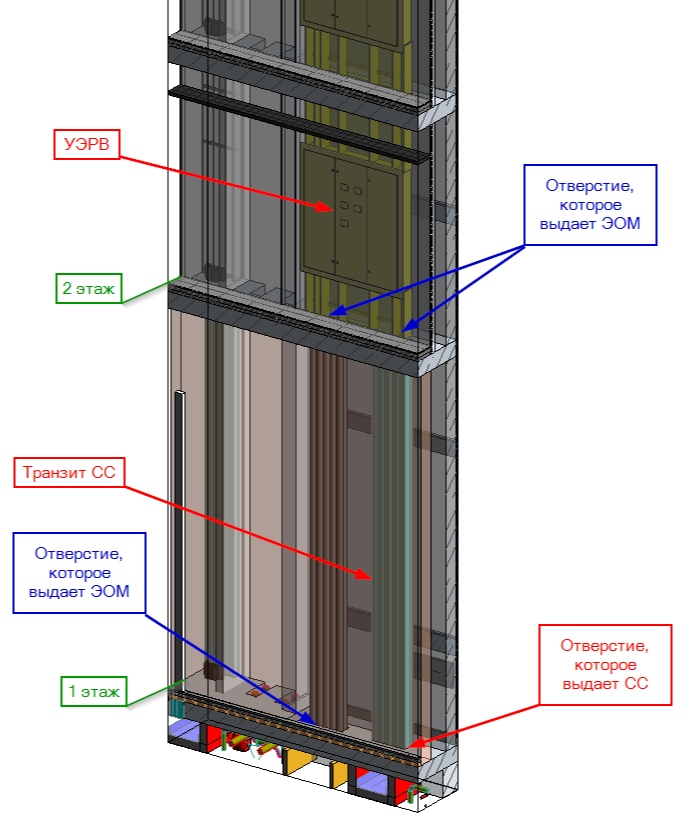

4.2. Если стена, граничащая с лифтовым холлом и коридором, монолитная, то формируем отверстие 250х50 под перекрытием над дверным проемом. Ставим размер относительно архитектурной оси и маркируем семейством TG-GM_Отверстие: Отверстие в стене (Отверстие в стене (Маркировка/XхZОтметка)(40).
4.3. Активируем рабочий набор 20_Отверстия и закладные детали. Собираем все отверстия в плите посекционно в группу (пример наименования - 0356-Р-ЖД-00-СС-КК_Отверстия КР в ПП_С1_LV.210_2023.09.08). Если есть отверстия в стене, то собираем посекционно в группу (пример наименования - 0356-Р-ЖД-00-СС-КК_Отверстия КР_С1_LV.210_2023.09.08). Группу от стадии П удаляем.
4.4. Выгружаем dwg файл (пример наименования - 0356-Р-ЖД-00-СС-КК_Отверстия КР на 1 этаже (+4.350)_2023.09.08) и группу rvt (при помощи плагина PIKTools Вставка отверстий (Экспорт групп)) в папку исходящие (пример наименования - 2023-09-08 Задание к КР, отверстия на 2 этаже, v.2). Папку с старым заданием переносим в _АРХИВ.
4.5. Повторяем п.3.4.
4.6. Повторяем п.2.4-2.5.
(пример письма)
Тема письма: 0356 Михайлова 15. Задание к КР от СС. Отверстия в плите на отм. +4.350
Здравствуйте.
Выдается задание на стадию Р.
0356 Михайлова 15. Задание к КР от СС. Отверстия в плите на отм. +4.350. Версия 2.
Отличие версии 2 от версии 1 - уточнение при переходе на стадию Р.
Название видов в Revit::
Ссылка на Revit файл: RSN://vpp-rs19-ren01.main.picompany.ru/0356_Рен_Михайлова, вл. 15, корп. 1, 2/Корпус 00/55_СС/0356-Р-ЖД-00-СС-о.rvt
Прошу взять в работу. Все замечания и комментарии оставлять в теме данного письма.
Вложения: группа элементов в формате "rvt", dwg файлы.
5. 3 этаж (типовой).
5.1. Сверяем идентичность расположения отверстий с заданием на отверстия 2-го этажа.
5.2. Копируем отверстия в стене на все типовые этажи (берем в задании на 2-й этаж, если таковы существуют).
5.3. Активируем рабочий набор 20_Отверстия и закладные детали. Собираем все отверстия в плите посекционно в группу (пример наименования - 0356-Р-ЖД-00-СС-КК_Отверстия КР в ПП_С1_LV.510_2023.09.08). Если есть отверстия в стене, то собираем посекционно в группу (пример наименования - 0356-Р-ЖД-00-СС-КК_Отверстия КР_С1_LV.510_2023.09.08). Группу от стадии П удаляем.
5.4. Выгружаем dwg файл (пример наименования - 0350-Р-ЖД-14-СС-КК_Отверстия КР на типовом этаже (+7.200)_2023.11.28) и группу rvt (при помощи плагина PIKTools Вставка отверстий (Экспорт групп)) в папку исходящие (пример наименования - 2023-09-08 Задание к КР, отверстия на типовом этаже, v.2). Папку с старым заданием переносим в _АРХИВ.
5.5. Повторяем п.3.4.
5.6. Повторяем п.2.4-2.5.
(пример письма)
Здравствуйте.
Выдается задание на стадию Р.
0350 Байкальская 14. Задание к КР от СС. Отверстия на типовом этаже. Версия 2.
Отличие версии 2 от версии 1 - уточнение при переходе на стадию Р.
Типизация заданий следующая:
- для плиты и стен от +7.850 до +82.850 секции 1-2;
- для плиты от +7.850 до +40.850 секции 3-4;
- для плиты от +7.200 до +22.200 секции 5-6;
- для плиты от +7.200 до +70.200 секции 7-9.
Название видов в Revit:
Ссылка на ревит файл: RSN://vpp-rs19-ren01.main.picompany.ru/0350_Рен_Байкальская, 14/Корпус 14/55_СС/0350-Р-ЖД-14-СС-о.rvt
Прошу взять в работу. Все замечания и комментарии оставлять в теме данного письма.
Вложения: группа элементов в формате "rvt", dwg файлы
6. Чердак.
6.1. На виде 220_План ... этажа/Чердак (+...)_Задание к КР_Отверстия сверяем идентичность расположения отверстий с заданием на отверстия 3-го этажа. Там же сверяем идентичность расположение отверстий в зоне УЭРВ с заданием от ЭОМ на отверстия 2-го этажа.
6.2. Активируем рабочий набор 20_Отверстия и закладные детали. Собираем все отверстия в плите посекционно в группу (пример наименования - 0356-Р-ЖД-00-СС-КК_Отверстия КР в ПП_С1_LV.710_2023.09.08). Если есть отверстия в стене, то собираем посекционно в группу (пример наименования - 0356-Р-ЖД-00-СС-КК_Отверстия КР_С1_LV.710_2023.09.08). Группу от стадии П удаляем..
6.3. Выгружаем dwg файл (пример наименования - 0350-Р-ЖД-14-СС-КК_Отверстия КР на чердаке C1-C2 (+85.850)_2023.11.29) и группу rvt (при помощи плагина PIKTools Вставка отверстий (Экспорт групп)) в папку исходящие (пример наименования - 2023-06-09 Задание к КР, отверстия на чердаке, v.2). Папку с старым заданием переносим в _АРХИВ.
6.4. Повторяем п.3.4.
6.5. Повторяем п.2.4-2.5.
(пример письма)
Тема письма: 0342 Алтуфьевское 4-5. Задание к КР от СС. Отверстия на чердаке
Здравствуйте.
Выдается задание на стадию Р.
0342 Алтуфьевское 4-5. Задание к КР от СС. Отверстия на чердаке. Версия 2
Отличие версии 2 от версии 1 - уточнение при переходе на стадию Р.
Задание содержит отверстия в плите на отм. +86.100. Отверстий в вертикальных ж.б. конструкций нет.
Название видов в Revit:
Ссылка на Revit файл: RSN://vpp-rs19-ren04.main.picompany.ru/0342_Рен_Алтуфьевский р-н, мкр. 4-5/Корпус 2.1/55_СС/0342-Р-ЖД-2.1-СС-о.rvt
Прошу взять в работу. Все замечания и комментарии оставлять в теме данного письма
Вложения: группа элементов в формате "rvt", dwg файлы
7. Кровля.
7.1. Проверяем пом. СС на наличие пересечений со смежными сетями.
7.2. На виде 220_План ... этажа/Кровля (+...)_Задание к КР_Отверстия проверяем наличие размеров (при мониторинге могут слетать).
7.3. Собираем все отверстия в группу (пример наименования - 0342-Р-ЖД-2.1-СС-КК_Отверстия КР_LV.910_2023.08.28). Группу стадии П удаляем из модели.
7.4. Выгружаем dwg файл (пример наименования - 0342-Р-ЖД-2.1-СС-КК_Отверстия КР на кровле (+88.100)_2023.08.28) и группу rvt (при помощи плагина PIKTools Вставка отверстий (Экспорт групп)) в папку исходящие (пример наименования - 2023-06-09 Задание к КР, отверстия на кровле [+88.100], v.3). Папку с старым заданием переносим в _АРХИВ.
7.5. Открывает dwg и блокируем слои с осями, архитектурой и марками помещений (поможет при дальнейшем согласовании альбомов АР).
7.6. Повторяем п.2.5.
(пример письма)
Здравствуйте.
Выдается задание на стадию Р.
0323 Амурская, зона 1.5. Задание к КР от СС. Отверстия на кровле. Версия 2.
Отличие версии 2 от версии 1 - уточнение при переходе на стадию Р.
Задание содержит отверстия в плитах на отм. +51.700, +75.700 и вертикальных ж.б. конструкций.
Название видов в Revit:
Ссылка на Revit файл: RSN://vpp-rs19-ren07.main.picompany.ru/0323_Рен_Амурская, вл. 1, 2 очередь/Корпус 3/55_СС/0323-Р-ЖД-3-СС-КК.rvt
Прошу взять в работу. Все замечания и комментарии оставлять в теме данного письма.
Вложения: группа элементов в формате "rvt", dwg файлы.
Примечание: задание будет дополнено, после получения информации от ПС/АК о расположении гусаков.
7.7. За 3 дня до выдачи задания на кровлю по графику (в части мелких отверстий и гусаков), запрашиваем у ПС/АК задание на места вывода сетей. Запрос проводим в том же письме, что и задание v.1 (см. п.7.6), только в адресатах оставляем сотрудников СС!
(пример письма)
Здравствуйте.
Прошу выдать задание на гусаки кровли для систем АК и ПС. Срок выдачи задания - не позднее 13.09.2023
7.8. Получив задание от ПС/АК проверяем следующее:
- отступ от монолитных площадок должен быть не менее 150 мм;
- отсутствие пересечений со смежными сетями;
- наличие доступа к выводам со стороны чердака;
- не желательное размещение в зоне обслуживание вентустановок.
- при размещении на кровле машинного помещения смещение гусака в область над пом. СС.

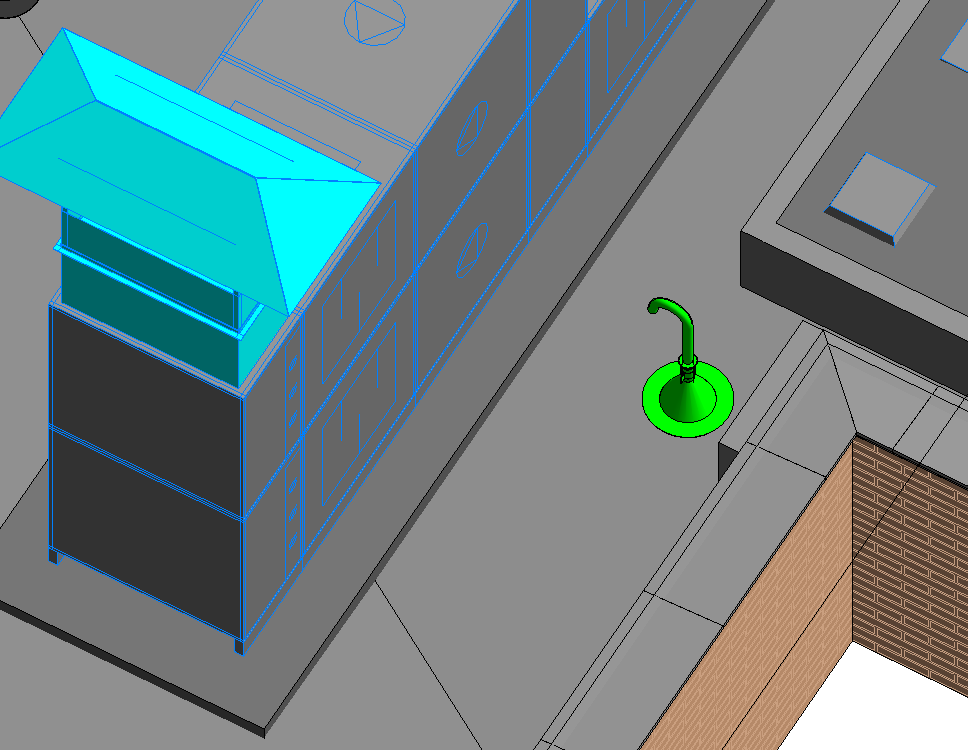

7.9. Размещаем гусак (GM_Трубостойка Гусак: Трубостойка (гусак) ∅50) и гильзу (GM_Отверстие круглое (в плите):Ø108x5), по необходимости корректируем и отправляем dwg на согласование с ПС/АК (в том письме, которое было сформировано по запросу задания).
7.10. После согласования с ПС/АК повторяем п.7.3-7.6.
(пример письма)
Здравствуйте.
Выдается задание на стадию Р.
0323 Амурская, зона 1.5. Задание к КР от СС. Отверстия на кровле. Версия 3.
Отличие версии 3 от версии 2 указаны в dwg файле и на видах (добавлены гильзы).
Задание содержит отверстия в плитах на отм. +51.700, +75.700 и вертикальных ж.б. конструкциях.
Название видов в Revit:
Ссылка на Revit файл: RSN://vpp-rs19-ren07.main.picompany.ru/0323_Рен_Амурская, вл. 1, 2 очередь/Корпус 3/55_СС/0323-Р-ЖД-3-СС-КК.rvt
Прошу взять в работу. Все замечания и комментарии оставлять в теме данного письма.
Вложения: группа элементов в формате "rvt", dwg файлы.
