Стадия Р. Алгоритм формирования задание к АР на размещение камер 1-го этажа
Элементы, выделенные синим, являются ссылками
1. Копируем (с детализацией) рабочий вид 100_План 1 этажа (+0.000) и применяем шаблон СС_Задание к АР_Камеры (пример наименования вида - 214_План 1 этажа (+0.000)_Задание к АР_Размещение камер).
2. Активируем рабочий набор 10_СОТ. Опираясь на проекты СВН стадии П (или Р, если готова), размещаем DD_Beward_IP-видеокамера корпусная:

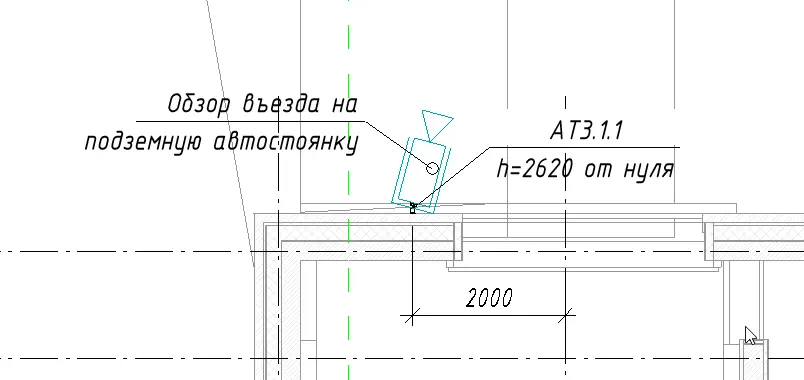

- на высоте 2700мм (относительно уровня пола въезда и центра крепления камеры), с обзором въезда на подземную автостоянку (чек-лист);

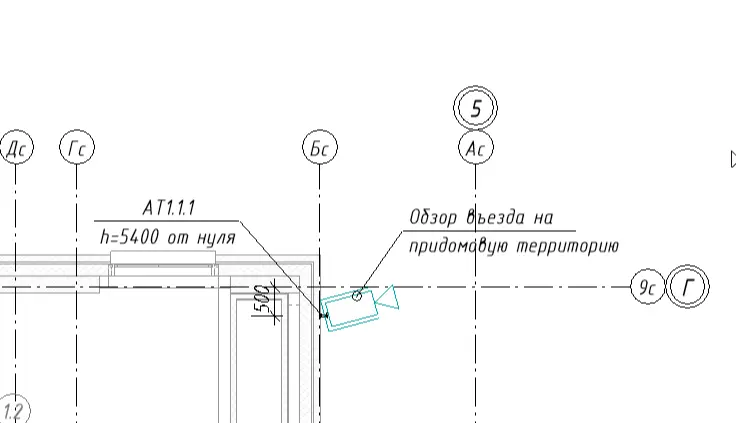

- на высоте 400мм (относительно низа плиты 2-го этажа и центра крепления камеры), с обзором въезда на придомовую территорию.
3. Ставим размеры относительно архитектурной оси и оси прибора.
4. Ставим марки TG-DD_Датчик (Марка/Отметка от нуля) с наименованием, и высотой отметки относительно отметки нуля.
5. Ставим выноску с наименованием зоны обзора.
6. Заполняем параметр BS_отметка от нуля и Марка.
Элементы, выделенные синим, являются ссылками
1. Копируем (с детализацией) рабочий вид 100_План 1 этажа (+0.000) и применяем шаблон СС_Задание к АР_Камеры (пример наименования вида - 214_План 1 этажа (+0.000)_Задание к АР_Размещение камер).
2. Активируем рабочий набор 10_СОТ. Опираясь на проекты СВН стадии П (или Р, если готова), размещаем DD_Beward_IP-видеокамера корпусная:
- на высоте 2700мм (относительно уровня пола въезда и центра крепления камеры), с обзором въезда на подземную автостоянку (чек-лист);
- на высоте 400мм (относительно низа плиты 2-го этажа и центра крепления камеры), с обзором въезда на придомовую территорию.
3. Ставим размеры относительно архитектурной оси и оси прибора.
4. Ставим марки TG-DD_Датчик (Марка/Отметка от нуля) с наименованием, и высотой отметки относительно отметки нуля.
5. Ставим выноску с наименованием зоны обзора.
6. Заполняем параметр BS_отметка от нуля и Марка.
7. Выгружаем dwg (пример наименования файла - 0298-Р-ЖД-3-СС-СОТ_Размещение камер на фасаде_2022.08.03.dwg) и отправляем на согласование с ГС СС и исполнителем СОТ.
(пример письма)
Тема письма: 0298 Демьяна Бедного 22 к3. Размещение камер на фасаде. Согласование
Здравствуйте.
Сформировано задание к АР на размещение камер на фасаде. Просьба согласовать или дать комментарии в части СС(СОТ).
8. После согласования с ГС СС размещаем файлы на сервере проектов в папку исходящие (пример наименования папки 2023-05-05 Задание к АР, камеры, v.1). Отправляем файлы заданием к АР. В адресаты ставим ГС АР. В копию ставим ГС ЭОМ, ГС ОВ, ГС ВК, ГС СС, ГС АиД и ведущих специалистов (если таковы известны)
(пример письма)
Тема письма: 0298 Демьяна Бедного 22 к3. Задания к АР от СС. Размещение камер на фасаде
Здравствуйте
Выдается задание на стадию Р
0298 Демьяна Бедного 22 к3. Задания к АР от СС. Размещение камер на фасаде. Версия 1
Название видов в Revit:
Ссылка на Revit файл: RSN://vpp-rs19-ren08.main.picompany.ru/0292_Рен_Алтуфьевское ш., 51-53/Корпус 1/55_СС/0292-Р-ЖД-1-СС-o.rvt
Прошу взять в работу. Все замечания и комментарии оставлять в теме данного письма с сохранением всех адресатов.
Вложения: dwg файлы
(пример письма)
Тема письма: 0298 Демьяна Бедного 22 к3. Размещение камер на фасаде. Согласование
Здравствуйте.
Сформировано задание к АР на размещение камер на фасаде. Просьба согласовать или дать комментарии в части СС(СОТ).
8. После согласования с ГС СС размещаем файлы на сервере проектов в папку исходящие (пример наименования папки 2023-05-05 Задание к АР, камеры, v.1). Отправляем файлы заданием к АР. В адресаты ставим ГС АР. В копию ставим ГС ЭОМ, ГС ОВ, ГС ВК, ГС СС, ГС АиД и ведущих специалистов (если таковы известны)
(пример письма)
Тема письма: 0298 Демьяна Бедного 22 к3. Задания к АР от СС. Размещение камер на фасаде
Здравствуйте
Выдается задание на стадию Р
0298 Демьяна Бедного 22 к3. Задания к АР от СС. Размещение камер на фасаде. Версия 1
Название видов в Revit:
Ссылка на Revit файл: RSN://vpp-rs19-ren08.main.picompany.ru/0292_Рен_Алтуфьевское ш., 51-53/Корпус 1/55_СС/0292-Р-ЖД-1-СС-o.rvt
Прошу взять в работу. Все замечания и комментарии оставлять в теме данного письма с сохранением всех адресатов.
Вложения: dwg файлы
