Стадия Р. Алгоритм работы по формированию задания к АИ (оконечное оборудование в МОП)
Элементы, выделенные синим, являются ссылками
Перед началом работы ознакомиться с инструкциями:
- Памятка взаимодействия и описание принципов;
- Правила проектирования АИ МОП Реновация.
1. Если АИ не прислали раскладку плитки согласно графику выдачи заданий, то делаем запрос.
(пример письма)
Тема письма: 0292 Алтуфьевское 51-53 К3. Задание к АИ от СС. Сводный план оконечных устройств
Здравствуйте.
Для формирования задания к АИ на оконечные устройства, с последующим формированием задания к КР на закладные в стене, прошу предоставить актуальную модель АИ, содержащую в МОП настенную плитку и фальш-потолок. Данный материал направить не позднее 6.02.2023.
2. На почте ищем письмо .... Задание от АСУД к КК. Оконечные устройства (формировалось для получения информации по подземному этажу). В данном письме запрашиваем у АиД (АСУД) задание на размещение ПГУ на типовом этаже.
(пример письма)
Тема письма: 0356 Михайлова 15. Оконечные устройства
Здравствуйте.
Прошу выдать заданием места нахождения оконечного оборудования АСУД (ПГУ) на типовом этаже.
3. Запрашиваем у ГС АиД и ГС СС ссылки на актуальные альбомы стадии П разделов ПС, ВСС, СОВ, СКУД.
4. При работе учитываем следующее:
- опираемся на пример-проект (указанный куратором или же ранее выполненный самим исполнителем);
- опираемся на проекты стадии П;
- по возможности исключаем установку на монолитных стенах (даже если не совпадает со стадией П);
- все высотные отметки даем относительно уровня чистового пола (далее у.ч.п.) и центра прибора (если не указано иное);

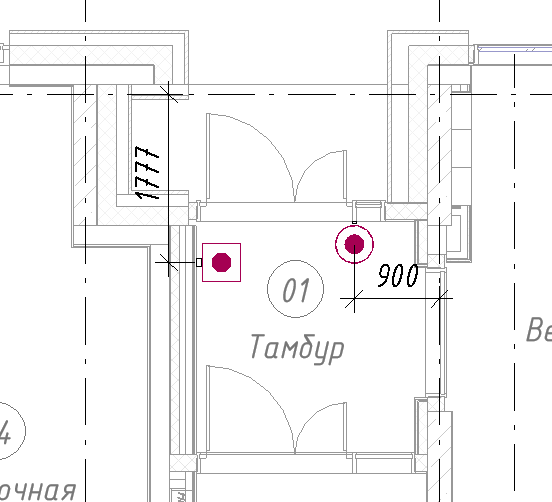

- оборудование, размещенное на плитке (колясочная, тамбур и вестибюль 1-го этажа), подгоняем под ближайшую ось плитки или шов. Остальное оборудование размещаем с кратностью в 10мм от архитектурных осей;
- исключаем коллизии со смежными сетями (пользуемся разрезами), которые могут менять свое расположение от этажности;

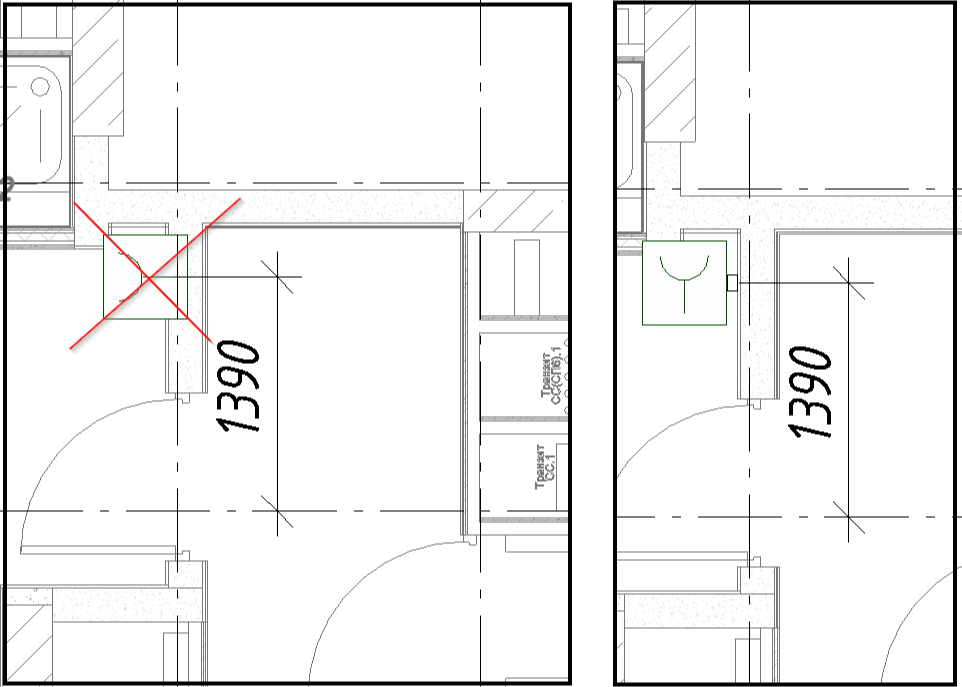

- УГО отводим от геометрии объекта, чтобы виден был центр и поворачиваем через параметр УголПоворота УГО
Элементы, выделенные синим, являются ссылками
Перед началом работы ознакомиться с инструкциями:
- Памятка взаимодействия и описание принципов;
- Правила проектирования АИ МОП Реновация.
1. Если АИ не прислали раскладку плитки согласно графику выдачи заданий, то делаем запрос.
(пример письма)
Тема письма: 0292 Алтуфьевское 51-53 К3. Задание к АИ от СС. Сводный план оконечных устройств
Здравствуйте.
Для формирования задания к АИ на оконечные устройства, с последующим формированием задания к КР на закладные в стене, прошу предоставить актуальную модель АИ, содержащую в МОП настенную плитку и фальш-потолок. Данный материал направить не позднее 6.02.2023.
2. На почте ищем письмо .... Задание от АСУД к КК. Оконечные устройства (формировалось для получения информации по подземному этажу). В данном письме запрашиваем у АиД (АСУД) задание на размещение ПГУ на типовом этаже.
(пример письма)
Тема письма: 0356 Михайлова 15. Оконечные устройства
Здравствуйте.
Прошу выдать заданием места нахождения оконечного оборудования АСУД (ПГУ) на типовом этаже.
3. Запрашиваем у ГС АиД и ГС СС ссылки на актуальные альбомы стадии П разделов ПС, ВСС, СОВ, СКУД.
4. При работе учитываем следующее:
- опираемся на пример-проект (указанный куратором или же ранее выполненный самим исполнителем);
- опираемся на проекты стадии П;
- по возможности исключаем установку на монолитных стенах (даже если не совпадает со стадией П);
- все высотные отметки даем относительно уровня чистового пола (далее у.ч.п.) и центра прибора (если не указано иное);
- оборудование, размещенное на плитке (колясочная, тамбур и вестибюль 1-го этажа), подгоняем под ближайшую ось плитки или шов. Остальное оборудование размещаем с кратностью в 10мм от архитектурных осей;
- исключаем коллизии со смежными сетями (пользуемся разрезами), которые могут менять свое расположение от этажности;
- УГО отводим от геометрии объекта, чтобы виден был центр и поворачиваем через параметр УголПоворота УГО

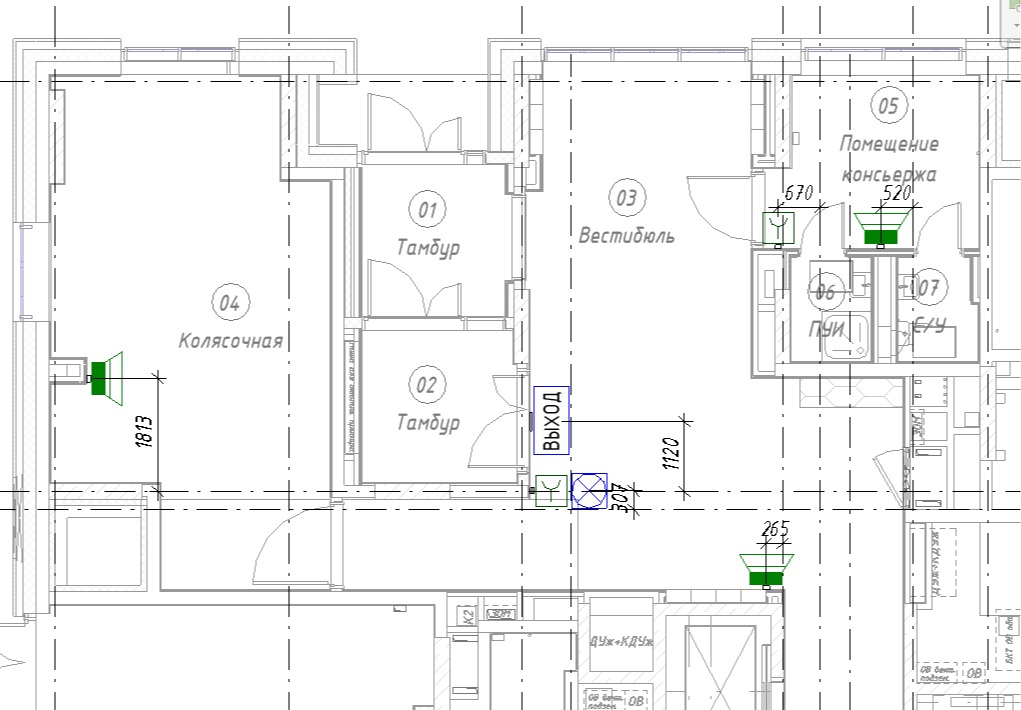

5. Размещаем оконечное оборудования на 1 этаже.
5.1. Копируем рабочий вид 100_План 1 этажа (+0.000) и применяем шаблон СС_Задание к АИ_Устройства (пример наименования вида - 212_План 1 этажа (+0.000)_Задание к АИ_Оконечные устройства в МОП). Если в модели нет такого шаблона вида, то копируем при помощи ModPlus Копировать элементы из шаблон-проекта.
5.2. Согласно альбому ПС/СПА (см. папку Стадия П на сервере проектов) размещаем оборудование на рабочем наборе 10_СПА.
5.2.1. В пом. консьержа звуковой/речевой оповещатель (уточнить в альбоме ПС: AS_ЭА_ОповещательЗвуковой/AS_RUBETEK_ОповещательРечевой/AS_Тромбон_ОповещательРечевой) на высоте 150мм от фальш-потолка до верха прибора на стене между окном и су.;
5.2.2. В пом. консьержа AS_RUBETEK_ИзвещательРучной (ИП 513-03-В) на высоте 1500мм (если рядом с дверью, то с отступом не менее 200мм от косяка);
5.2.3. В пом. колясочная речевой оповещатель (см. п. 5.2.1.) на высоте 150мм от фальш-потолка до верха прибора;
5.2.4. В вестибюле речевой оповещатель (см. п. 5.2.1.) на высоте 150мм от фальш-потолка до верха прибора;
5.2.5. В вестибюле AS_ЭА_ОповещательСтробоскопический (Маяк-24-СТ) на высоте 2500мм сбоку от входа (обычно над ручным извещателем). Если стробоскоп висит над дверью, то это ошибка проектировщика - ставим как положено!;
5.2.6. В вестибюле AS_RUBETEK_ИзвещательРучной (ИП 513-03-В) на высоте 1500мм (если рядом с дверью, то с отступом не менее 200мм от косяка, а если на монолите - не менее 350мм от торца).
5.3. Согласно альбому ВСС (ОСО) (см. папку Стадия П на сервере проектов) размещаем (при активном рабочем наборе 10_ВСС)
- в вестибюле AS_МЕТА_Оповещатель речевой на высоте 150мм от фальш-потолка до верха прибора.
5.4. Согласно альбому СОВ,СКУД (СБ) (см. папку Стадия П на сервере проектов) размещаем (при активном рабочем наборе 10_СКУД и 10_СОВ):
5.4.1. В тамбуре основных входных групп DD_Eltis_Кнопка на высоте 1100мм на металлокаркасе витража со стороны малой створки;
5.4.2. В тамбуре основных входных групп DD_Smartec_Кнопка разблокировки на высоте 1100мм на стене из ГКЛ или газобетон. Если таковых нет, то ставим на стене с утеплителем или на сендвич-панель.
5.5. Для всех элементов ставим значение 1 параметра LVS_Задание к АИ (для отображения на видах);
5.6. Ставим размеры относительно архитектурной оси и оси прибора кратные 10 (размеры приборов на стене с плиткой ставим как есть).
6. Размещаем оконечное оборудования на типовом этаже.
6.1. Копируем рабочий вид 100_План 2 этажа (+....) и применяем шаблон СС_Задание к АИ_Устройства (пример наименования вида - 212_План 2 этажа (+4.000)_Задание к АИ_Оконечные устройства в МОП).
6.2. Согласно альбому ПС/СПА (см. папку Стадия П на сервере проектов) размещаем оборудование на рабочем наборе 10_СПА)
6.2.1. В межквартирном коридоре AS_ЭА_ОповещательСтробоскопический (Маяк-24-СТ) над малой створкой входа прижимая к фальш-потолку;
6.2.2. В межквартирном коридоре AS_RUBETEK_ИзвещательРучной (ИП 513-03-В) на высоте 1500мм (если рядом с дверью, то с отступом не менее 200мм от косяка, а если на монолите - не менее 350мм от торца);
6.2.3. В межквартирном коридоре звуковой/речевой оповещатель (см. п. 5.2.1.) на высоте 150мм от фальш-потолка до верха прибора по стене, граничащей с УЭРВ;
6.2.4. В межквартирном коридоре УДП на высоте 150мм от фальш-потолка до верха прибора по стене, граничащей с УЭРВ;
6.2.5. В лифтовом холле AS_Арсенал_ОповещательСветовой (ПОЖАР-24) над ПГУ (по одной оси) прижимая к фальш-потолку;
6.2.6. В лифтовом холле AS_RUBETEK_ИзвещательРучной (ИП 513-03-В) на высоте 1500мм (если рядом с дверью, то с отступом не менее 200мм от косяка, а если на монолите - не менее 350мм от торца);
6.2.7. В тамбуре AS_ЭА_ОповещательЗвуковой (Маяк-24-3М) на высоте 150мм от потолка до верха прибора;
6.2.8. Если в секции нет пожарных шкафов (ПШ), то ставим AS_RUBETEK_УДП на высоте 1500мм.
6.3. Согласно альбому ВСС (СС) (см. папку Стадия П на сервере проектов) размещаем (при активном рабочем наборе 10_ВСС)
- в межквартирном коридоре AS_МЕТА_Оповещатель речевой на высоте 150мм от фальш-потолка до верха прибора.
Если оповещатель стоит не на стене с УЭРВ, то это ошибка проектировщика - ставим как положено!
6.4. Согласно заданию от АСУД размещаем (при активном рабочем наборе 10_АСДКиУ) в лифтовом холле DD_Т-А_Переговорное устройство:Т-А_ПГУ ММГН_Врезное на высоте 1100мм и не менее 600мм от угла.
6.5. Для всех элементов ставим значение 1 параметра LVS_Задание к АИ (для отображения на видах);
6.6. Ставим размеры относительно архитектурной оси и оси прибора кратные 10 (размеры приборов на стене с плиткой ставим как есть).
7. Формируем листы.
7.1. Создаем 2 -листа. В диспетчере меняем номер листа и наименование:
Номер - ЗД.АИ.1 и ЗД.АИ.2;
Имя - План 1 этажа. Размещение оборудования СС в МОП. Задание к АИ и План 2 этажа. Размещение оборудования СС в МОП. Задание к АИ.
7.2. Заполняем параметры листов:
Орг.КомплектЧертежей - СС.ЗД.АИ;
SHT_Номер листа вручную - ... (номер листа по диспетчеру)
Группа вида - Задание;
Подгруппа вида - АИ;
Назначение вида - Задание к АИ.
7.3. На листе 1 размещаем:
- вид 212_План 1 этажа (±0.000)_Задание к АИ_Оконечные устройства в МОП;
- текстовое примечание (см. типовое задание);
- легенду CC_Задание к АИ_УГО.
7.4. На листе 2 размещаем:
- вид 212_План 2 этажа (+...)_Задание к АИ_Оконечные устройства в МОП;
текстовое примечание (см. типовое задание);
- легенду CC_Задание к АИ_УГО.
8. При помощи плагина PIKTools Пакетная печать листов формируем PDF и отправляем на согласование (в том же письме, см. п.2) с ГС СС , ГС АиД, исполнителями разделов стадии П, с указанием срока согласования, из расчета минус неделя до выдачи заданий на стены 1-го этажа.
(пример письма)
Тема письма: 0356 Михайлова 15. Оконечные устройства
Здравствуйте.
Во вложении сводное задание к АИ на оконечное оборудование в МОП. Прошу в части ПС, АСУД и СКУД согласовать или дать комментарии не позднее 27.06.2023.
9. После согласование с ГС СС и ГС АиД Все элементы ПС собираем в группу СС_СПА_Оконечное оборудование, элементы ВСС - в группу СС_ВСС_Оконечное оборудование, элементы АСУД - в группу СС_АСУД_Оконечное оборудование. Копируем группы по жилым этажам.
10. Выгружаем dwg файлы (пример наименования 0342-Р-ЖД-1-СС-о_Задание к АИ План 1 этажа и 0342-Р-ЖД-1-СС-о_Задание к АИ План типового этажа) и pdf в папку исходящие (пример наименования 2023-06-26 Задание к АИ, v.1).
11. Опираясь на таблицу ответственных отправляем файлы заданием к АИ. В адресаты ставим ГС АИ и ведущих специалистов (если таковы известны) с указанием срока согласования, из расчета минус неделя до выдачи заданий на стены 1-го этажа. В копию ставим ГС КР, ГС АР, ГС ЭОМ, ГС ОВ, ГС ВК, ГС СС, ГС АиД и ведущих специалистов (если таковы известны).
(пример письма)
Тема письма: 0292 Алтуфьевское 51-53 К1. Задание к АИ от СС. Сводный план оконечных устройств
Здравствуйте.
Выдается задание на стадию Р
0292 Алтуфьевское 51-53 К1. Задание к АИ от СС. Сводный план оконечных устройств. Версия 1.
Название видов в Revit:
Ссылка на Revit файл:
Прошу согласовать или дать комментарии. В случае отсутствия комментариев или замечаний в течении 5 дней - задание считается согласованным. Все замечания и комментарии оставлять в теме данного письма
Вложения: dwg файлы
12. В случае корректировки уже ранее выданного задания повторяем п.10-11.
(пример письма)
Тема письма: 0292 Алтуфьевское 51-53 К1. Задание к АИ от СС. Сводный план оконечных устройств
Здравствуйте.
Выдается задание на стадию Р
0292 Алтуфьевское 51-53 К1. Задание к АИ от СС. Сводный план оконечных устройств. Версия 2.
Отличие версии 2 от версии 1 - корректировка приборов по новой раскладке плитке на 1-м этаже
Название видов в Revit:
Ссылка на Revit файл:
Прошу взять в работу. Все замечания и комментарии оставлять в теме данного письма
Вложения: dwg файлы
13. Папку с старым заданием переносим в _АРХИВ.
