Алгоритм согласования альбома "Вертикальные конструкции 1 этажа" (КЖ3.1)
Элементы, выделенные синим, являются ссылками

1. Проверяем наличие dwg в полученных материалах от КЖ. При отсутствии - запрашиваем.

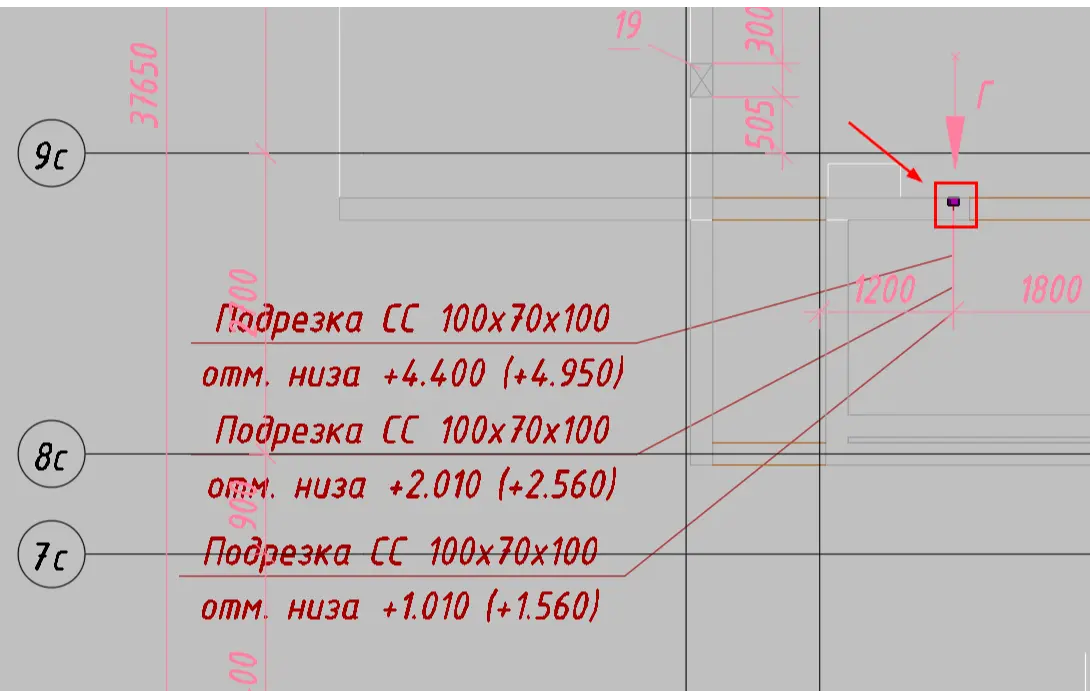

2. В КЖ находим план Схема расположения отверстий в вертикальных конструкциях. Открываем полученный dwg файл.
3. На сервере проектов в Исходящие открываем файлы dwg в папке гггг-мм-дд Задание к КР, закладные на 1 этажа, v....Выделяем все, зажимаем Сtrl+Shift+C и ставим базовую точку в пересечении осей (подложка должна быть заблокирована).
4. В файле от КР жмем Сtrl+Shift+V с указанием пересечения осей.
5. Проверяем точность наложения закладных.

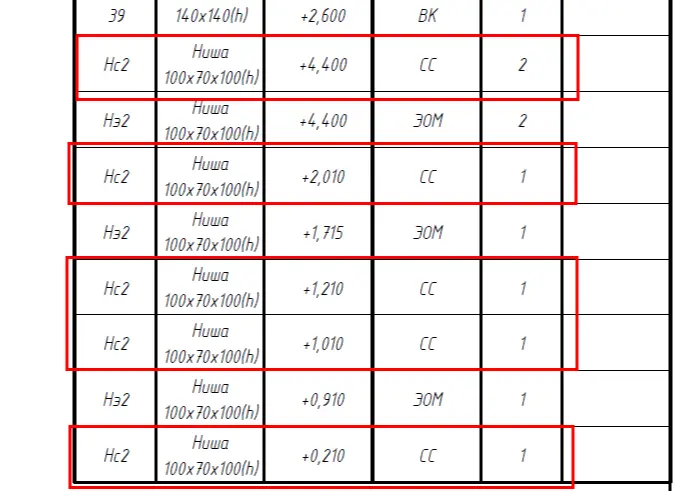

6. Проверяем значения ведомости отверстий (если таковы присутствуют на листе).

7. При положительном результате проверки ответным письмом согласовываем альбом.

(пример письма)
Здравствуйте.
В части СС(КК) расположение закладных на плане (лист 3) согласовано.

Если закладных и отверстий в стене нет, то согласовываем так.

(пример письма)
Здравствуйте.
В части СС(КК) согласовано в виду отсутствия отверстий и закладных в вертикальных монолитных конструкциях.

При отрицательном результате проверки - выдаем замечания.
